2.3.4 Lasteprofiler
Dette vedlegget inneholder tekniske spesifikasjoner for internasjonale profiler for kombinerte transporter og Multipurpose-profilen. Vedlegget viser også hvilke strekninger på det nasjonale jernbanenettet som tillater de ulike profilene.
Internasjonale profiler for kombinerte transporter
Internasjonale profiler for kombinerte transporter benyttes for transport av semihengere og containere på jernbane. Profilene fastsetter hvilke transportenheter som kan framføres på infrastrukturen og danner grunnlaget for klassifisering gjennom Combined Transport Profile Number (CTPN).
Semihengere som skal transporteres på jernbanevogner må være bygd i henhold til kravene i UIC-596-5 når det gjelder ytre mål.

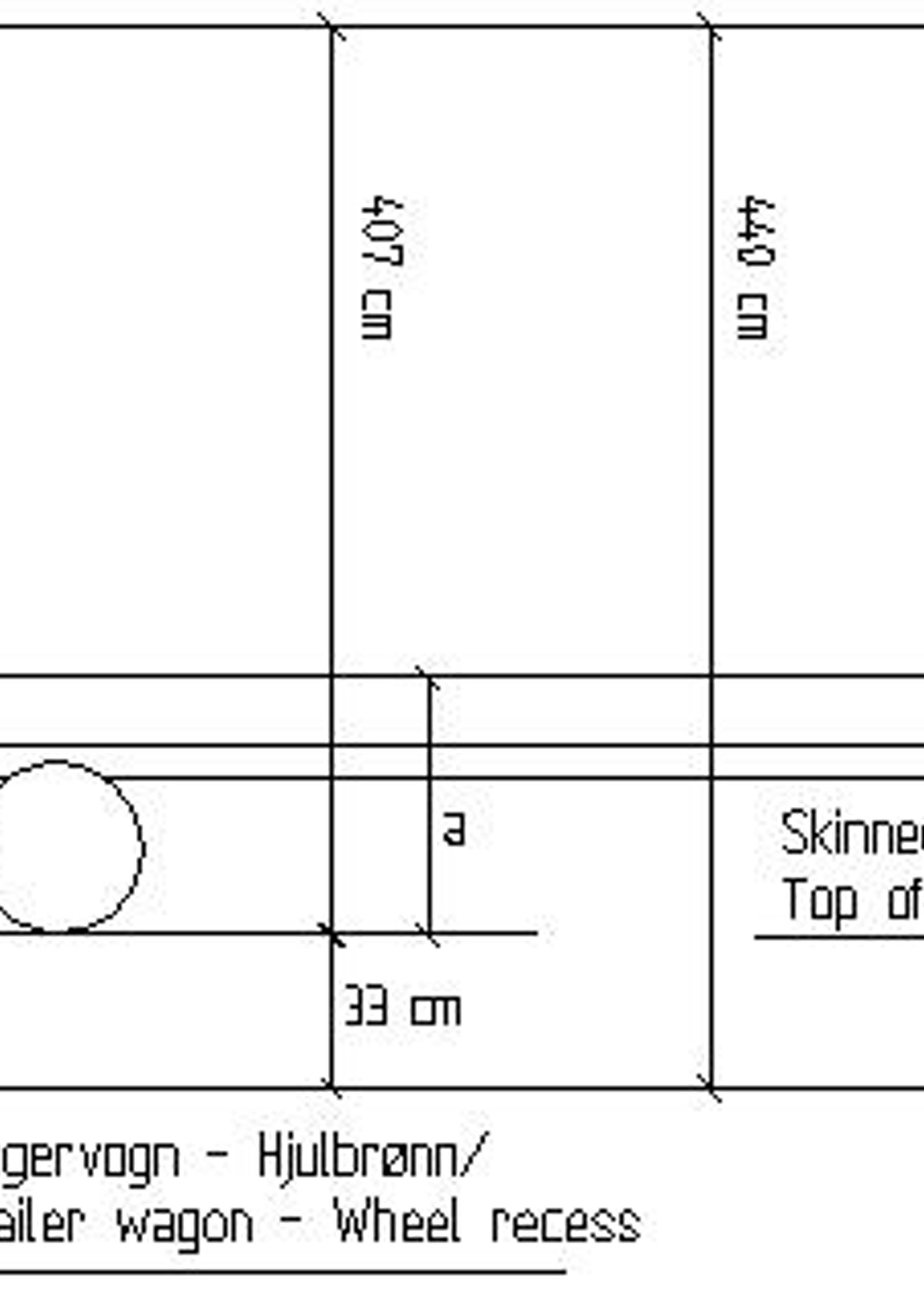

Figur 1. Internasjonal profil for semihengere
Figuren viser den internasjonale lasteprofilen for semihengere, inkludert profilens høyde- og breddebegrensninger.
Profilens hovedmål og tilhørende krav til merking av semihengere fremgår av tabellene nedenfor.
Tabell 1: Tekniske data
| Parameter | Verdi |
|---|---|
| Vognhøyde (skinneoverkant til gulv i hjulbrønn) | 33 cm |
| Avstand «a» (gulv i hjulbrønn til king pin) | 113 cm |
| Statisk profilbredde |
260 cm |
| Høydeområde for profil | 33–440 cm over skinnetopp |
Tabell 2: Merking av semihengere
| Merking | Bredde |
|---|---|
| P 77 | ≤ 2,50 m |
| P 407 | > 2,50 m og ≤ 2,60 m |
Eksempel på opplasting
Figur 2. Eksempel på opplasting av semihenger på jernbanevogn
Figuren viser eksempel på transport av semihenger på jernbanevogn i henhold til internasjonal profil.
Tillatte CTPN-profiler
CTPN-profilene omfatter både semihengere og containere og angir største tillatte profilklasse på den enkelte strekning. Kartene nedenfor viser tilgjengelige CTPN-profiler på det nasjonale jernbanenettet jernbanenettetDet jernbanenettet Bane NOR forvalter, som er hele det norske jernbanenettet..
Figur 5. Tillatte profilklasser (P) for semitrailere på det nasjonale jernbanenettet
Figur 6. Tillatte profilklasser (P) for containere på det nasjonale jernbanenettet
Multipurpose-profil
Multipurpose-profilen er en statisk spesifisert tilleggsprofil med ekstra høyde for høye, lukkede godsvogner.
Profil og tekniske data
Figur 5. Multipurpose-vognprofil.
Figuren viser den statiske profilen for Multipurpose-vogner.
Tabell 3: Tekniske data
| Parameter | Verdi |
|---|---|
| Akselavstand | 9 m |
| Overheng | 3 m |
Strekninger der Multipurpose-profilen kan benyttes
Kartet nedenfor viser hvilke strekninger på det nasjonale jernbanenettet jernbanenettetDet jernbanenettet Bane NOR forvalter, som er hele det norske jernbanenettet. som kan benytte Multipurpose-vognprofilen. Vogner med tilsvarende statisk profil samt tilsvarende horisontal- og vertikalutslag kan benyttes på de samme strekningene.
Figur 6. Strekninger som tillater Multipurpose-vognprofil.
Figuren viser hvilke strekninger på det nasjonale jernbanenettet der Multipurpose-vognprofilen kan benyttes.
