Produksjon overbygning
Finn ut hvilke forventninger vi har til produksjon for overbygning. Prosjekteringen skal gjennomføres i henhold til bestemmelser i kontrakt.
Under byggeaktiviteten kan det bli nødvendig å utarbeide oppdaterte og justerte data basert på det prosjekterte grunnlaget for gjennomføringen av produksjonen av anlegget. Slike endringer i det prosjekterte materialet kan skyldes uforutsette forhold på byggeplassen, endrede forutsetninger, at prosjekteringsgrunnlaget ikke var byggbart m.m.
Justering av produksjonsdata er en viktig leveranse for å kunne gjennomføre og sluttføre byggeaktiviteten, og prosjekterende må være forberedt på å måtte levere data raskt og effektivt. Entreprenøren har mange aktiviteter som pågår samtidig, som er avhengig av hverandre, leveransefrister og togfrie perioder. Det betyr at leveranser til produsjonsfasen vil ha strammere fremdrift og leveransekrav enn i de øvrige planfasene.
Det må stilles høye krav til fagkunnskap for denne typen leveranse da resultatet av det oppdaterte materialet vil bli det bygde resultatet. Vær derfor nøye med at leveransen er kvalitetssikret og godkjent før den sendes til utførelse.
En av oppgavene som kan bli etterspurt under produksjonsfasen, er justering av spor, høyde og overhøyde, og ev. beregning av baks (data for hvor mye sporet skal flyttes for å oppnå korrekt trasé). Justeringen gjøres normalt av pakkmaskiner som krever spesifikke korreksjonsdata. Gjennom programvaren som beregner sporets trase, vil det også være muligheter for å finne beregninger for sporkorreksjoner. Dette kan være beregnet ut fra pilhyødemålinger og bakseberegninger. Dette kan også gjøres ut fra geometriske data hentet fra sporets trasédata. Dette vil kreve at sporet innmåles mellom hver sporjustering. Ved denne metoden vil sporets beregnede beliggenhet bli opprettholdt.
Les mer om sporjustering på jernbanekompetanse.no(åpnes i ny fane).
Noe av leveransen kan være styrt under begrepet jernbanespesifikt materiell, som har spesielle leveransevilkår.
Leveranser
Eksempler på hva som kan bli forespurt i produksjonen:
- Oppretting av feil i prosjekteringsgrunnlaget som oppdages i utførelsen.
- Det har dukket opp objekter i grunnen som ikke var kjent i prosjekteringen.
- Arbeid knyttet til midlertidige sportraseer som krever godkjenning
Stikningsdata for spor er:
- linjeberegninger

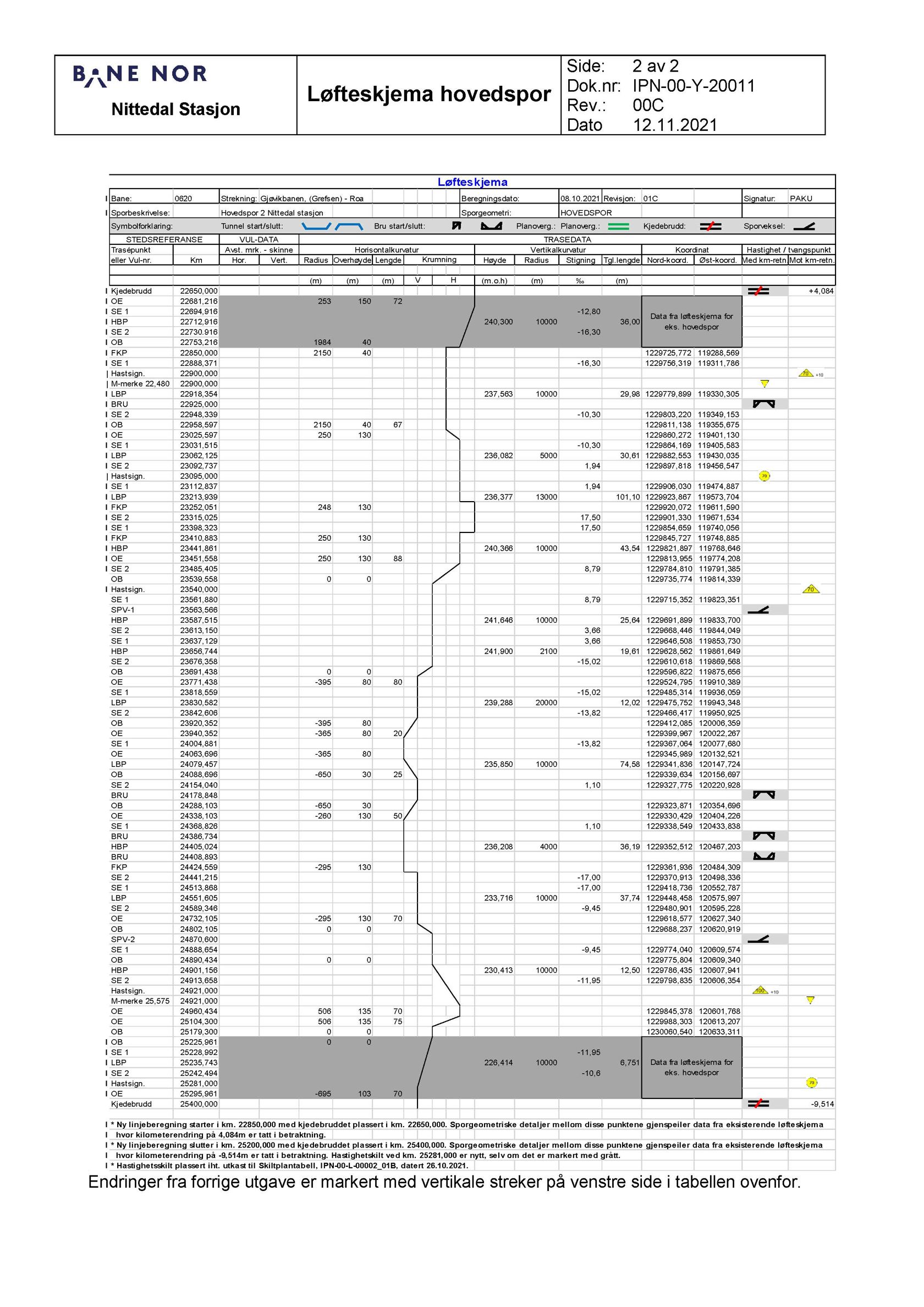

- løfteskjema
- banemodeller
- koordinat-tabell for legging av sporveksler
- eventuelt også dwg-tegninger og Quadri-modeller
Eksempler
