J-teikning: Byggetekniske detaljar | Prosjekteringsveilederen

Utforminga av teikningar skal følgje krav i «STY-602913 prosjektspesifikk dokumenthåndteringsprosedyre (PDP)» og generelle krav til BIM og geomatikk.

Eksempel på byggetekniske detaljar kan vere rekkverk, gjerde, kummer, støyskjermar og andre mindre bygningsdetaljar.

Detaljplan

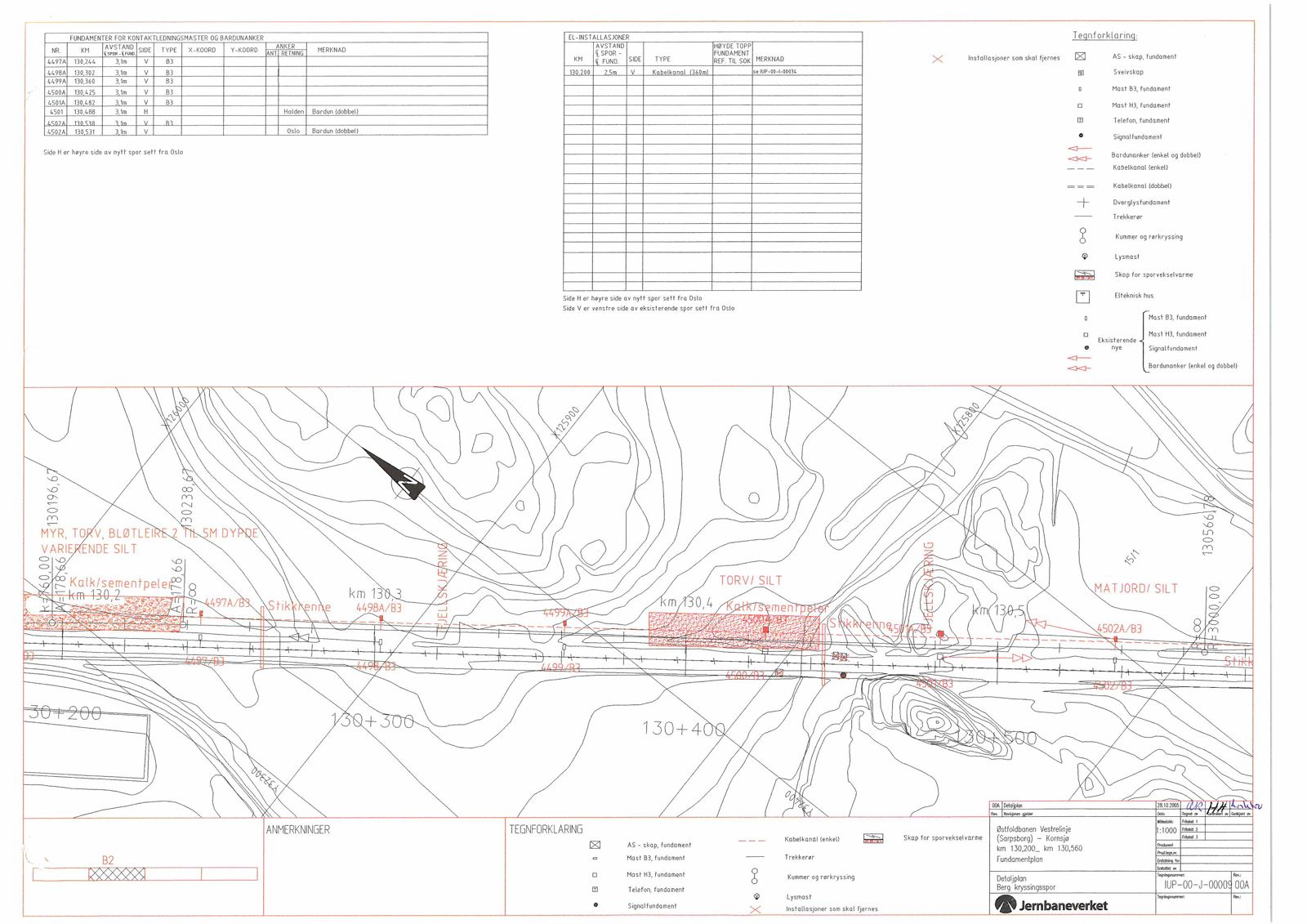

Eksempel på J-teikning for detaljplan — J-DP-OB Fundamentplan, byggetekniske detaljer

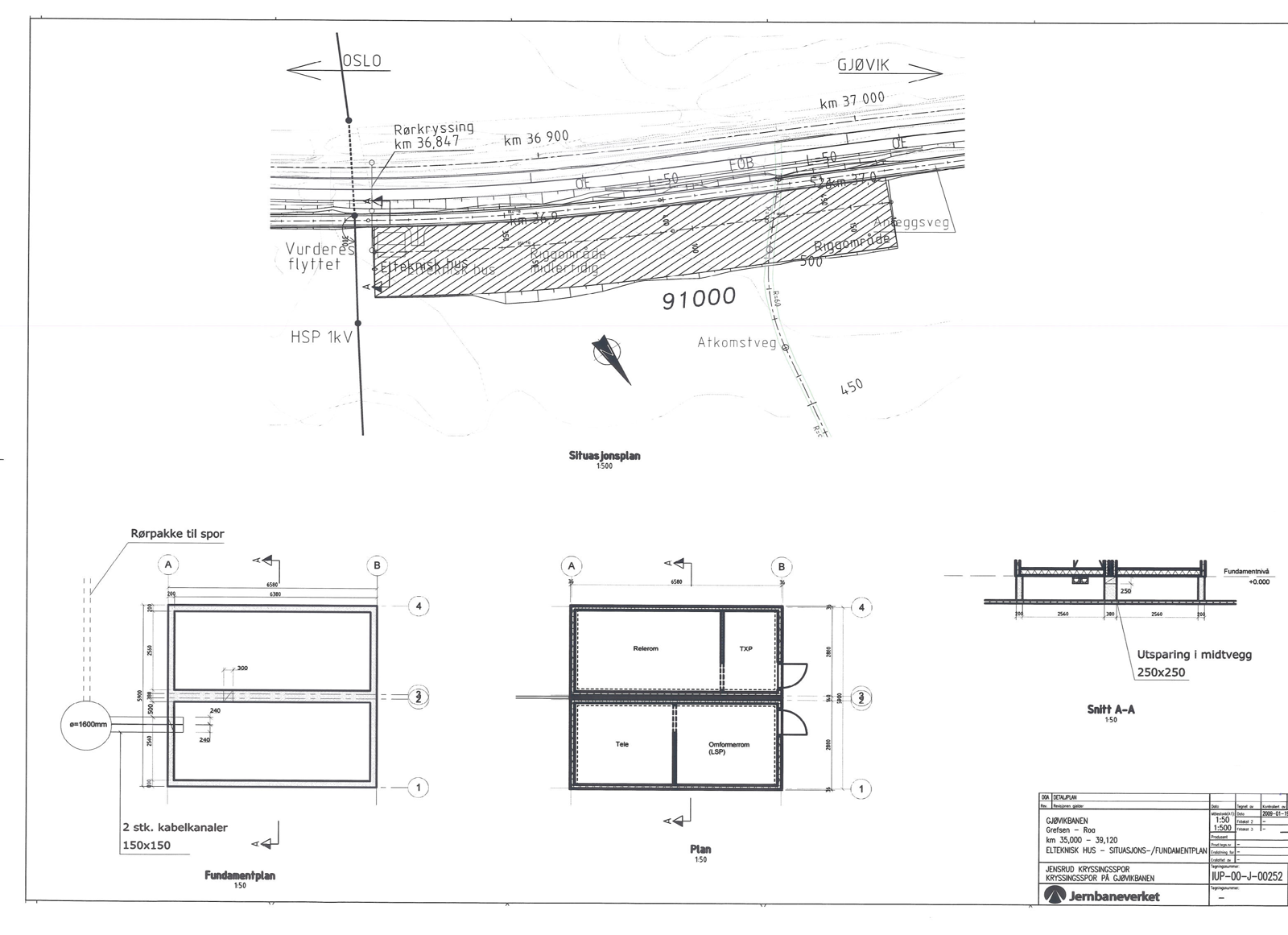

Eksempel på I/J-teikning for detaljplan — I-DP-OB Fundamentplan. Teikning over fundamentplan for eit elteknisk hus i målestokk 1:500 og detaljer 1:50. Teikninga er nummerert som ein J-teikning, men bør nok vere ein I-teikning.

Føringsvegar for kablar

Last ned teikning som viser typiske løysingar for forlegging av kabelkanal ved kryssing med høgspentkabel (felles elektro).

Typiske løsninger for forlegging av kabelkanal ved kryssing med høyspentkabel
(PDF 114,71 KB )

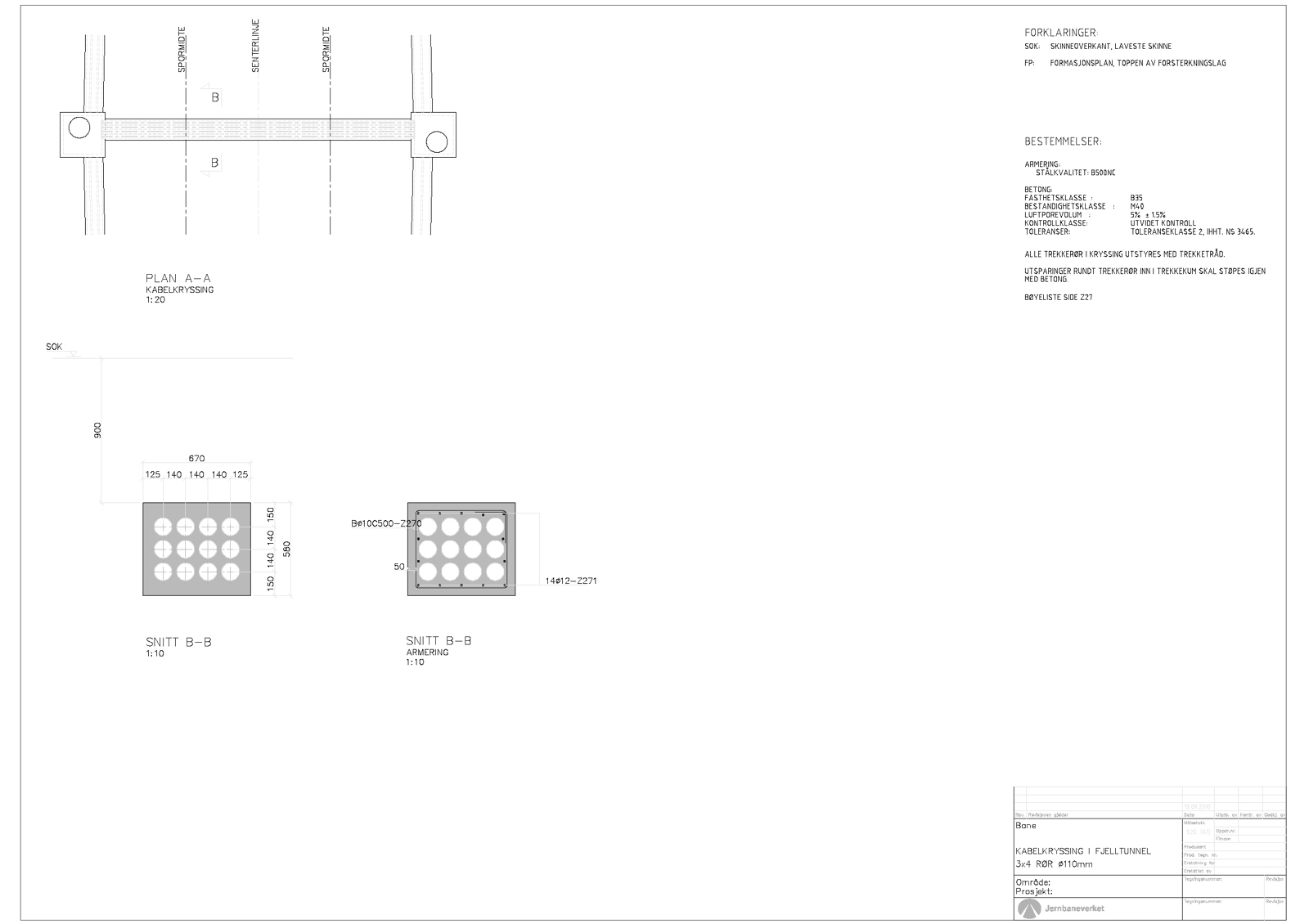

Eksempel på kabelkryssing i tunnel for detaljplan — Kabelkryssing i tunnel

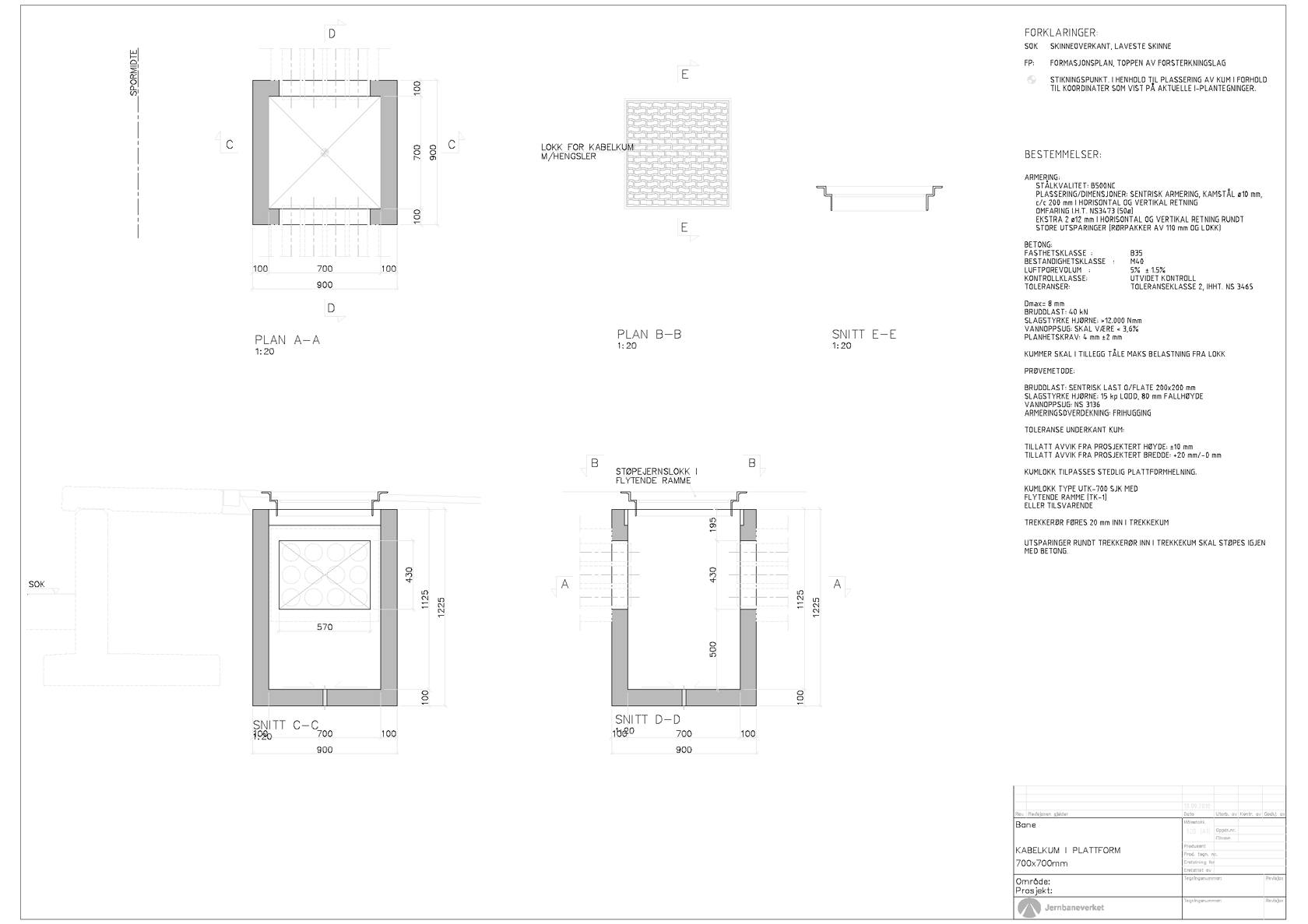

Eksempel på kabelkum 700x700 i plattform for detaljplan — Kabelkum 700x700 i plattform

Eksempel på kabelkum 1200x1200 i fri linje for detaljplan — Kabelkum 1200x1200 i fri linje

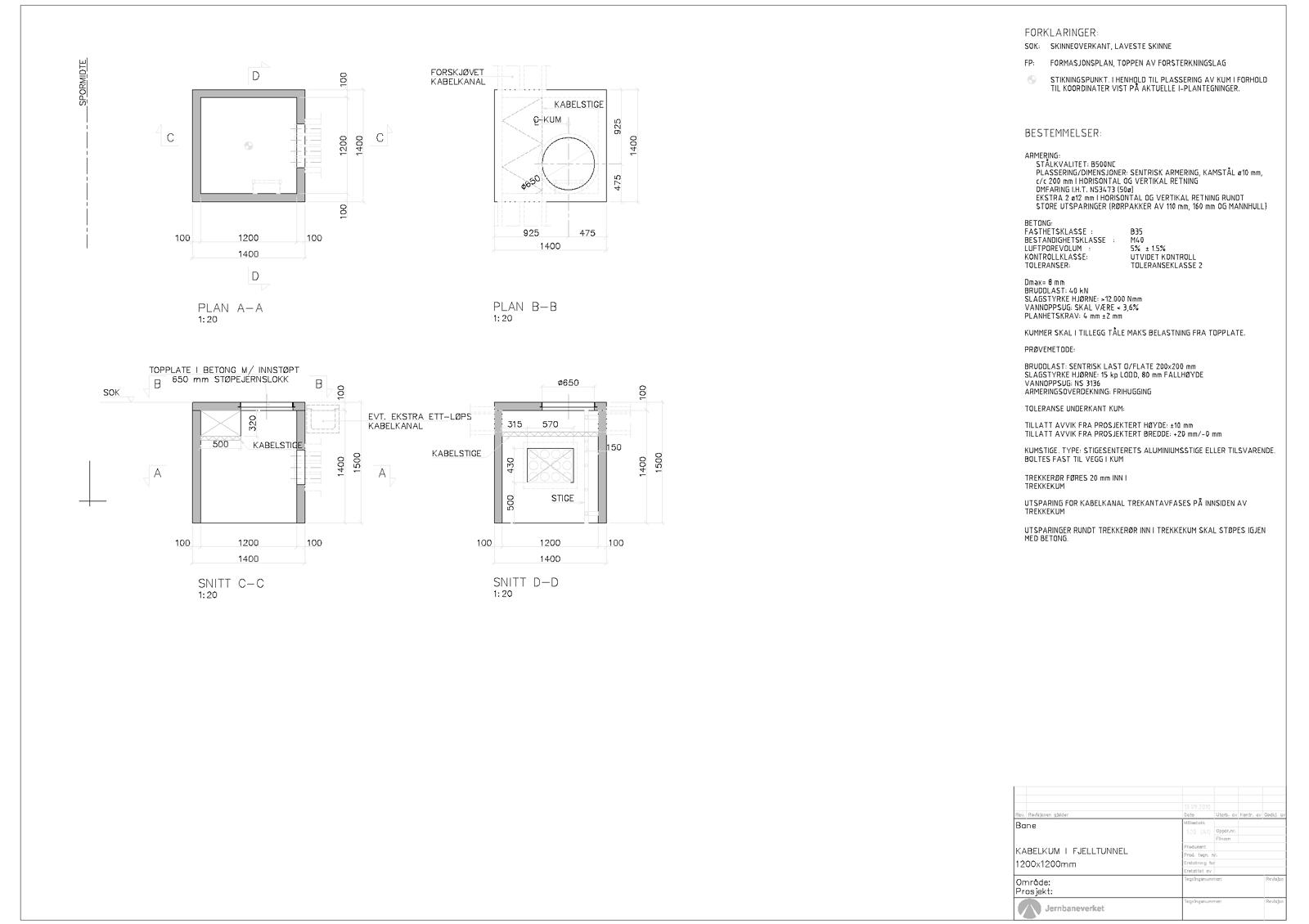

Eksempel på kabelkum 1200x1200 i fjelltunnel for detaljplan — Kabelkum 1200x1200 i fjelltunnel

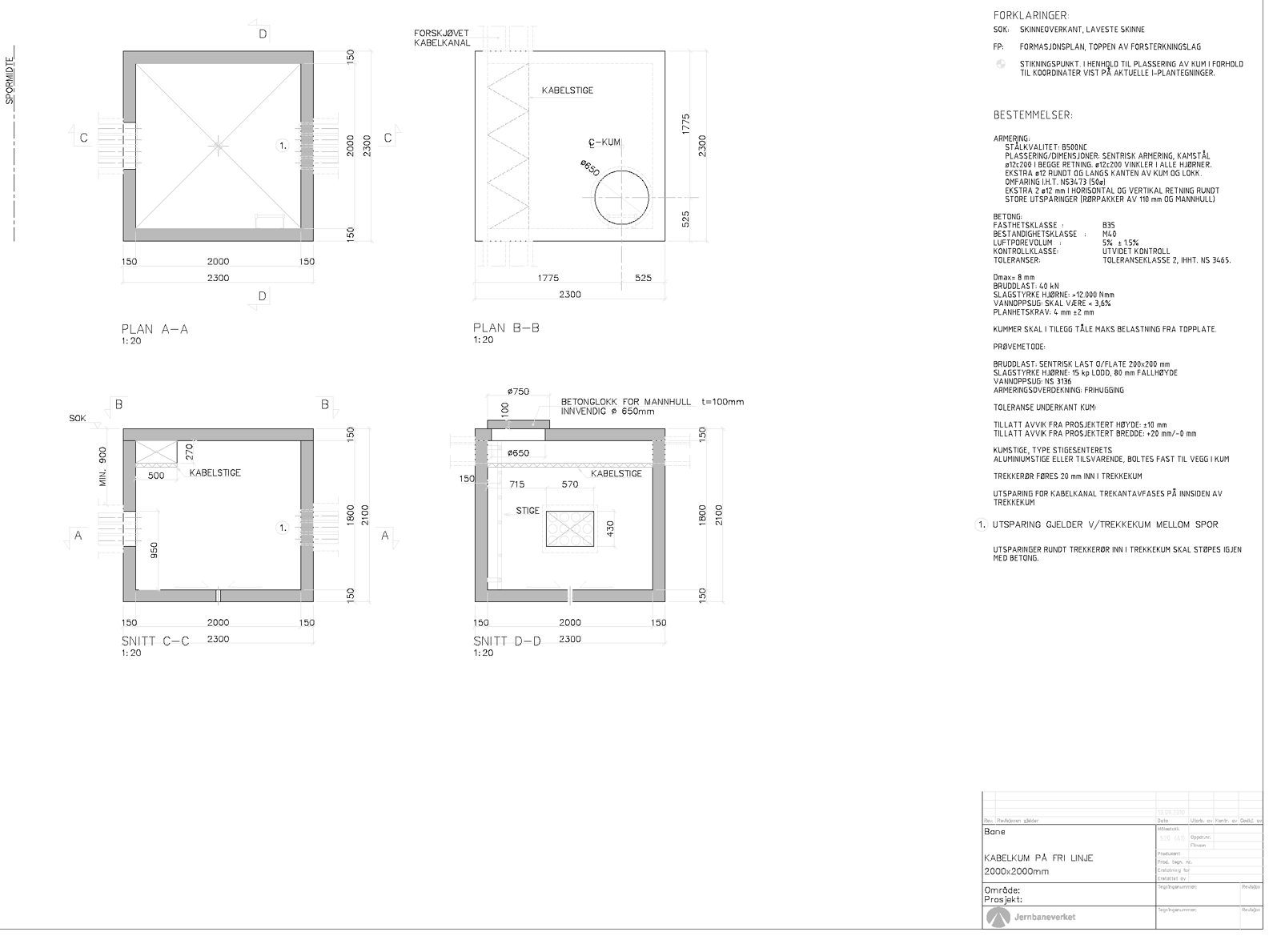

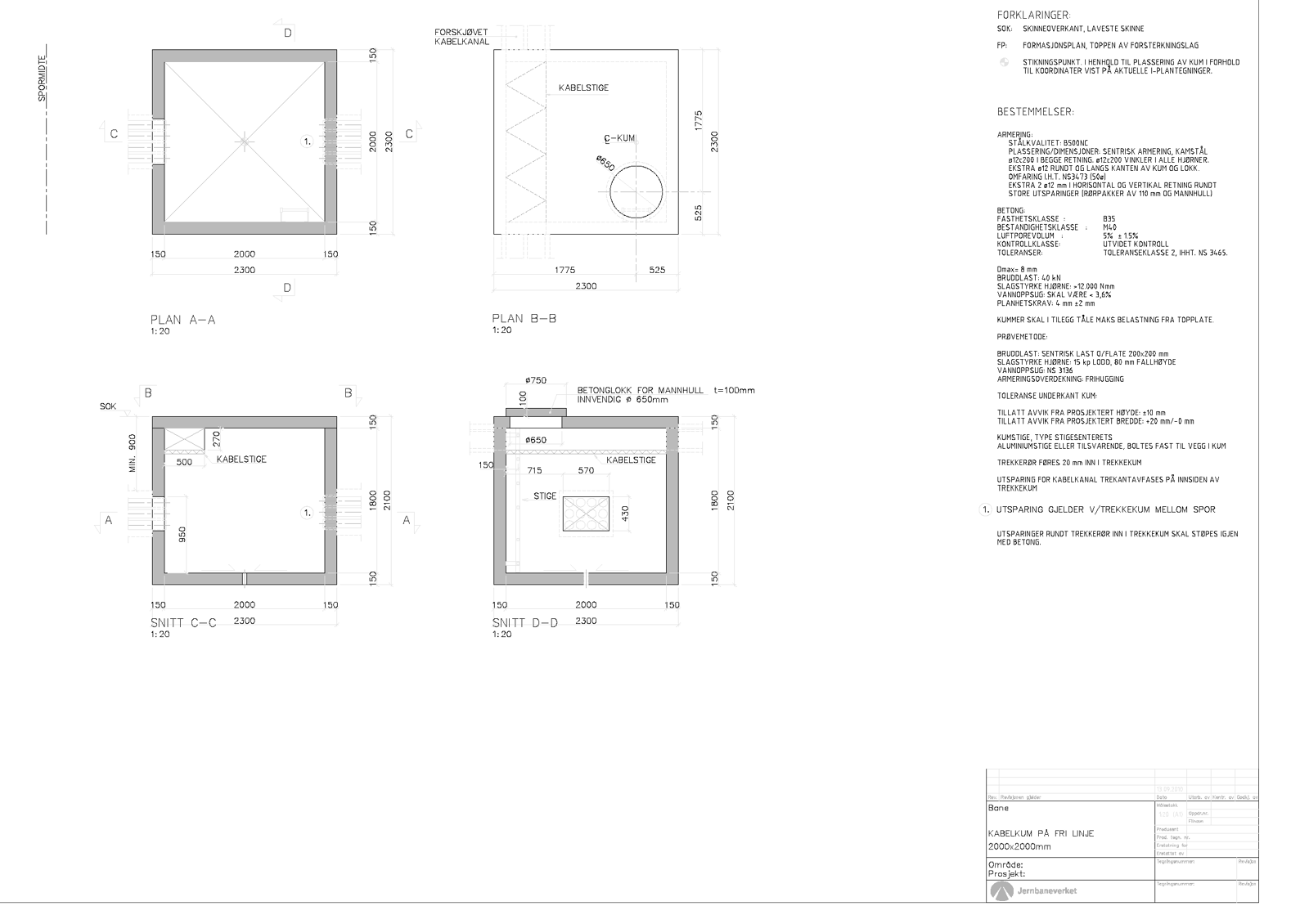

Eksempel på kabelkum 2000x2000 fri linje for detaljplan — Kabelkum 2000x2000 fri linje

Byggeplan

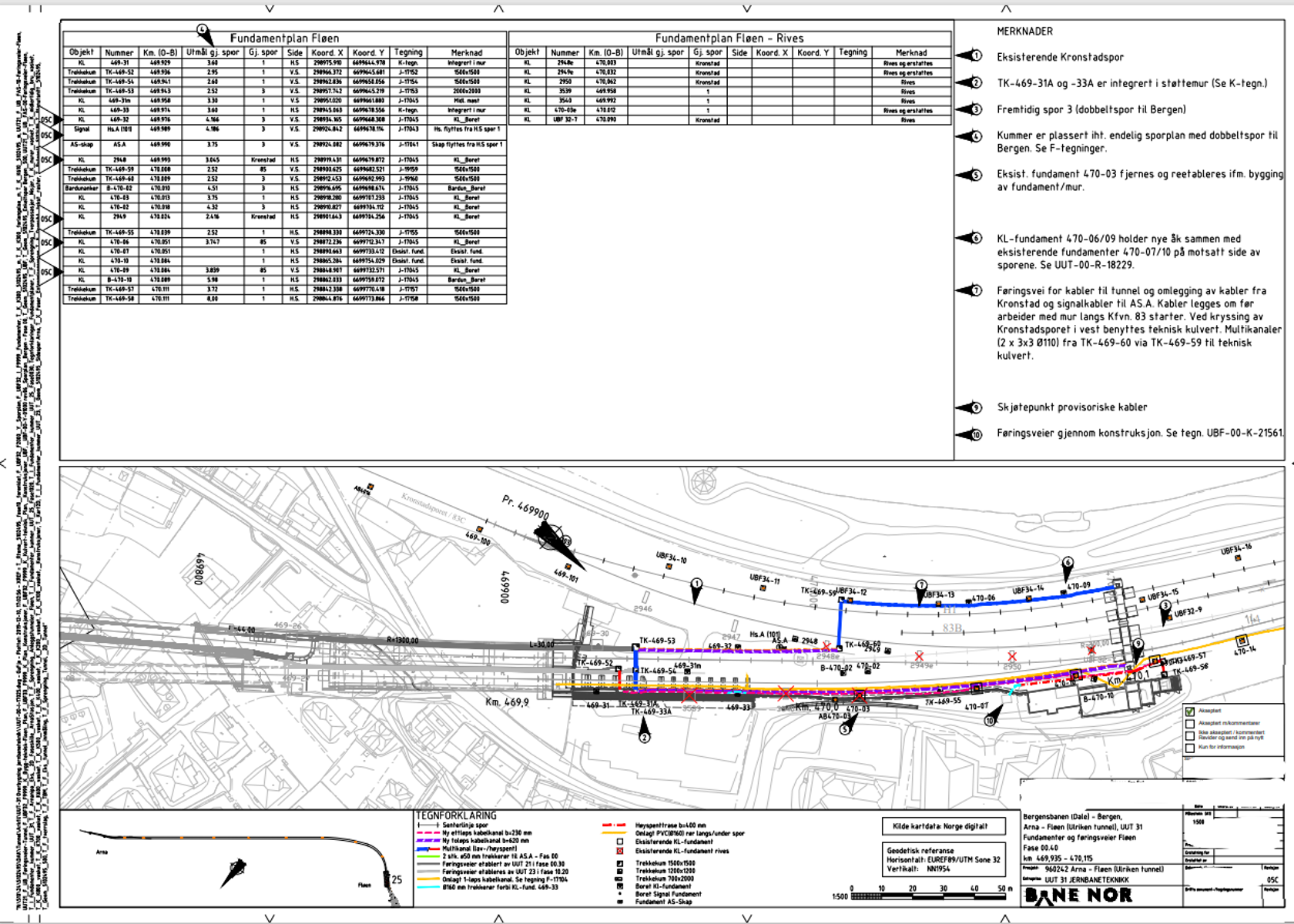

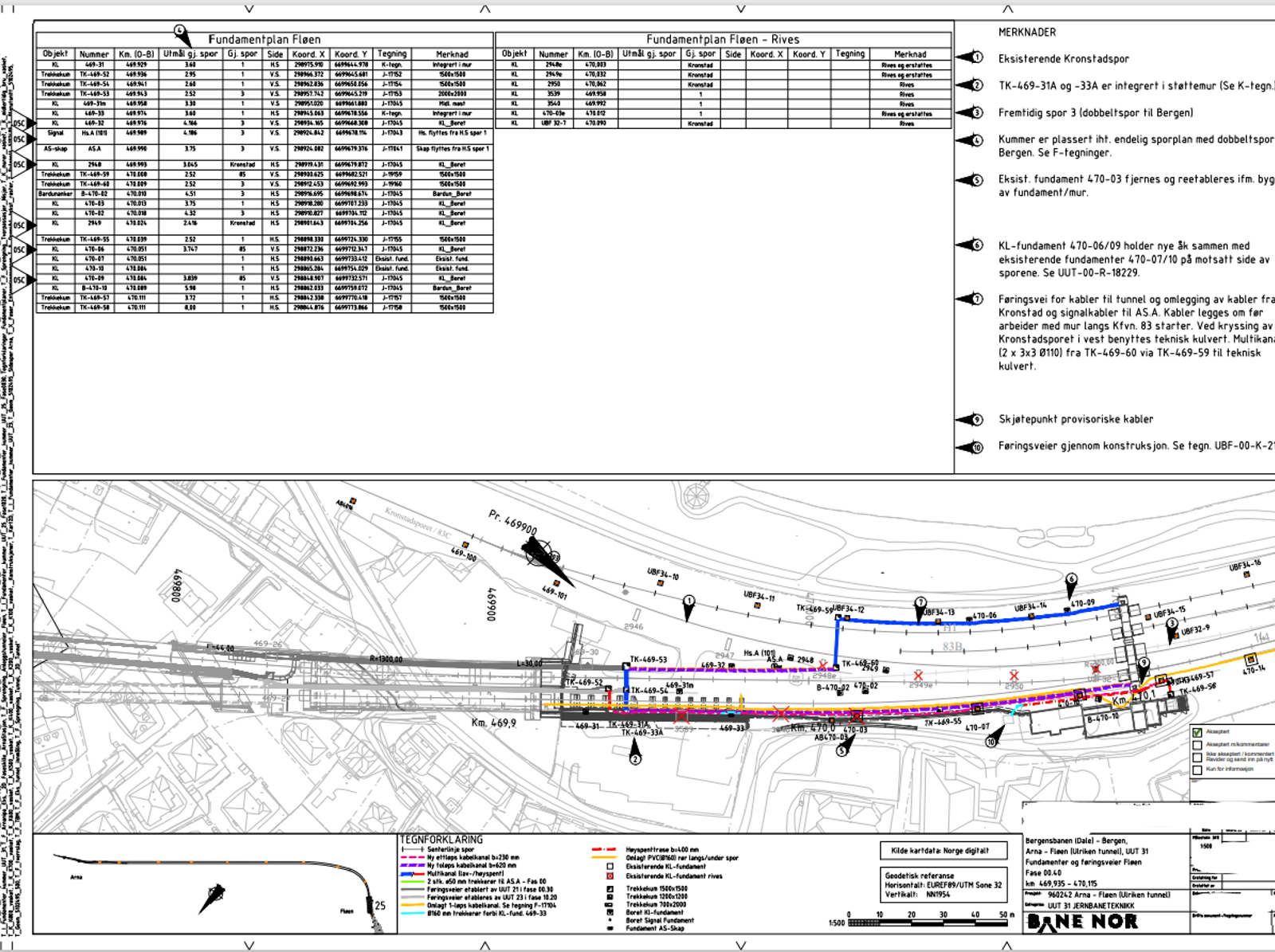

J-teikning for byggeplan — J-BP-OB fundamentplan og kablar. Skal utarbeidast i samarbeid med andre fag.
