2.3.4.1 Internasjonal profil
Dette vedlegget beskriver krav for semihengere som skal transporteres på jernbanevogner.
Semihengere som skal transporteres på jernbanevogner må være bygd i henhold til kravene i UIC-596-5 når det gjelder ytre mål. Et eksempel på semihengeropplasting på jernbanevogn.
Figur 1. Eksempel på opplasting av semihenger på jernbanevogn
Figuren viser eksempel på transport av semihenger på jernbanevogn i henhold til internasjonal profil.
Standard vognhøyde (skinneoverkant–gulv i hjulbrønn) er 33 cm. Avstanden «a» mellom gulvet på hjulbrønn og «king pin» på en standardvogn er 113 cm.
Profilen er «firkantet» og beskriver en statisk bredde på 260 cm fra 33 cm til 440 cm over skinnetopp. Dette er vist nedenfor.
Semihengeren i eksemplet over merkes P 77 hvis bredden er maks 2,50 meter. Den merkes P 407 hvis bredden er mellom 2,50 meter og 2,60 meter.

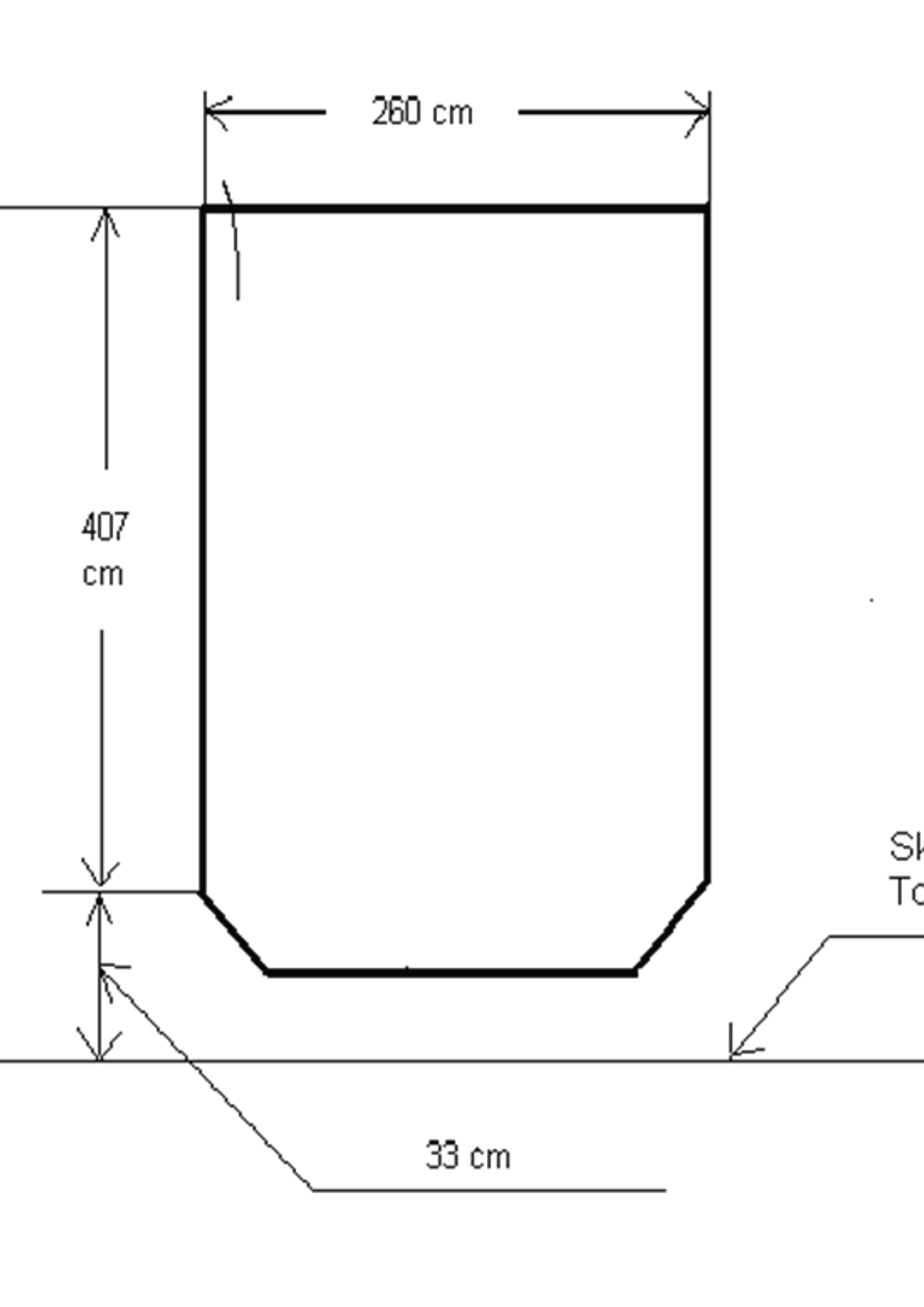

Figur 2. Internasjonal profil for semihengere
Figuren viser den internasjonale lasteprofilen for semihengere, inkludert profilens høyde- og breddebegrensninger.
Følgende kart viser internasjonale lasteprofiler for semitrailere og containere som er spesifisert for det nasjonale jernbanenettet jernbanenettetDet jernbanenettet Bane NOR forvalter, som er hele det norske jernbanenettet..
