2.3.4.3 Multipurpose profil

Dette vedlegget beskriver JBVs "Multipurpose" vognprofil og en oversikt over strekninger der profilen kan brukes.

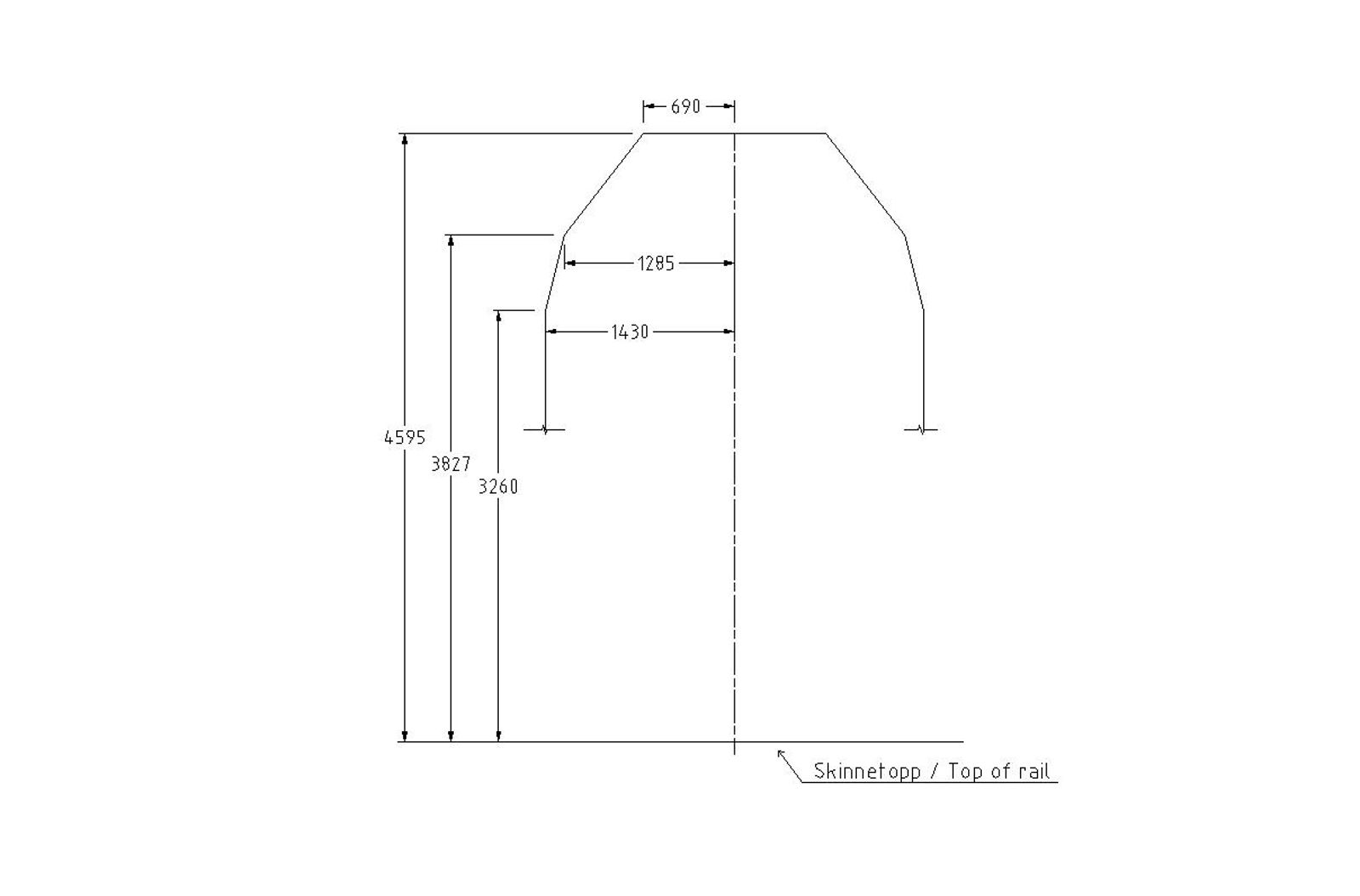

Illustrasjon av multipurpose-vognprofil.

Figur 1. Multipurpose vognprofil.

Figuren viser den statiske profilen for Multipurpose-vogner.

Kartet nedenfor viser hvilke strekninger på det nasjonale jernbanenettetDet jernbanenettet Bane NOR forvalter, som er hele det norske jernbanenettet. som kan benytte JBVs “Multipurpose” vognprofil. Vogner med tilsvarende statisk profil, og tilsvarende horisontal- og vertikalutslag, kan benyttes på de samme strekninger. Vogntypen har en akselavstand på 9 meter og et overheng på 3 meter.

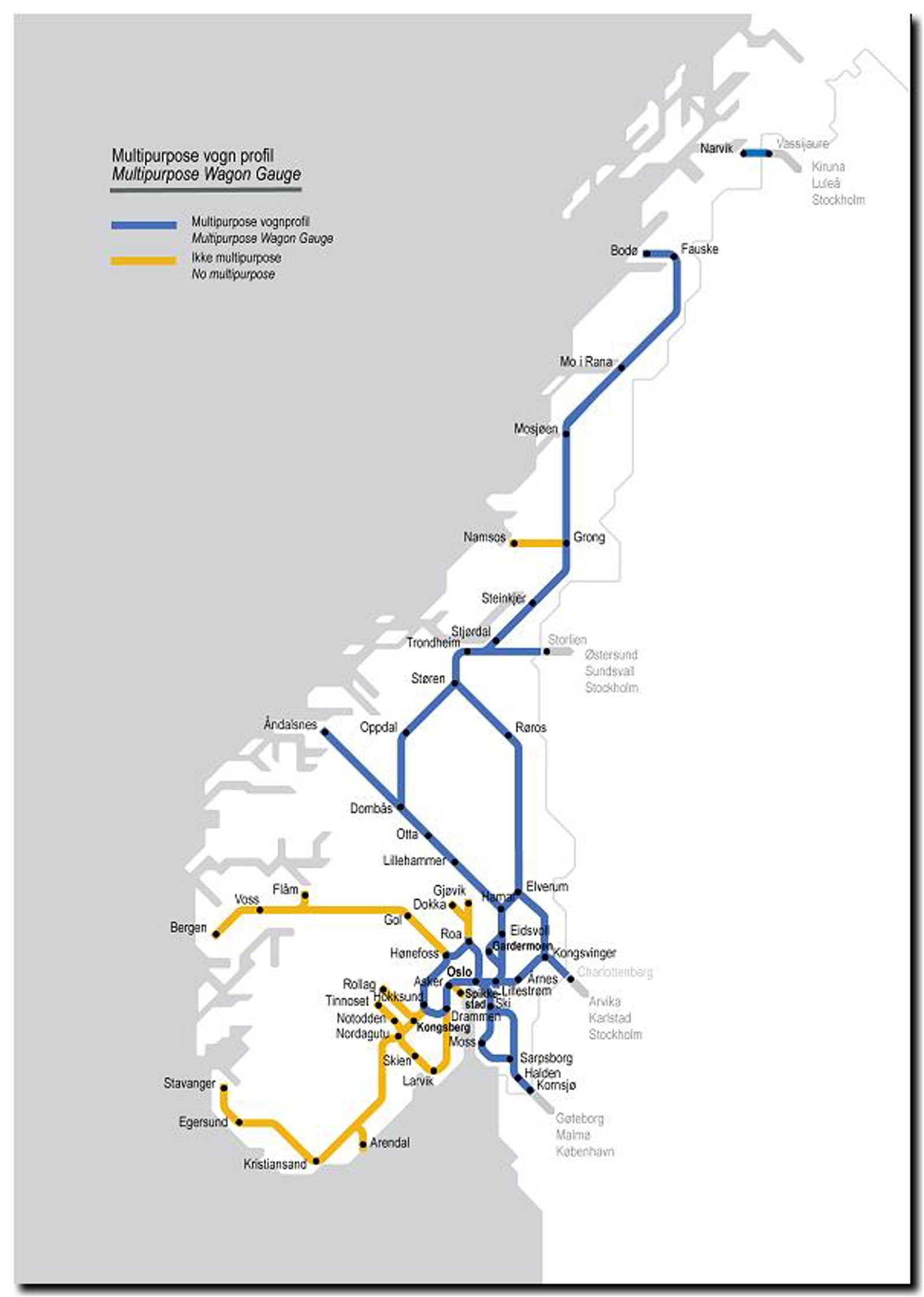

Kart som viser hvor multipurpose-profilen er tillatt.

Figur 2. Strekninger som tillater Multipurpose-vognprofil.

Kartet viser hvilke strekninger på det nasjonale jernbanenettet der Multipurpose-vognprofilen kan benyttes.
