Krav til materialers og komponenters virkemåte ved brann (NS-EN 45545-2)

Standard for brannsikring av jernbanevogner NS-EN 45545 består av 7 delstandarder. Et utdrag fra standarden er gitt for hver av de 7 delstandardene. Delstandardene er betegnet EN 45545-1, EN 45545-2 osv.

Publisert: 6. juni 2023

1 Krav til materialers og komponenters virkemåte ved brann (NS-EN 45545-2)

Designet av rullende materiell skal medvirke til å begrense brannutvikling og antennelse slik at man oppnår akseptabel risiko. Hvis kravene er tilfredsstilt skal det ved brann være stor sannsynlighet for at passasjerer og ansatte vil være i stand til å evakuere fra brannen uten hjelp og komme seg til sikkert sted.

For hver materiellklasse (1–4) er det definert fareklasser som skal svares ut ved valg av materialer. Det stilles krav til bruk av materialer mht. flammespredning, varmeavgivelse og røykdannelse både for inventar, installasjoner og utstyr, herunder elektriske kabler.

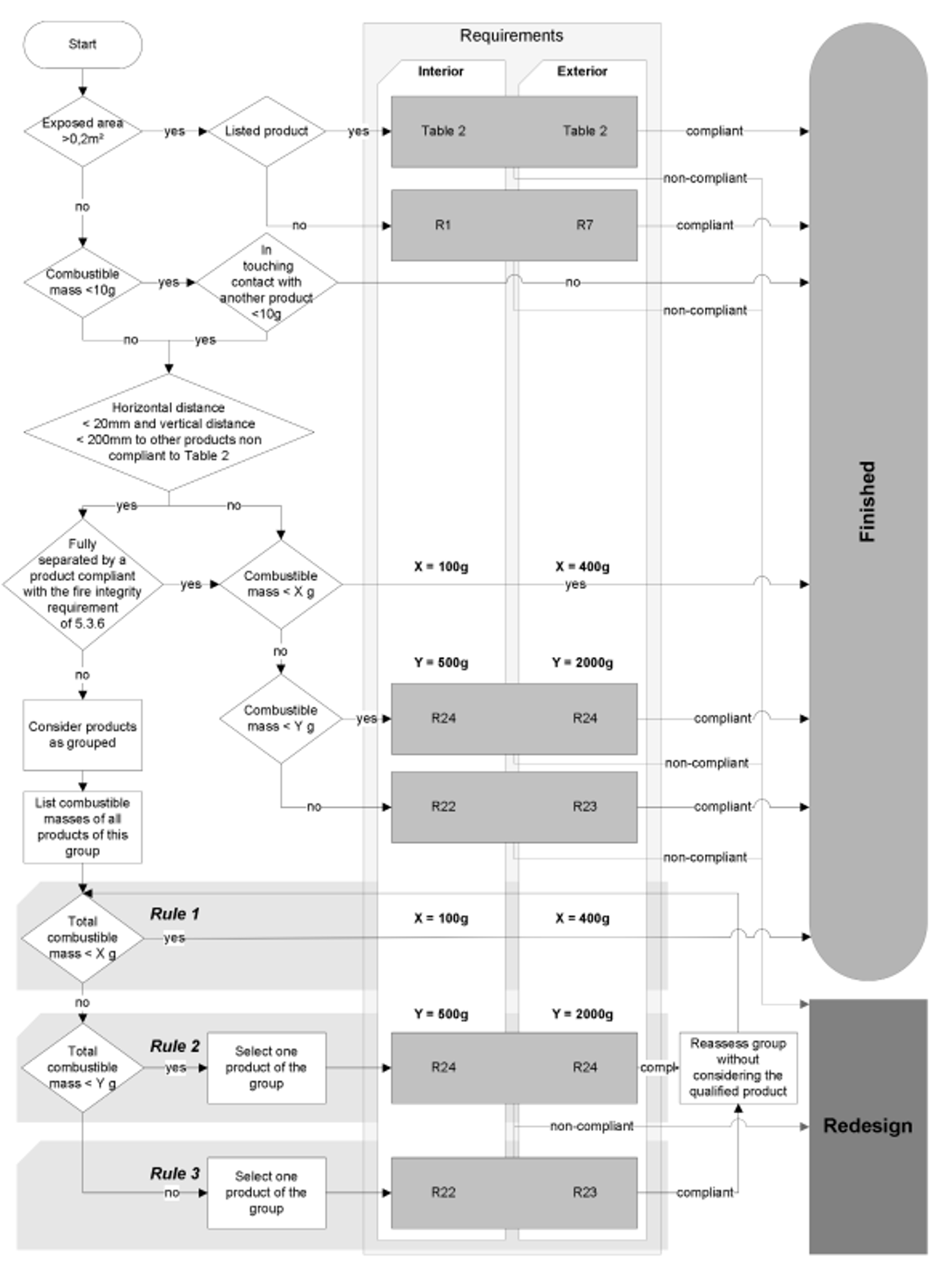

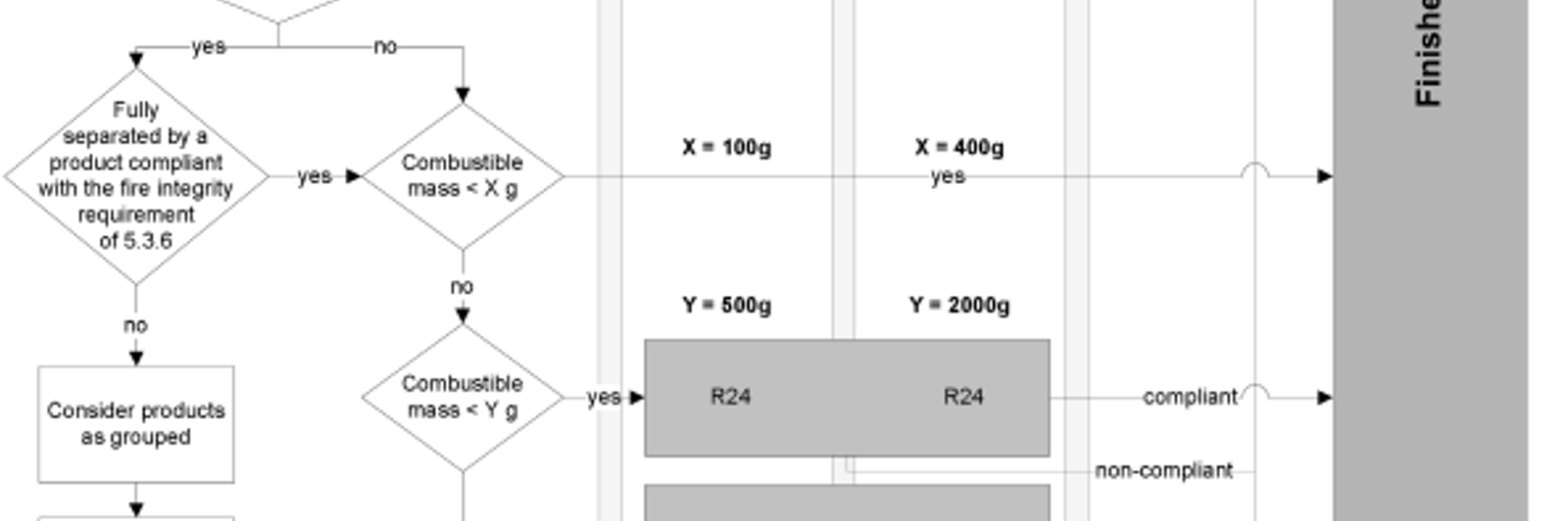

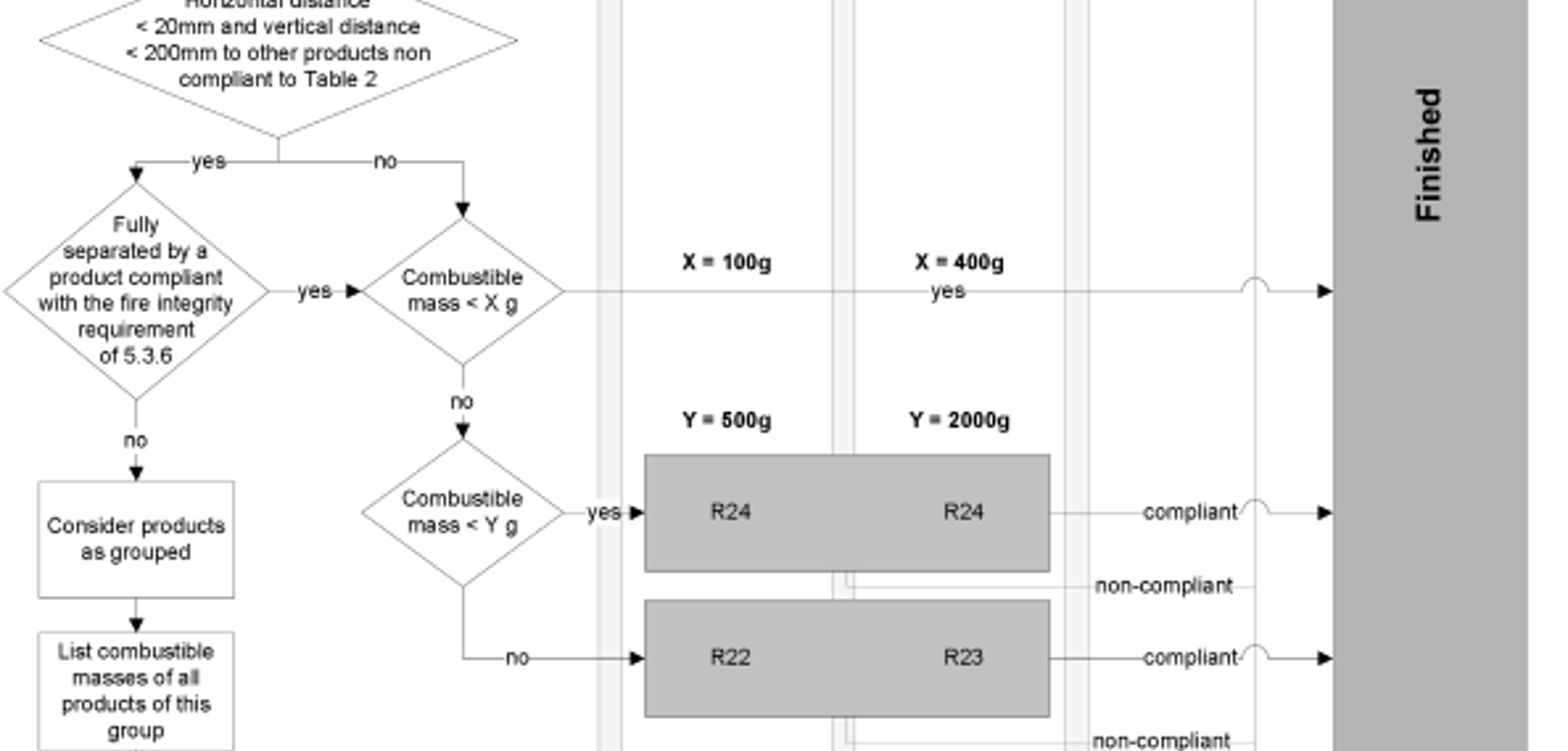

Godkjennelsesprosessen vises på figur nedenfor.

Flytskjema for godkjenningsprosess av materialers brannegenskaper etter NS-EN 45545-2.

De ulike deler av en jernbanevogn er delt inn i utstyrsgrupper og for hver utstyrsgruppe stilles det ulike kravsett. Hvert kravsett beskriver igjen hvilke testmetoder som skal benyttes og hvilke grenseverdier som tillates for de ulike testene.

1.1 Utstyrskategorier

Utstyr i jernbanevogner deles inn i utstyrskategorier som igjen er delt inn i utstyrtyper. Følgende utstyrskategorier er definert:

  • Interiørutstyr
  • Eksteriørutstyr
  • Møbler
  • Elektroteknisk utstyr
  • Mekanisk utstyr
Utstyrskategori Antall utstyrstyper Antall kravsett for tester
Interiørutstyr 25 8
Eksteriørutstyr 16 6
Møbler 10 6
Elektroteknisk utstyr 15 12
Mekanisk utstyr 3 3

1.2 Eksempler for enkeltutstyr

1.2.1 Gardiner og persienner

  • Utstyrskategori: Interiørutstyr
  • Utstyrstype: Gardiner og persienner unntatt der de er montert mellom to vindusglass
  • Kravsett: R2
  • Farenivåklasse: HL2 (dvs. standard jernbanevogn og operasjonskategori 3 OC3)

Kravsettet R2 består av følgende krav:

Testmetode Standard Parameter og enhet Maksimum eller minimum Verdi Kort beskrivelse
T02 ISO 5658-2 CFE[1], kWm-2 Minimum 13 Sideveis flammespredning
T03.01 ISO 5660-1:50kWm-2 MARHE[2], kWm-2 Maximum a[3] Varmestråling, røykproduksjon og massetap
T10.01 EN ISO 5659-2:50kWm-2 Ds(4)[4], dimensjonløs Maximum 300 Røykproduksjon, optisk tetthet
T10.02 EN ISO 5659-2:50kWm-2 VOF4[5], min Maximum 600 Røykproduksjon, optisk tetthet
T11.01 EN ISO 5659-2:50kWm-2 CITG[6], dimensjonløs Maximum 0,9 Gassanalyse i røykkammer

1.2.2 Overflate av sengers underside

  • Utstyrskategori: Møbler
  • Utstyrstype: Overflate av sengers underside
  • Kravsett: R1
  • Farenivåklasse: HL3 (dvs. sovevogn og operasjonskategori 3 OC3)

Kravsettet R1 består av følgende krav:

Testmetode Standard Parameter og enhet Maksimum eller minimum Verdi Kort beskrivelse
T02 ISO 5658-2 CFE[7], kWm-2 Minimum 20 Sideveis flammespredning
T03.01 ISO 5660-1:50kWm-2 MARHE[8], kWm-2 Maximum 60 Varmestråling, røykproduksjon og massetap
T10.01 EN ISO 5659-2:50kWm-2 Ds(4)[9], dimensjonløs Maximum 150 Røykproduksjon, optisk tetthet
T10.02 EN ISO 5659-2:50kWm-2 VOF4[10], min Maximum 300 Røykproduksjon, optisk tetthet
T11.01 EN ISO 5659-2:50kWm-2 CITG[11], dimensjonløs Maximum 0,75 Gassanalyse i røykkammer

Fotnoter

  1. Critical Flux at Extinguishment
  2. Maximum average rate of heat emission
  3. Betingede tilleggskrav
  4. Optisk tetthet i testkammer etter 4 min.
  5. Kumulativ verdi av spesifikk optisk tetthet de første 4 min. av testen
  6. Conventional Index of Toxity
  7. Critical Flux at Extinguishment
  8. Maximum average rate of heat emission
  9. Optisk tetthet i testkammer etter 4 min.
  10. Kumulativ verdi av spesifikk optisk tetthet de første 4 min. av testen
  11. Conventional Index of Toxit
