Sluttdokumentasjon overbygning
Finn ut hvilke forventninger vi har til sluttdokumentasjonen for overbygning. Prosjekteringen skal inngå i en tverrfaglig prosess.
Sluttdokumentasjonen skal forbedredes allerede ved prosjekteringsgrunnlaget og oppdateres underveis. Under bygging skal alle endringer fra prosjektert grunnlag rettes opp og markeres på arbeidstegninger. Dette skal gjøres etter generelle krav til BIM og geomatikk.
Når prosjektet er ferdig, skal det levere sluttdokumentasjon og FDV-dokumentasjon. Dette skal leveres før prosjektet tas i bruk eller etter avtale med eier.
Arkivering er den endelige dokumentasjonen av det ferdigstilte anlegget. Denne er gitt i «STY-602913 prosjektspesifikk dokumenthåndteringsprosedyre (PDP)».
Elektroniske modeller oversendes som originalfil med alle fagmodeller vedlagt. I tillegg skal siste revisjon av hver tegning oversendes for arkivering i produksjonsformatet. Krav til utforming, oversendelser og arkivering er gitt i prosjektets krav for håndtering av teknisk dokumentasjon, «STY-602913 prosjektspesifikk dokumenthåndteringsprosedyre (PDP)», samt oversikt over FDV-leveranser, «STY-605072 Beskrivelse av leveranse av FDV-dokumentasjon – veiledning».
Linjeberegninger (geometri) for spor sendes til e-post-kasse «Felles linjeberegninger» i format xml, de vil deretter bli lagret i Linjedatabasen. Leveransen av trasédata skal foregå etter «STY-605504 Leveranser til Linjedatabasen – instruks».
Styrende dokumenter (ekstern tilgang) Ekstern lenke
Søk opp viktige STY-er på dokumentnummer eller tittel.

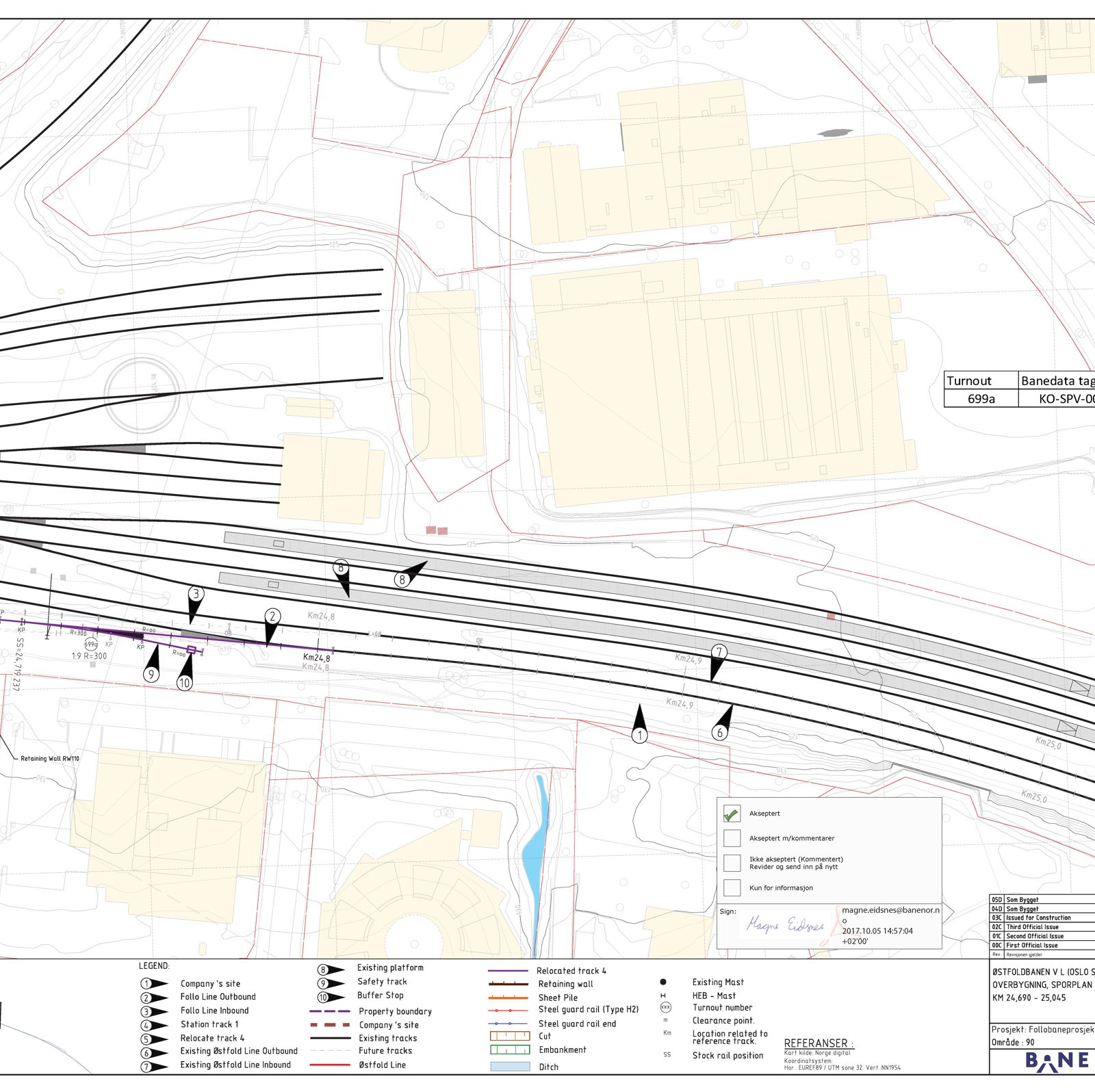

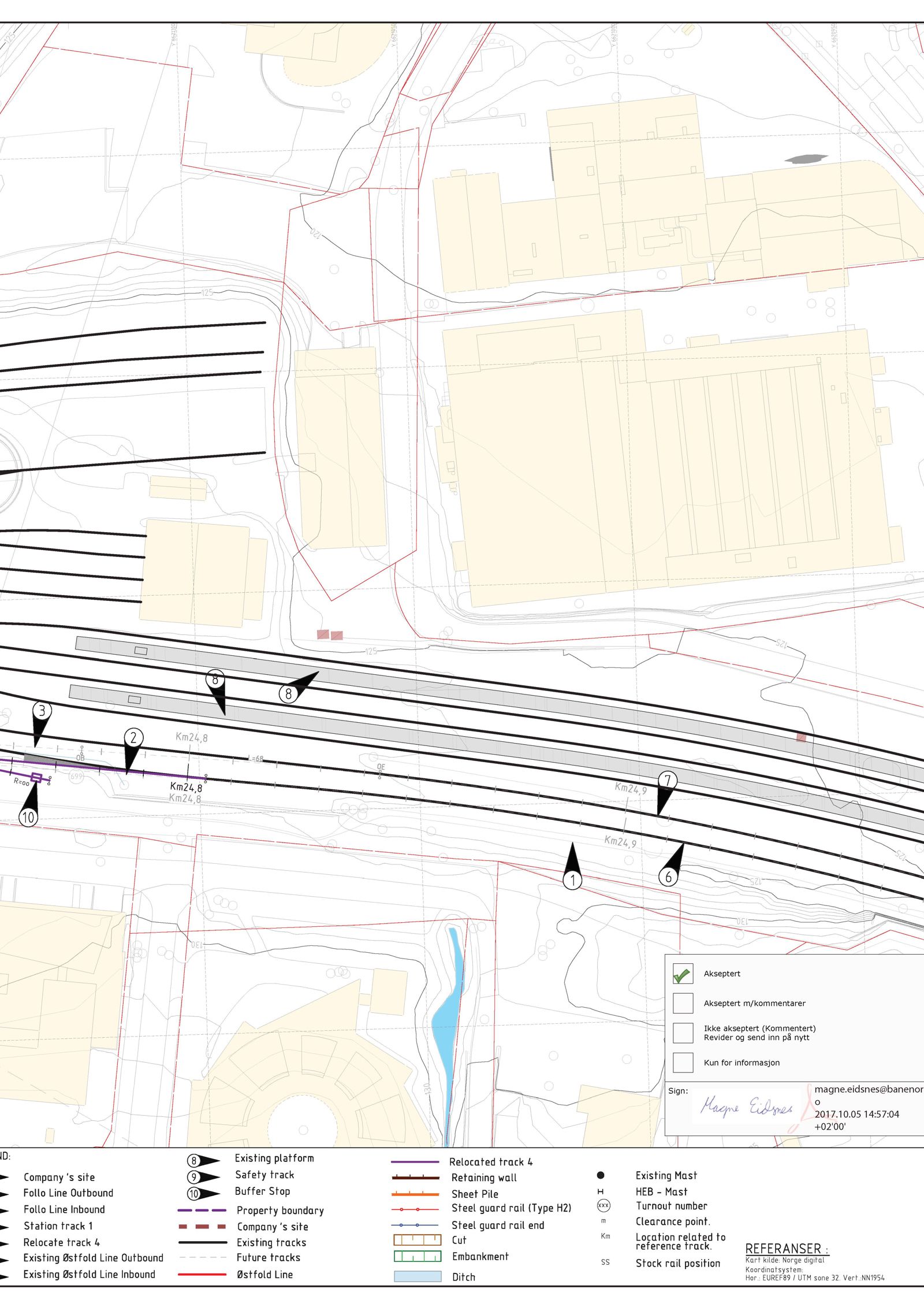

Eksempler på leveranser
Sluttdokumentasjon:
- tegninger i D-revisjon med FDV-nummer
- rapporter i D-revisjon med FDV-nummer
- leverandørers dokumentasjon
