X-teikning: Spesielle temateikningar
X-teikningar dokumenterer spesielle tema og forhold som ikkje dekkast av andre teikningstypar. På denne sida finn du eksempel på korleis slike teikningar kan utformast.
Utforminga av teikningar skal følgje krav i «STY-602913 prosjektspesifikk dokumenthåndteringsprosedyre (PDP)» og generelle krav til BIM og geomatikk.
I tillegg til reine jernbanetekniske teikningar kan eksempel på tema for X-teikningar vere riggplanar, midlertidige anlegg, ytre miljøtiltak og støysonekart.

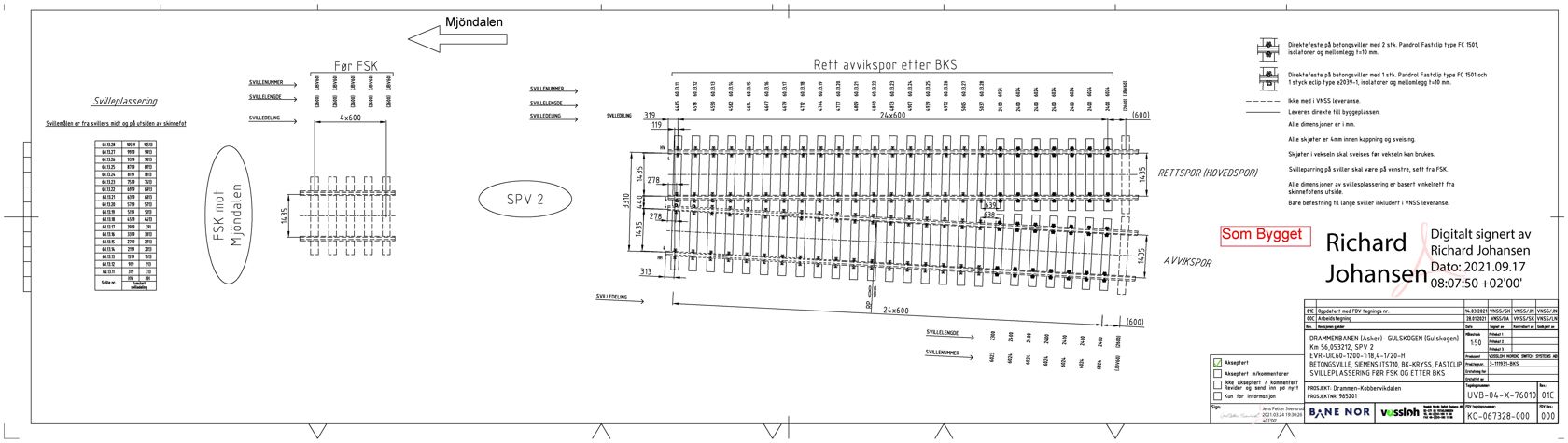

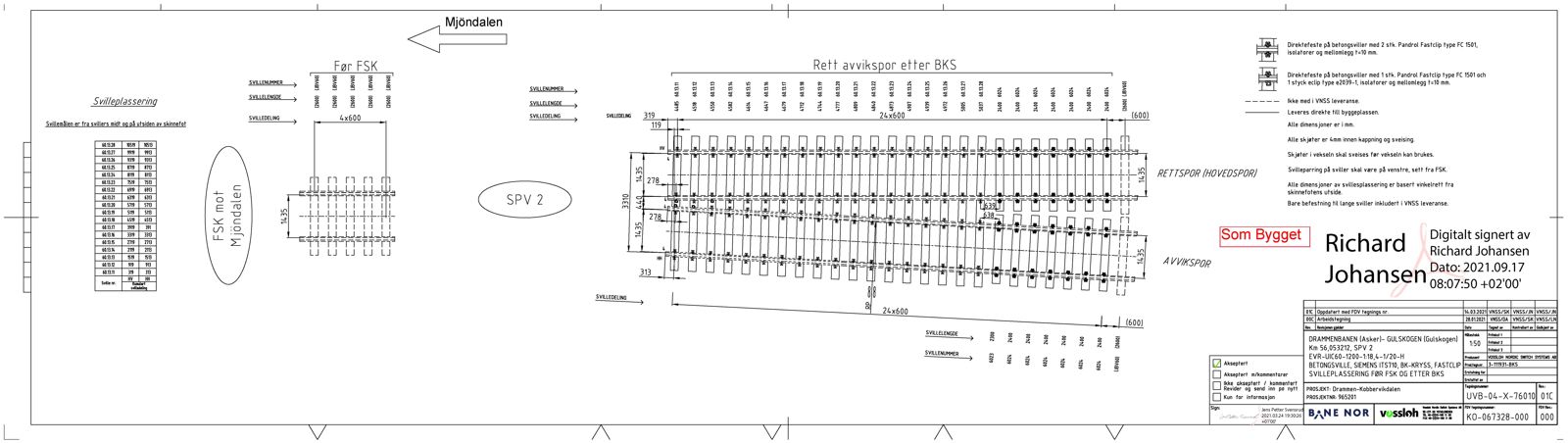

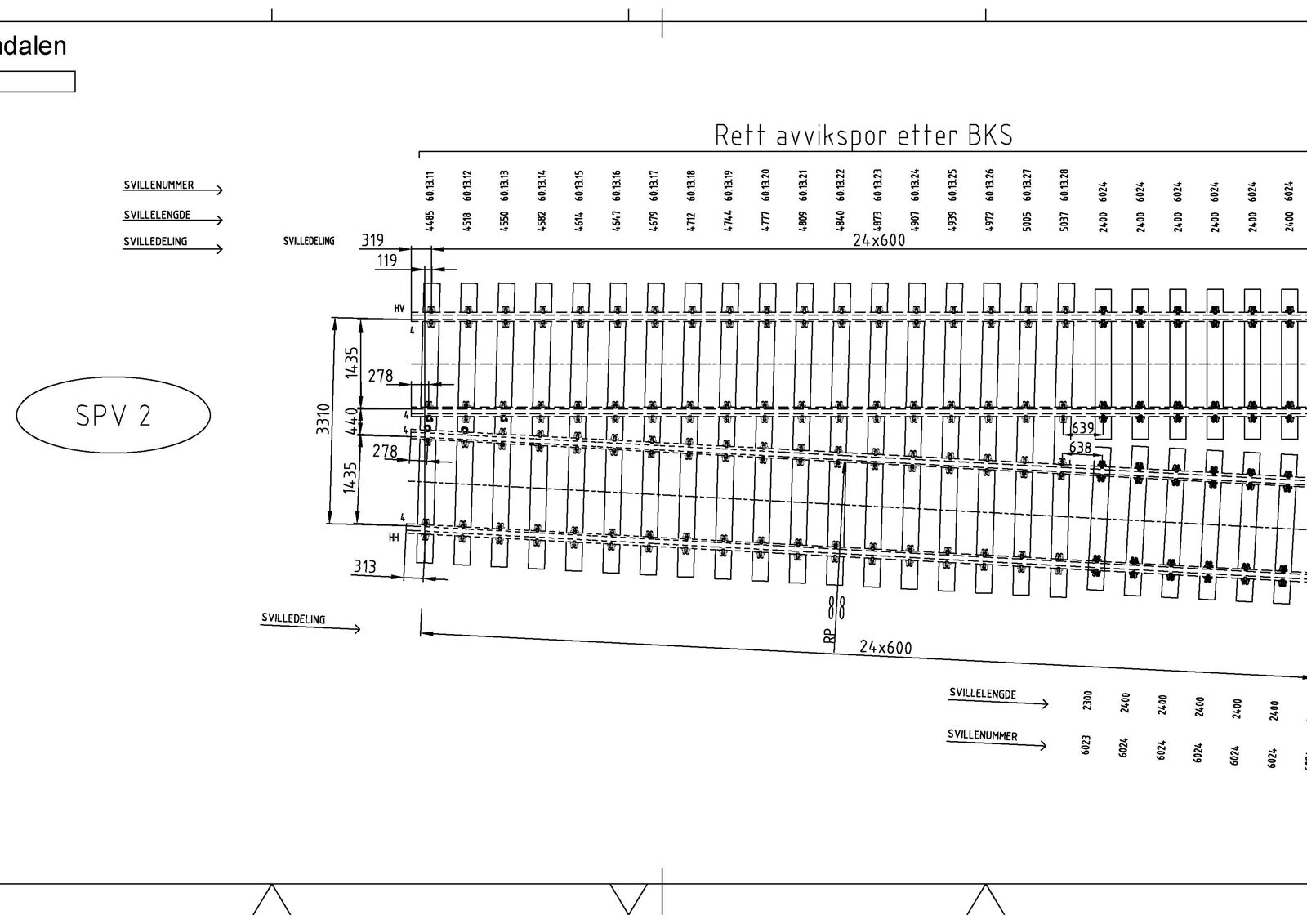

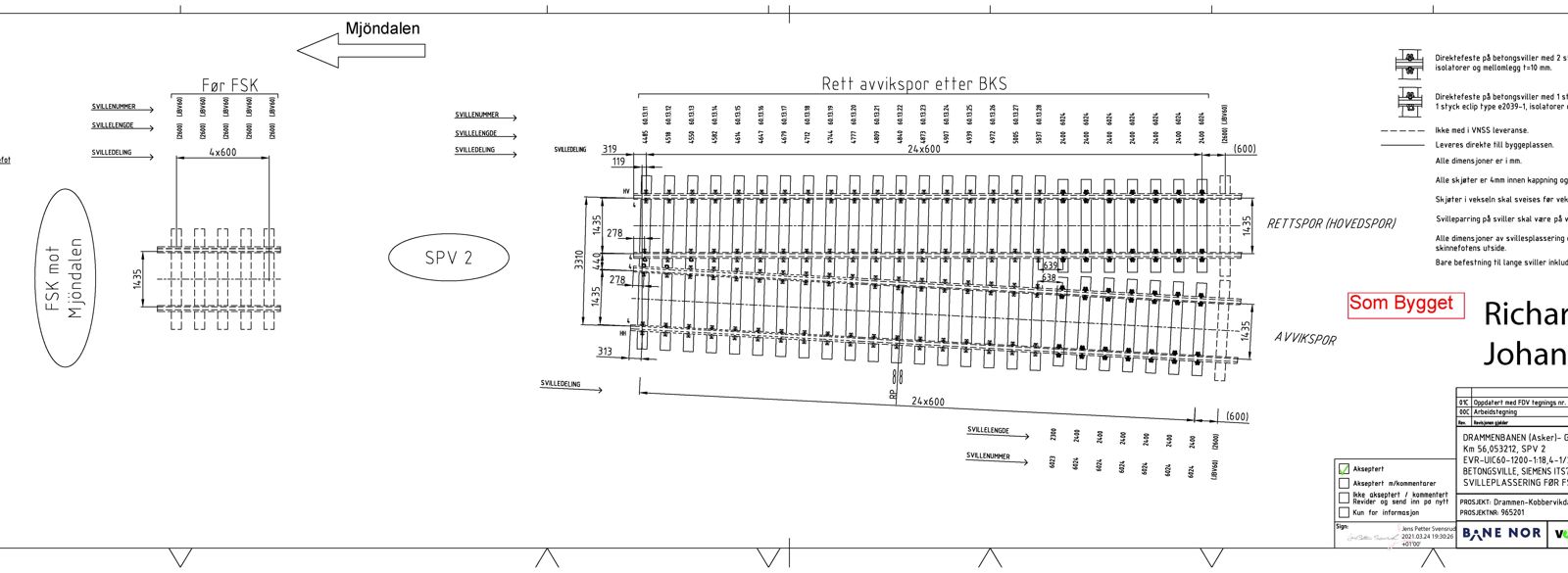

Detaljplan

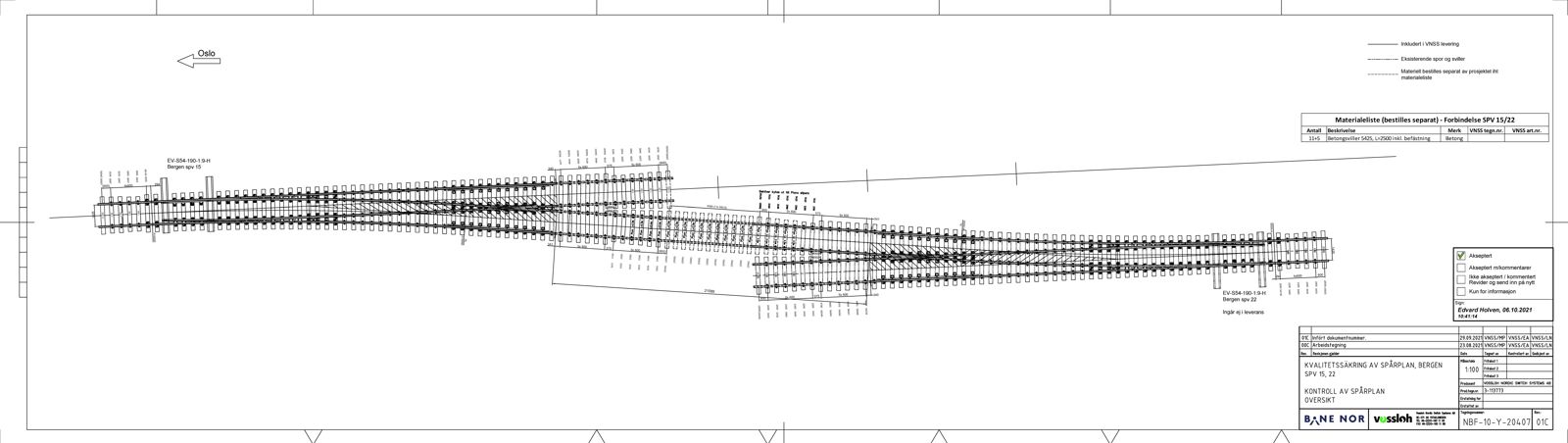

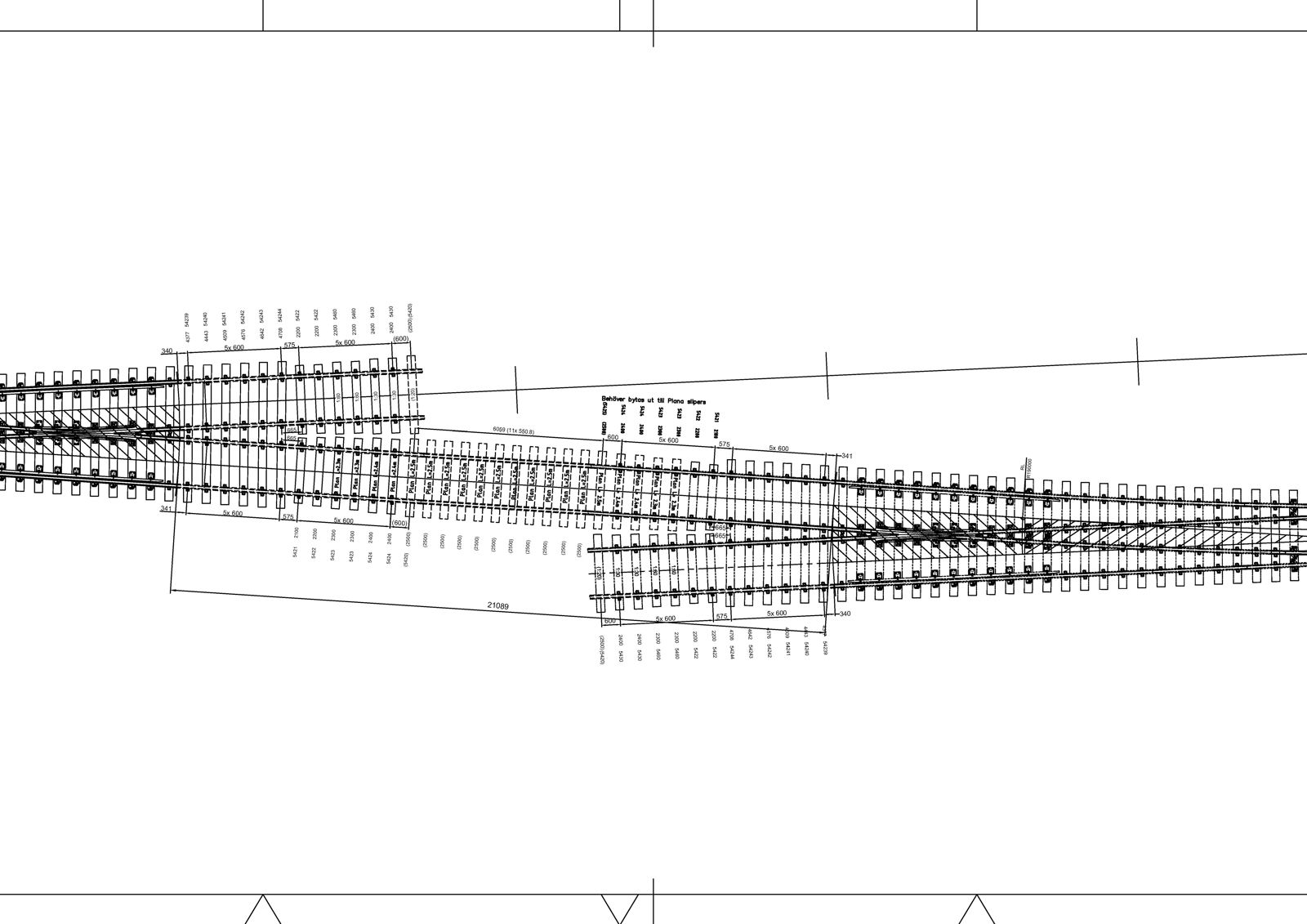

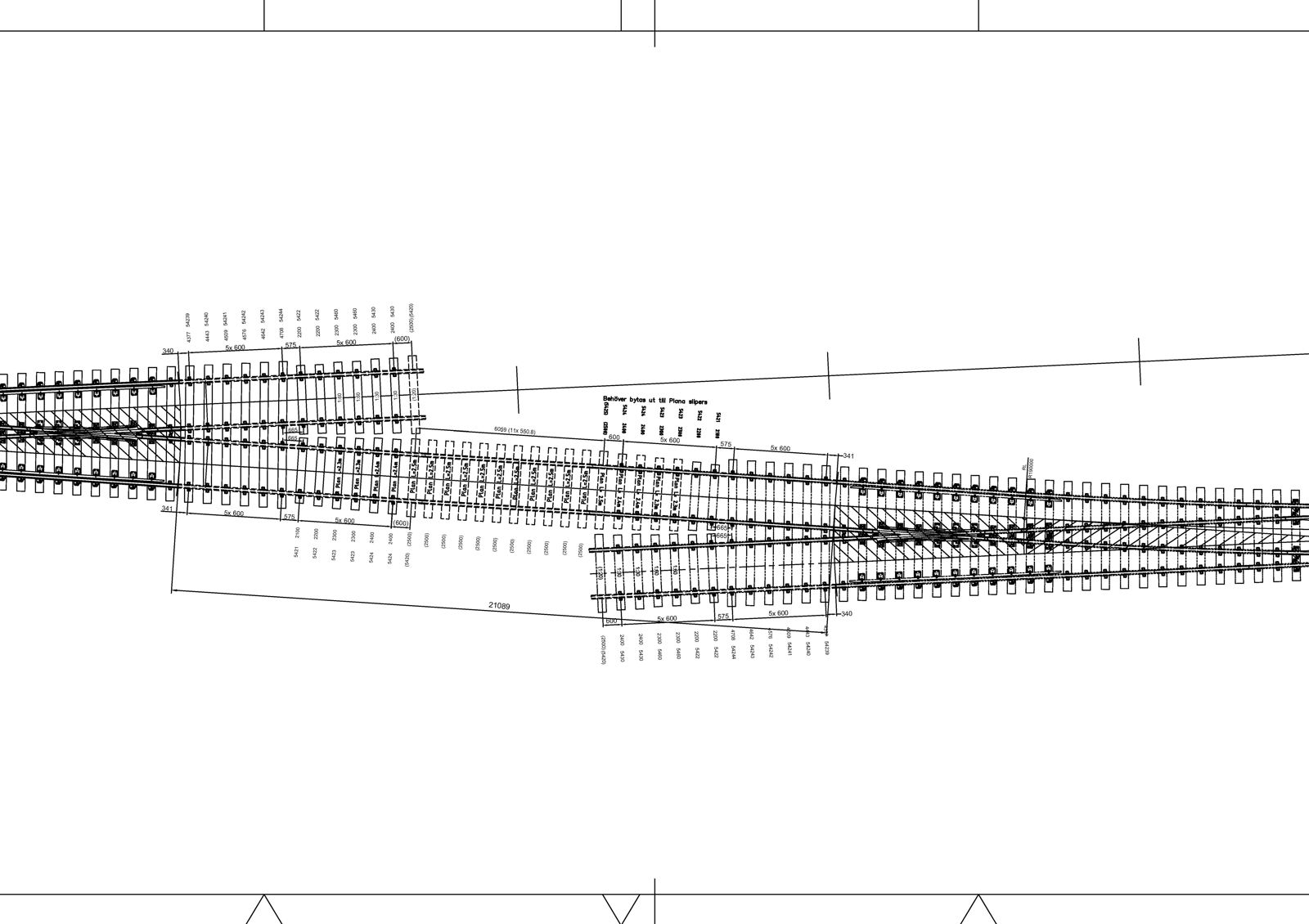

Byggeplan
Fagkode bør vere X, her er det unntaksvis brukt Y.
Grensesnittsdokumenter
Under ser du eksempler på dokumenter som kan benyttes for innspill mellom de ulike fagene.
- Jordingstabell benyttes av KL.
- Tabeller for trekkerør, rørkryss og fundamenter benyttes av Underbygning.
- Tabell for IP/MPLS brukes av Ekom.
- Lavspenning har gjerne tabeller for strømbehov.
