R-teikning: Banestrøm – kontaktledning og strømforsyning
R-teikningar viser banestrøm – kontaktledning og strømforsyning. På denne sida finn du eksempel på korleis slike teikningar kan utformast.
Detaljplan

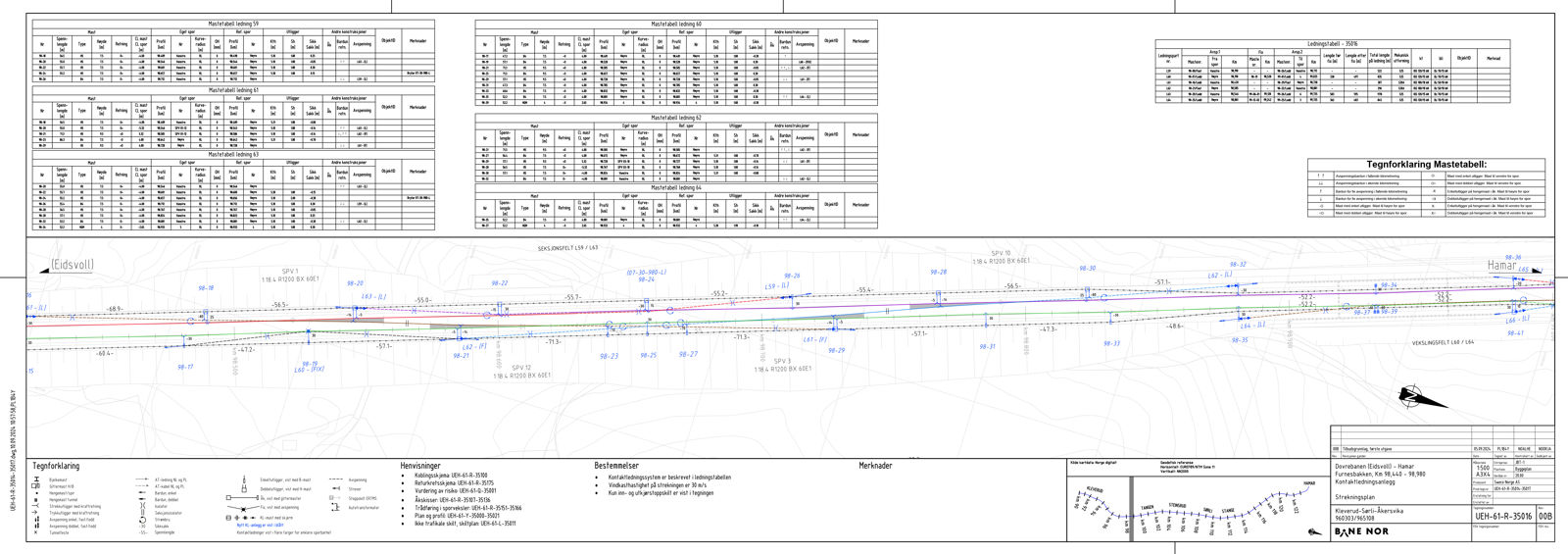

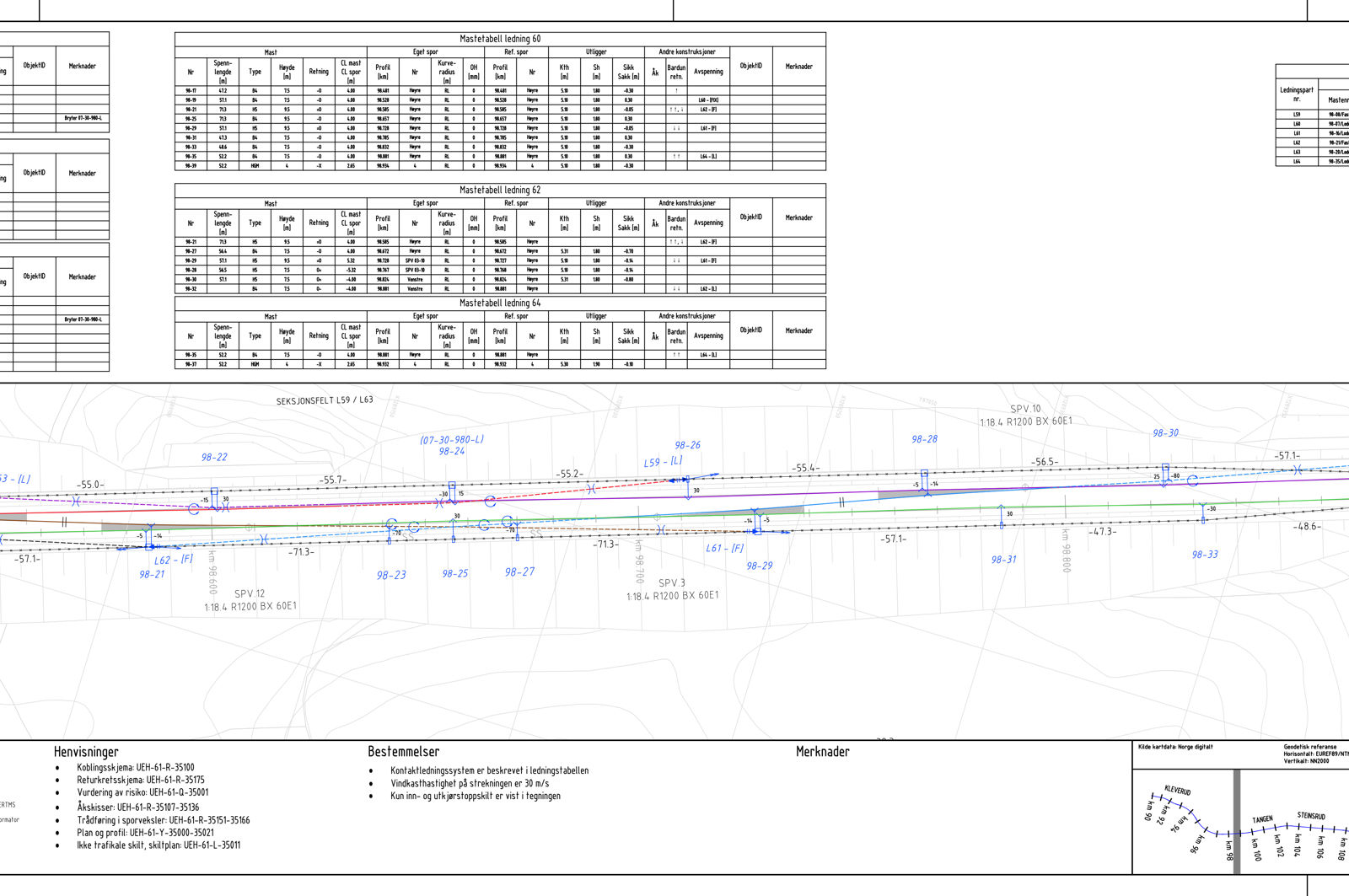

Strekningsplan og åkskisse

Strekningsplan og åkskisse

Strekningsplan og åkskisse

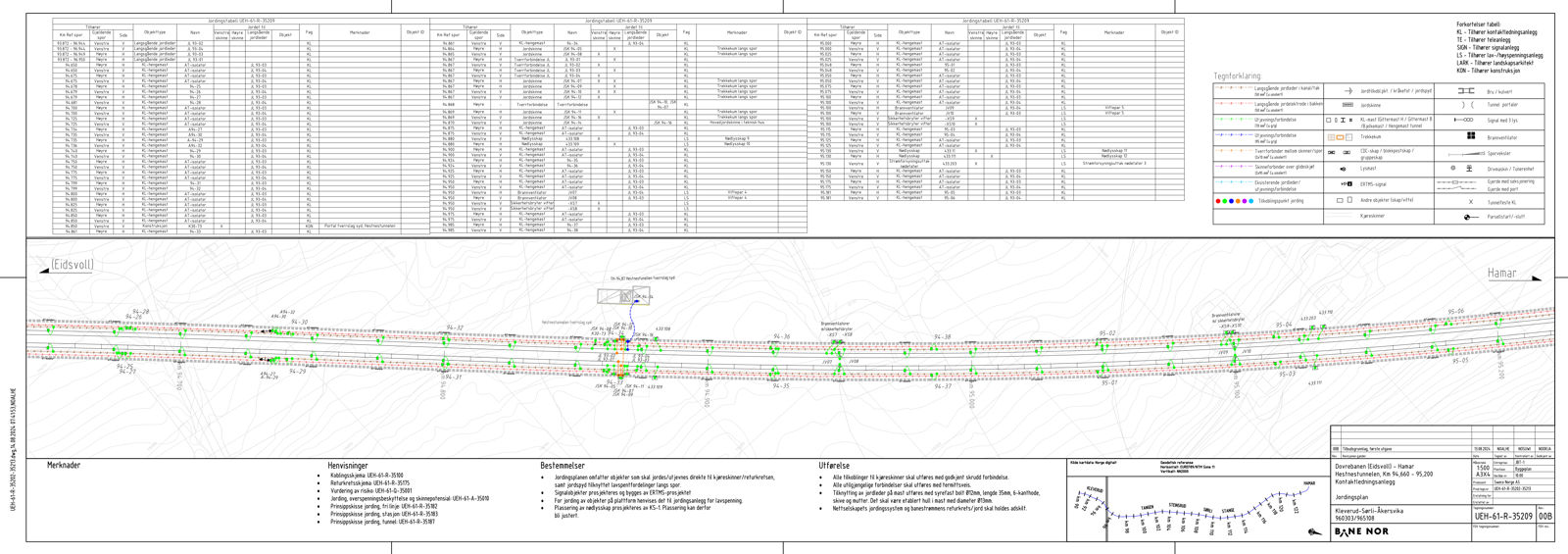

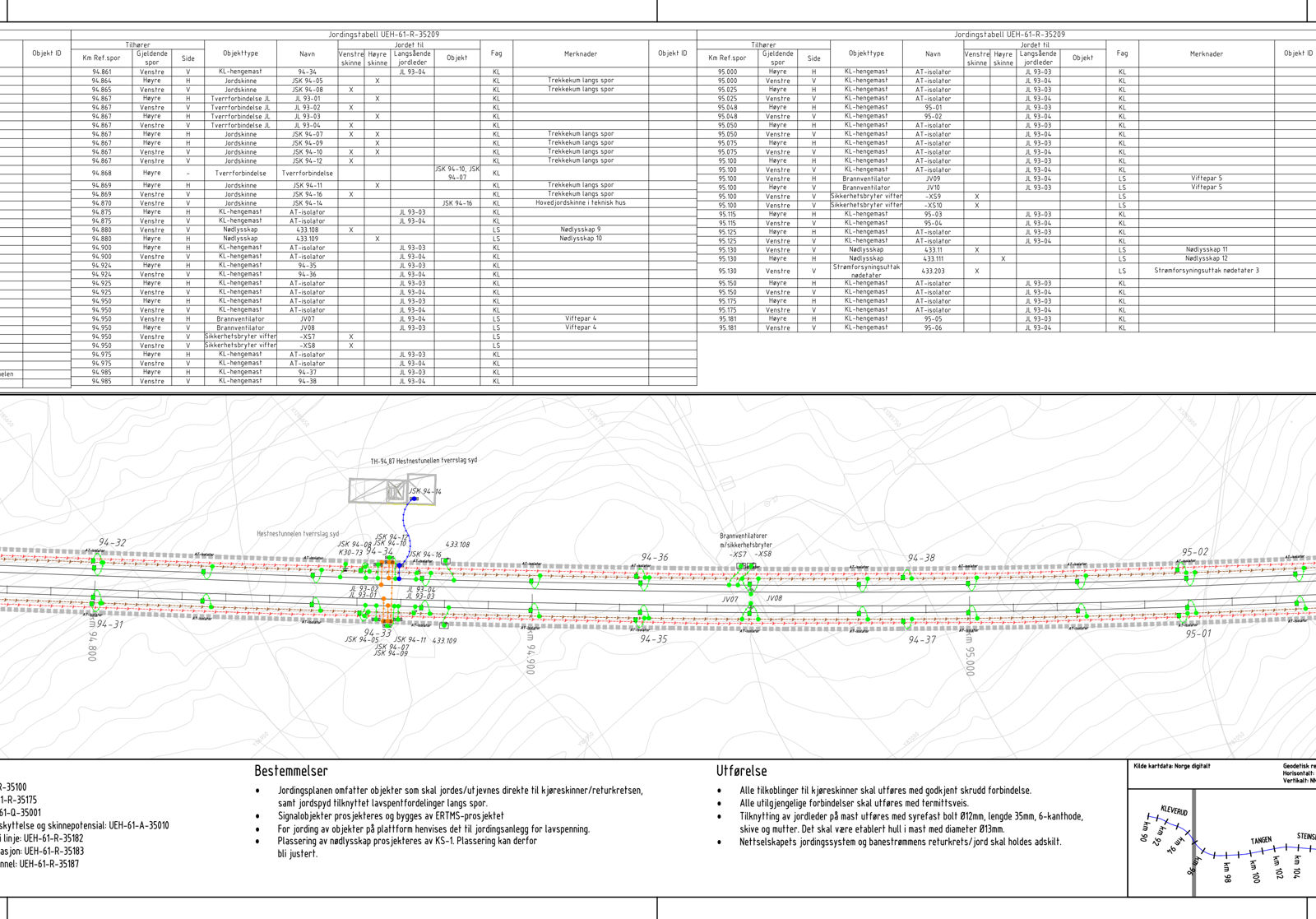

Jordingsplan
Underlag: Strekningsplan, sporisoleringstegning fra signal.

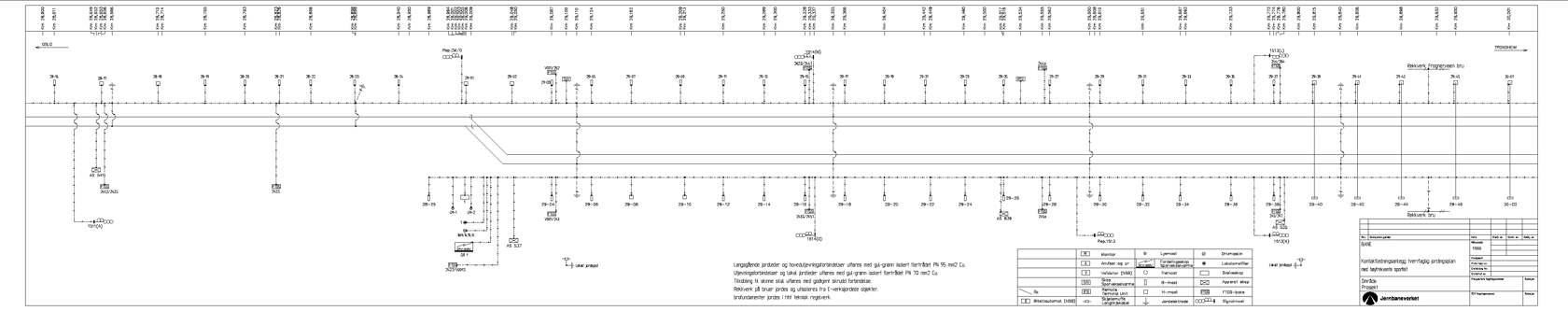

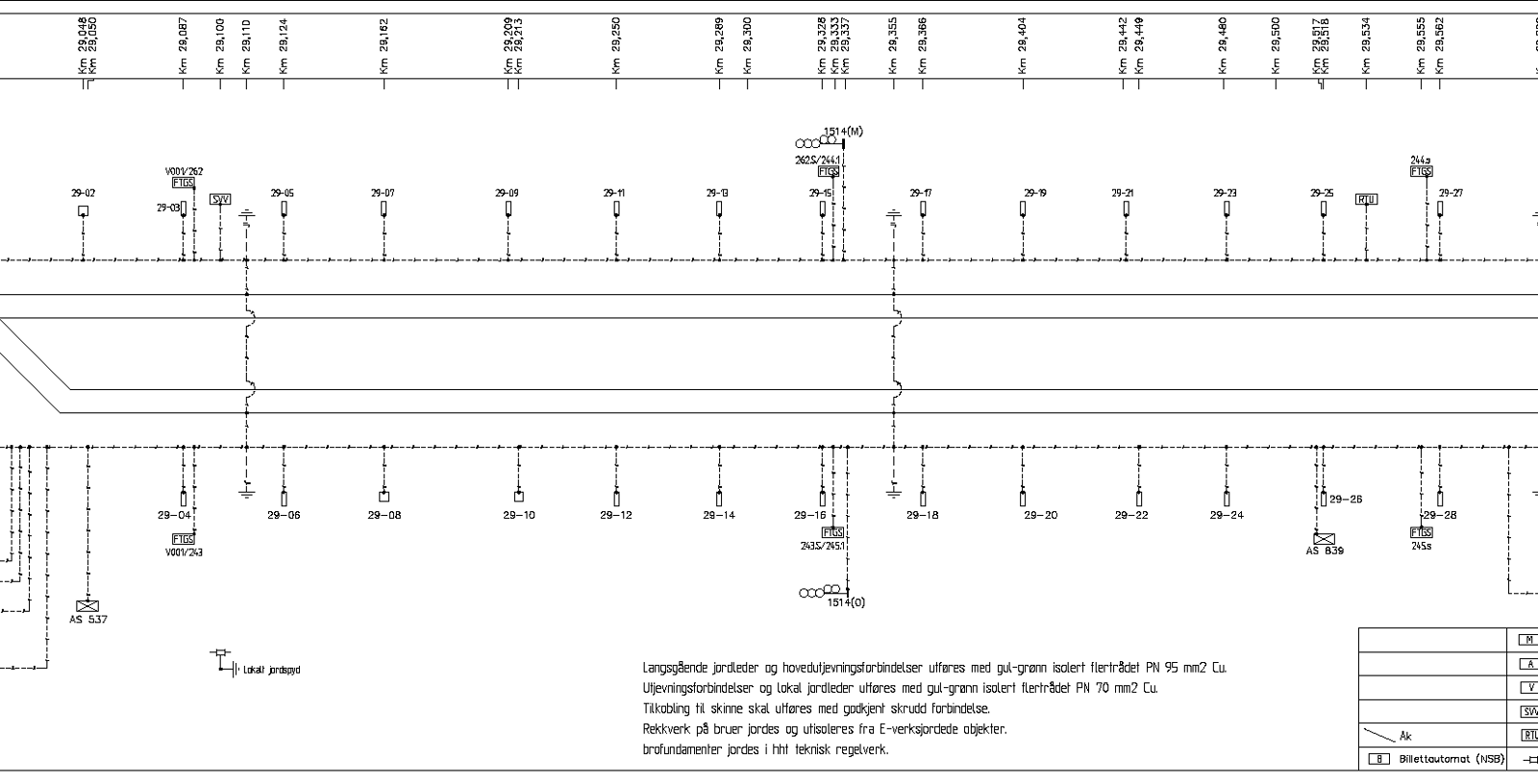

Tverrfaglig jordingsplan: Eksempel på jordingsmetode med høyfrekvente sporfelt, for detaljplan

Tverrfaglig jordingsplan.

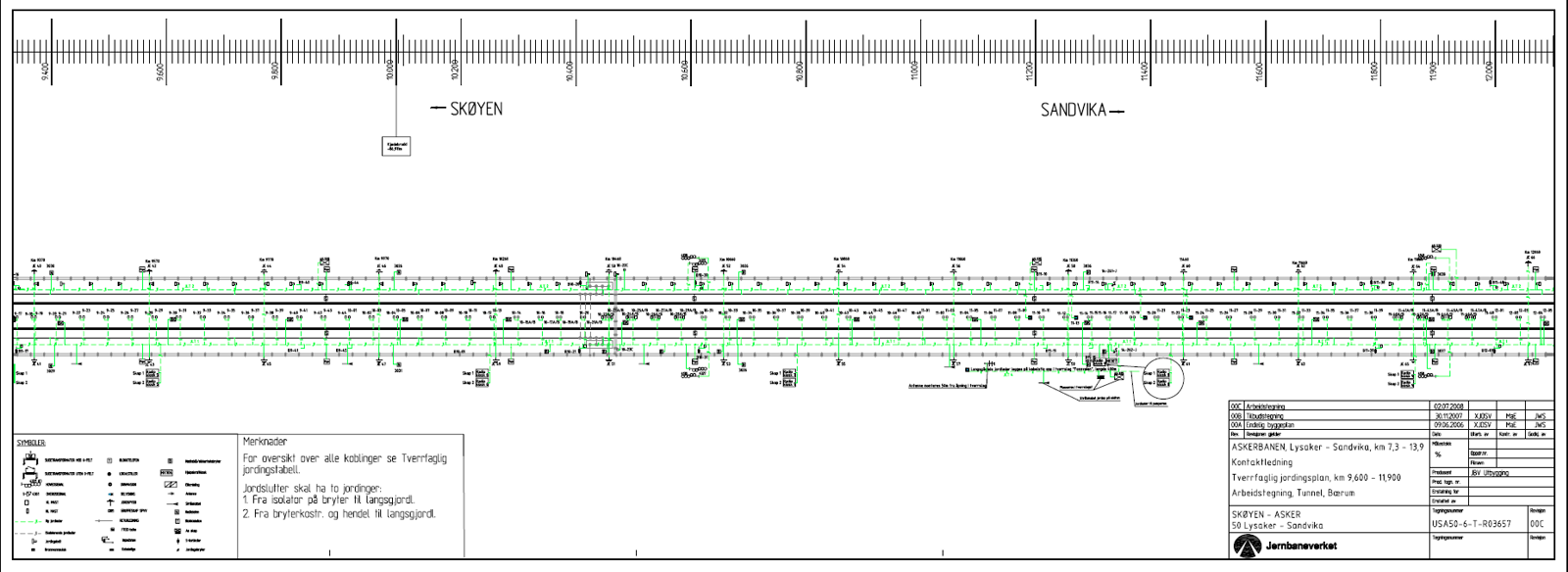

Jordingsplan kontaktledning: Eksempel på jordingsmetode med delvis langsgående seksjonert jordleder og delvis med utjevningsledere tilkoblet direkte til jordskinne, for detaljplan.
Jordingstabell
Objekter for alle fagområder som skal tilkobles langsgående jordleder eller skinnestreng, skal skrives inn i en jordingstabell. Langsgående jordledere skal nummereres. Objekt type, kilometerplassering, plassering i forhold til spor og tilkobling til langsgående jordleder med nr. skal inn i tabellen. Kvadratet på og type jordleder skal angis.
Eksempel
Jording av objekter innenfor eller nær slyngefeltet | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Jordes til | |||||||||||
Ref.Spr 1 Km. | Spor (sett med Oslo i ryggen) | Objekt | Nr./Betegnelse | Spor nr | Høyre skinne | Venstre skinne | Langsgående jordleder | Fag | Merknader |
Rives (R) |
Bygges (B) |
13 621,50 | V | Lysmast sporveksel | LM-7.1 | x | LS | B | |||||
13 670,00 | V | Lysmast sporveksel | LM-7.2 | x | LS | B | |||||
13 694,30 | V | Fordeling sporveksel | Gr. 7 | x | LS | B | |||||
13 718,20 | V | Lysmast sporveksel | LM-7.3 | x | LS | B | |||||
13 767,20 | V | Lysmast sporveksel | LM-7.4 | x | LS | B | |||||
13 803,70 | V | Lysmast sporveksel | LM-7.5 | x | LS | B | |||||
13 617,00 | V | Drivmaskin | 249 | x | Signal | B | |||||
13 676,00 | H | Drivmaskin | 240 | x | Signal | B | |||||
13 682,00 | H | Dvergsignal | DS4361 | x | Signal | B | |||||
13 682,00 | V | Dvergsignal | DS4363 | x | Signal | B | |||||
13 694,00 | H | Drivmaskin | 251 | x | Signal | B | |||||
13 754,00 | V | Drivmaskin | 242 | x | Signal | B | |||||
13 800,00 | H | Drivmaskin | 247 | x | Signal | B | |||||
13 800,00 | H | Lokalstiller | 247 | x | Signal | B | |||||
13 849,00 | H | Drivmaskin | 245 | x | Signal | B | |||||
13 849,00 | H | Lokalstiller | 245 | x | Signal | B | |||||
13 906,00 | H | Signal | 4316 | x | Signal | B | |||||
13 994,00 | V | Signal | Rep. 4306 | x | Signal | B | |||||
13 091,00 | V | KL mast | 1 | x | KL | B | |||||
13 127,00 | V | KL mast | 2 | x | KL | B | |||||
13 162,00 | V | KL mast | 3 | x | KL | B | |||||
13 199,00 | V | KL mast | 4 | x | KL | B | |||||
13 244,00 | V | KL mast | 5 | x | KL | B | |||||
13 299,00 | V | KL mast | 6 | x | KL | B | |||||
13 360,00 | V | KL mast | 7 | x | KL | B | |||||
13 421,00 | V | KL mast | 8 | x | KL | B | |||||
13 482,00 | V | KL mast | 9 | x | KL | B | |||||
13 528,00 | V | KL mast | 10 | x | KL | B | |||||
13 560,00 | V | KL mast | 11 | x | KL | B | |||||
13 593,00 | V | KL mast | 12 | x | KL | B | |||||
13 626,00 | V | KL mast | 13 | x | KL | B | |||||
13 656,00 | V | KL mast | 14 | x | KL | B | |||||
13 668,00 | V | KL mast | 15 | x | KL | B | |||||
13 703,00 | V | KL mast | 16 | x | KL | B | |||||
13 715,00 | V | KL mast | 17 | x | KL | B | |||||
13 745,00 | V | KL mast | 18 | x | KL | B | |||||
13 779,00 | V | KL mast | 20 | x | KL | B | |||||
13 809,00 | V | KL mast | 22 | x | KL | B | |||||
13 844,00 | V | KL mast | 24 | x | KL | B | |||||
13 885,00 | V | KL mast | 26 | x | KL | B | |||||
13 885,00 | V | KL mast | 764 | x | KL | B | |||||
13 090,00 | V | Jordspyd | JS1 | x | KL | B | |||||
13 290,00 | V | Jordspyd | JS2 | x | KL | B | |||||
13 465,00 | V | Jordspyd | JS3 | x | KL | B | |||||
13 662,00 | V | Jordspyd | JS4 | x | KL | B | |||||
13 662,00 | H | Jordspyd | JS5 | x | KL | B | |||||
13 865,00 | V | Jordspyd | JS6 | x | KL | B | |||||
13 865,00 | H | Jordspyd | JS7 | x | KL | B |
Byggeplan

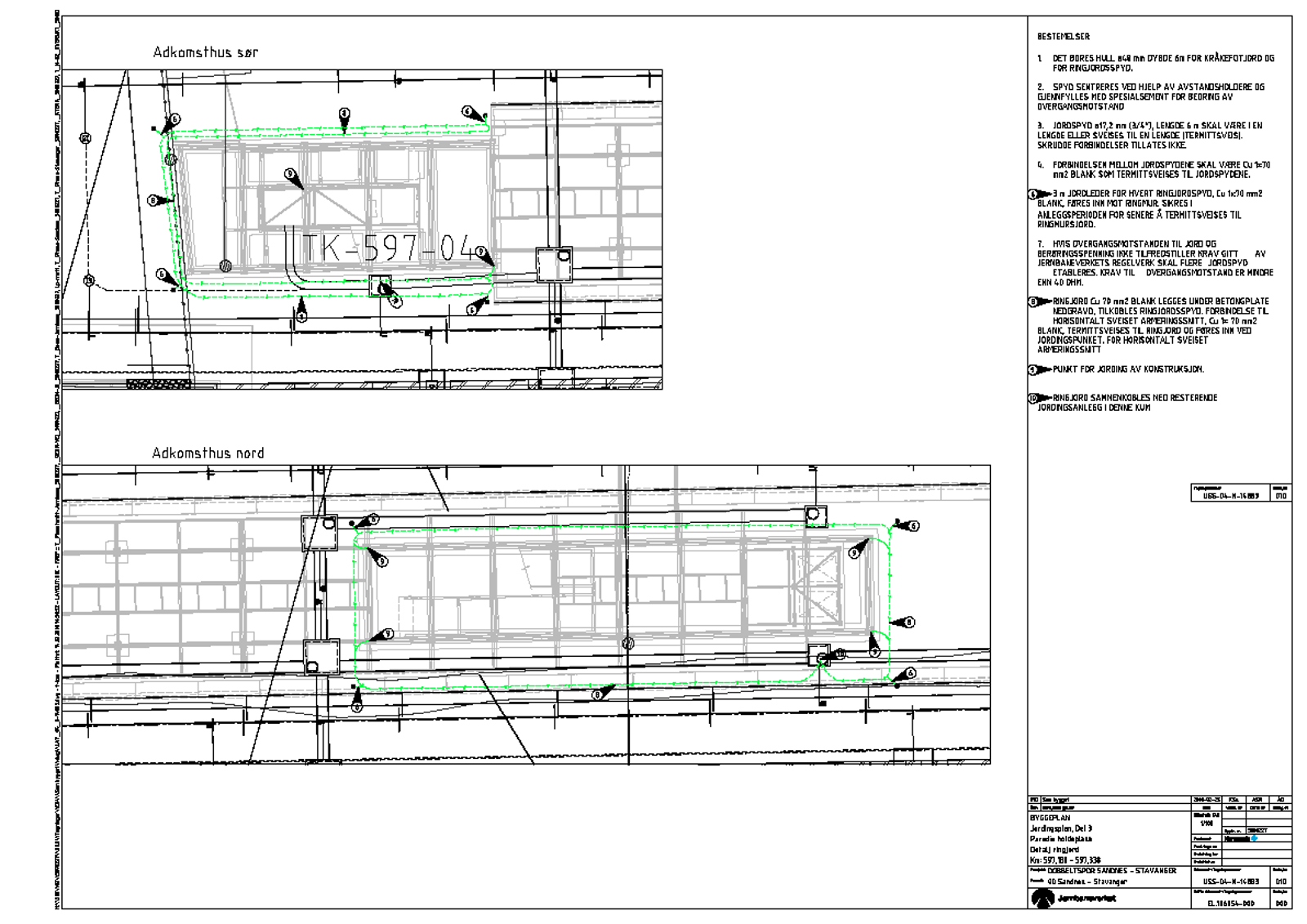

Eksempel på jordingsplan for byggeplan
