O-teikning: Beplantningsplan, landskapsplan

O-teikningar viser beplantningsplanar og landskapsplanar. På denne sida finn du eksempel på korleis slike teikningar kan utformast.

Utforminga av teikningar skal følgje krav i «STY-602913 prosjektspesifikk dokumenthåndteringsprosedyre (PDP)» og generelle krav til BIM og geomatikk.

Utredning

Stasjon

Eksempel på O-tegning

Stasjon i by

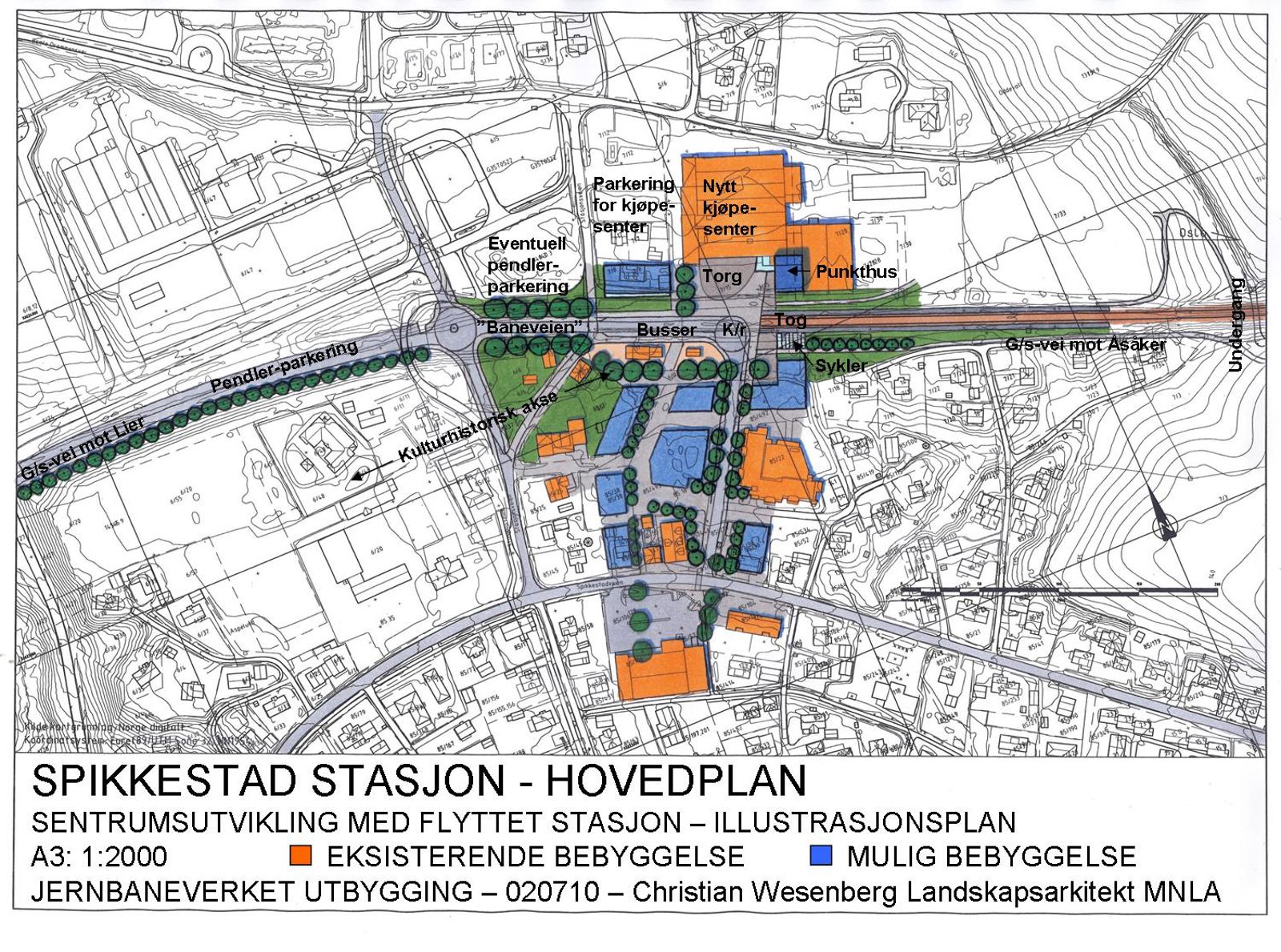

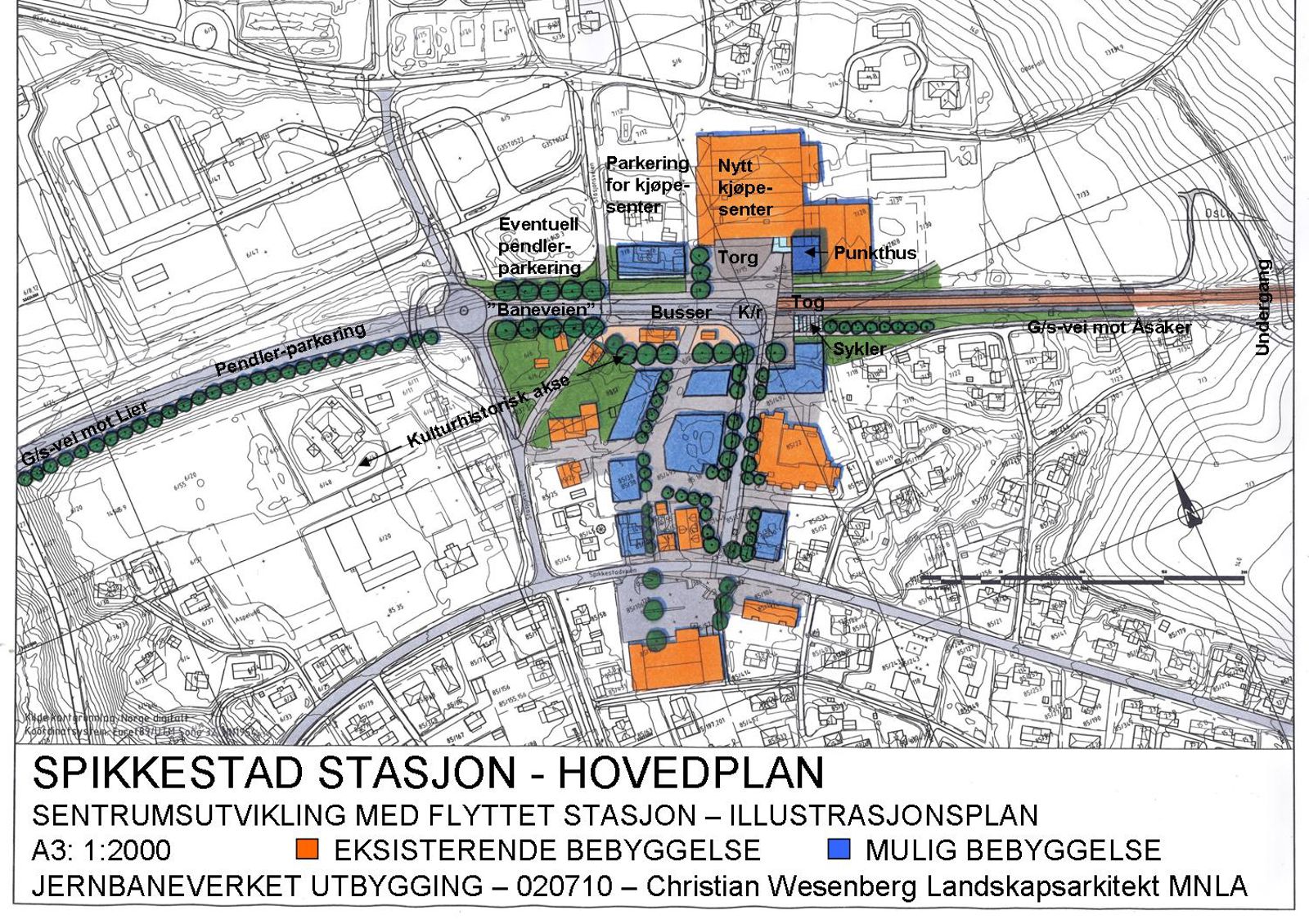

Planeksempel stasjon i by, utforming

Planeksempel stasjon i by, utforming

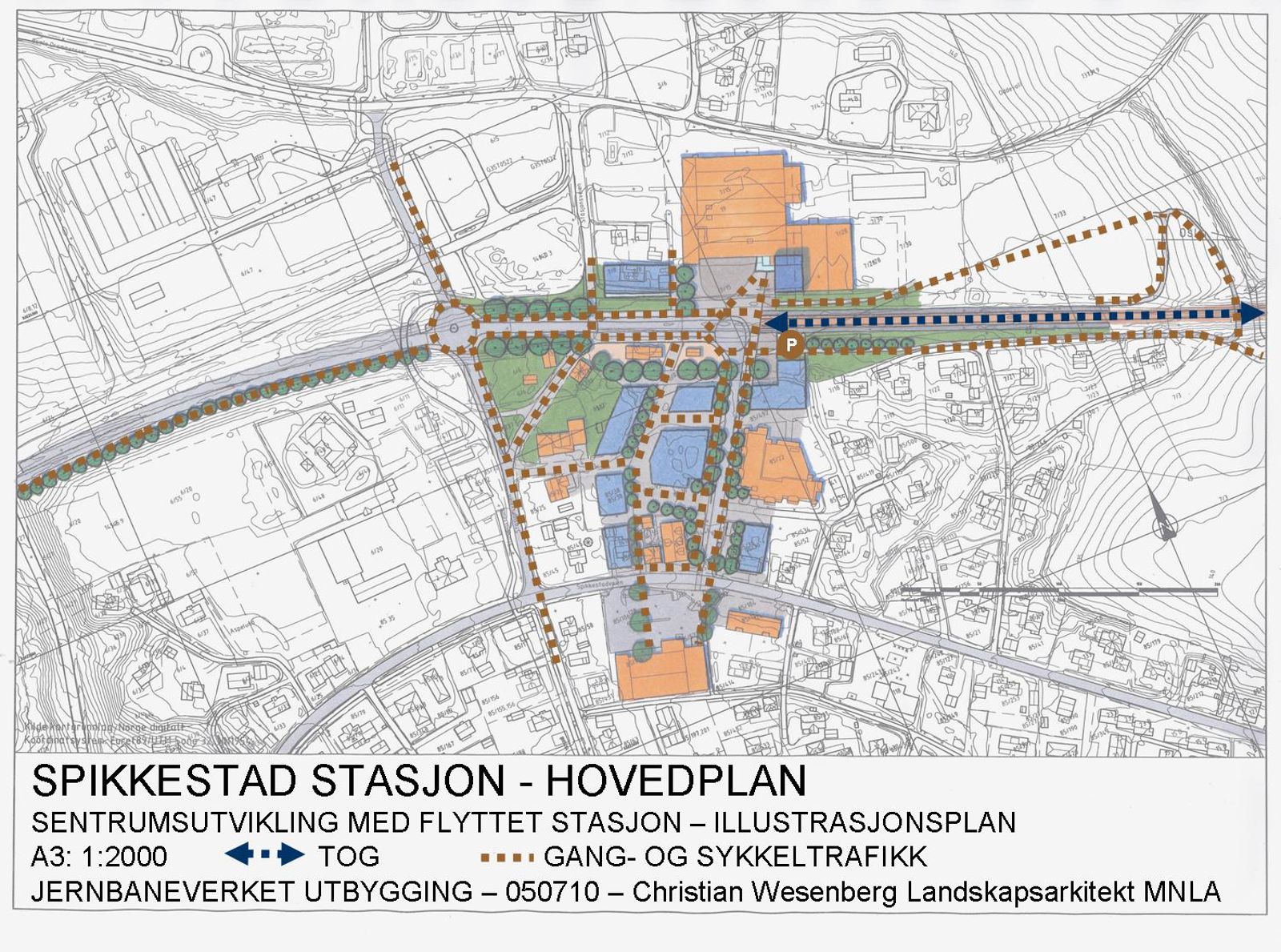

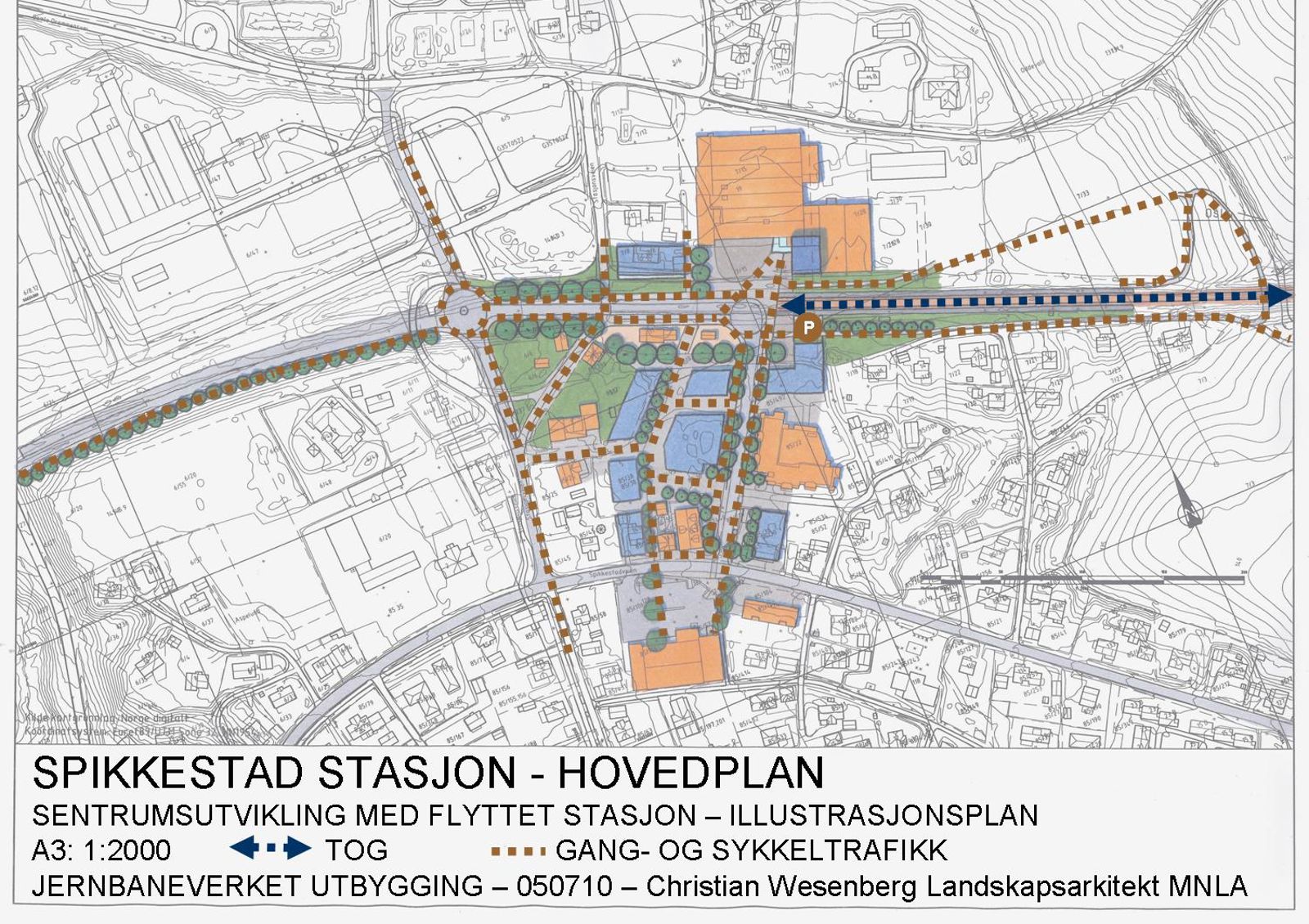

Planeksempel stasjon i by, tilgjengelegheit gåande

Planeksempel stasjon i by, tilgjengelegheit gåande

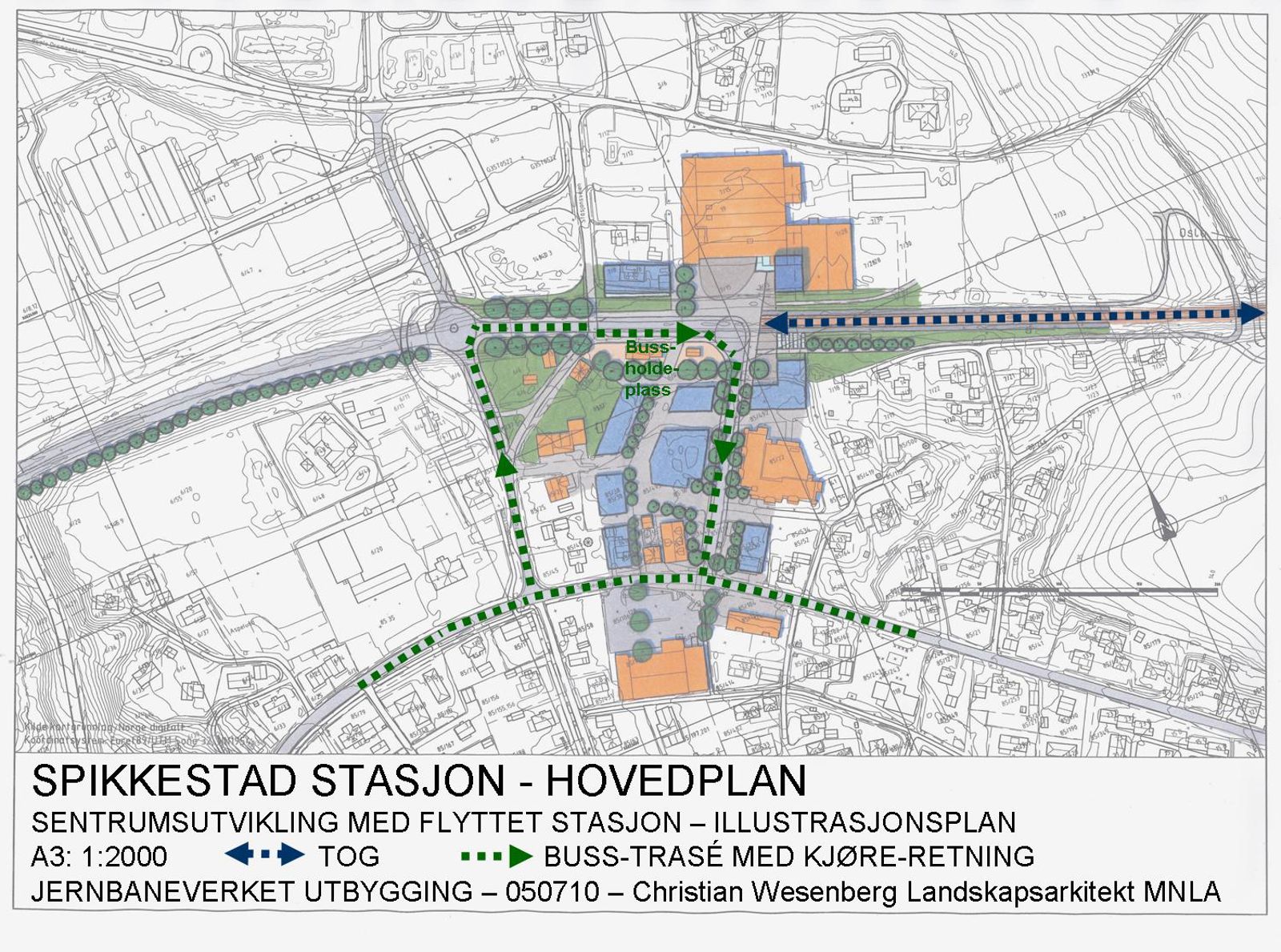

Planeksempel stasjon i by, tilgjengelegheit buss

Planeksempel stasjon i by, tilgjengelegheit buss

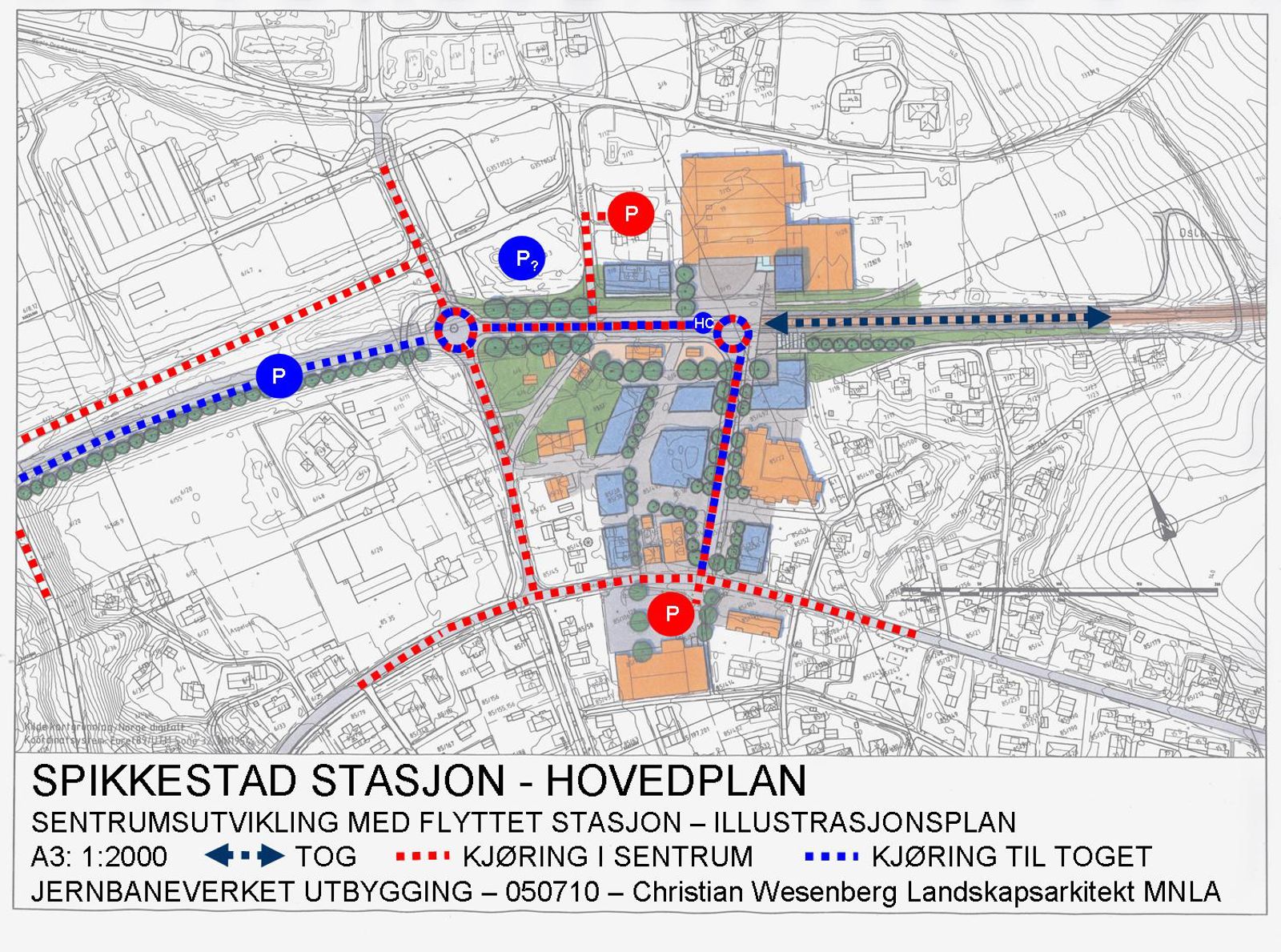

Planeksempel stasjon i by, tilgjengelegheit bil

Planeksempel stasjon i by, tilgjengelegheit bil

Hovedplan

Eksempel på situasjonsplan arkitektur

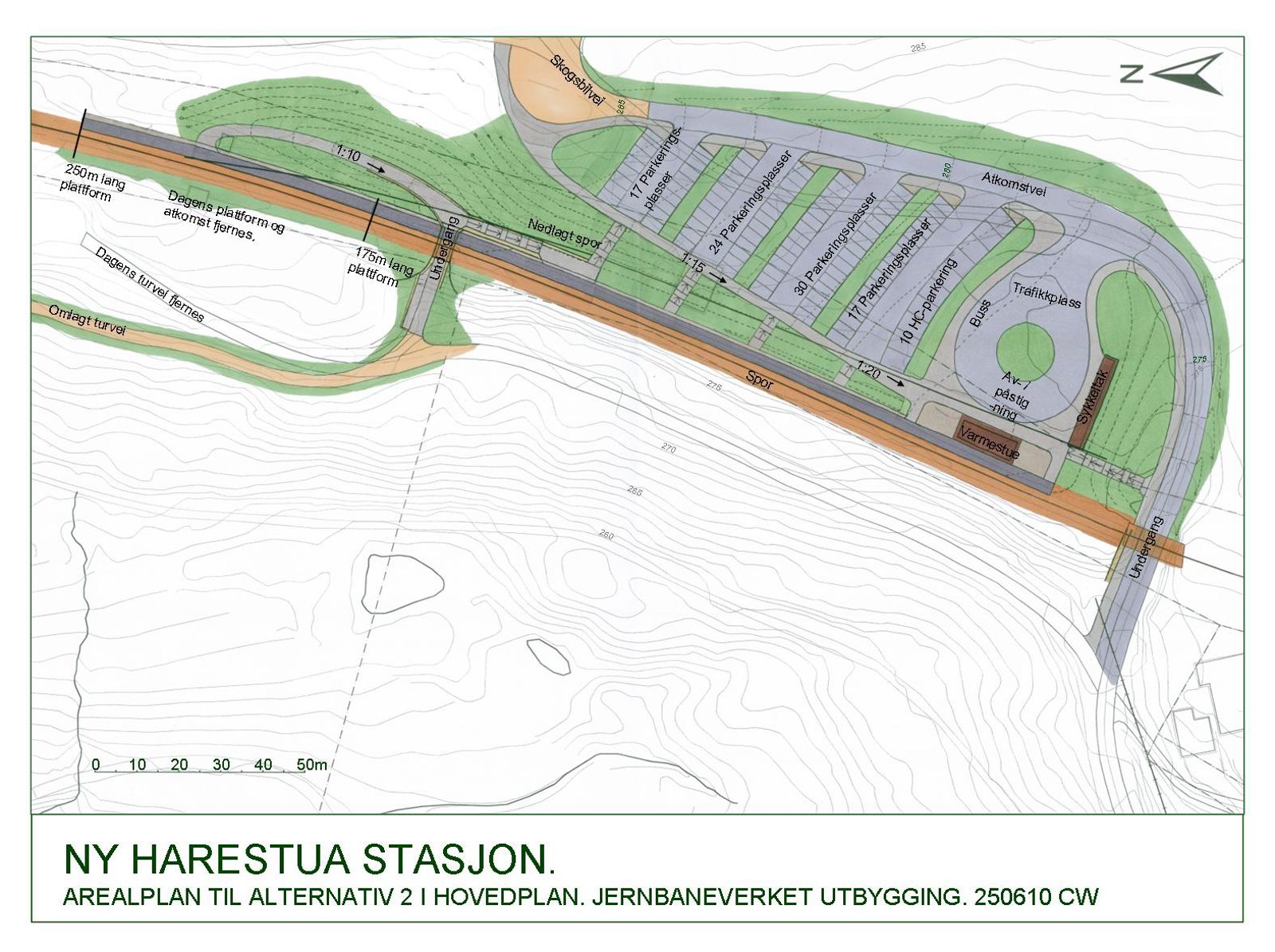

Situasjonsplan, Harestua stasjon

Eksempel på situasjonsplan arkitektur

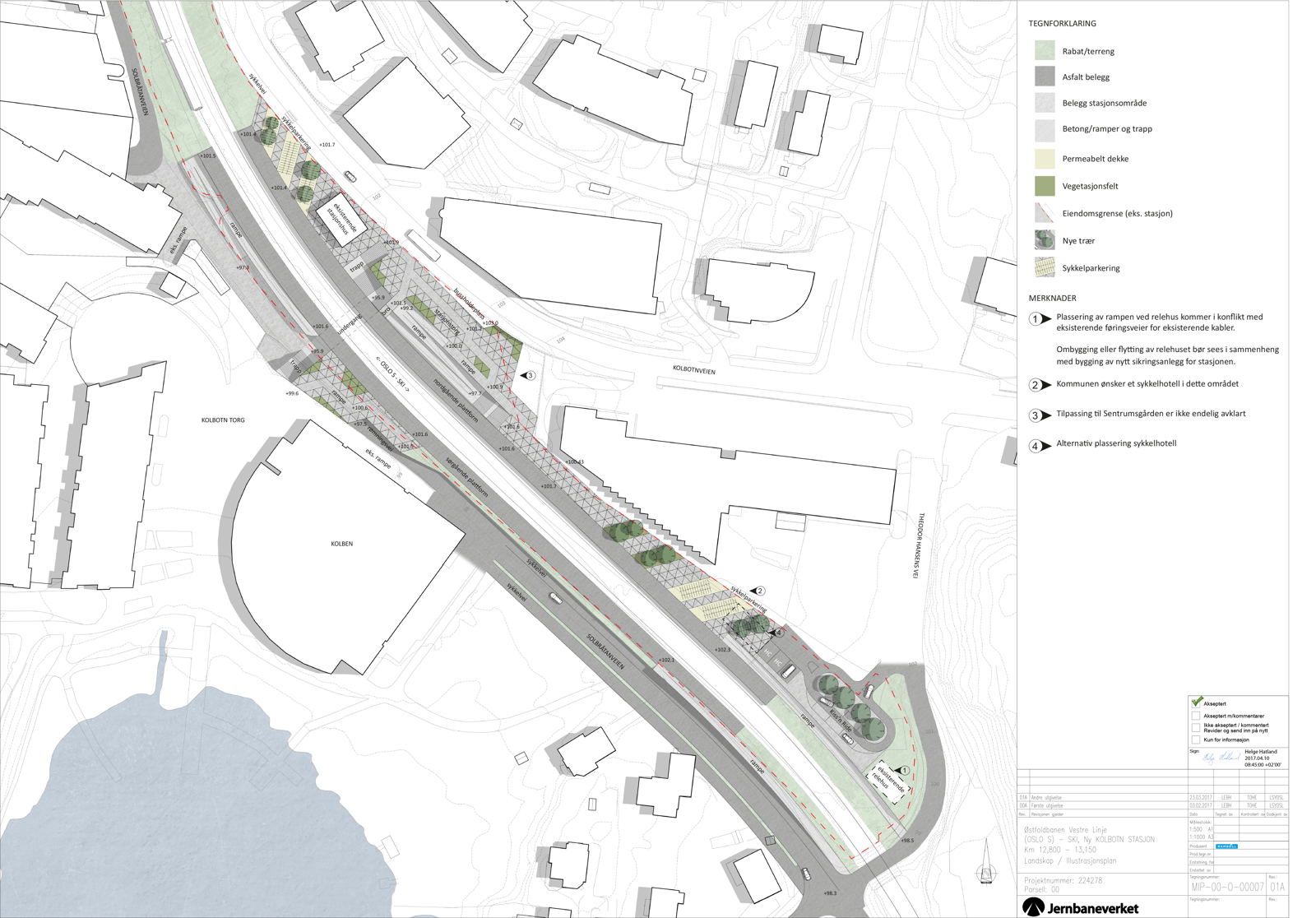

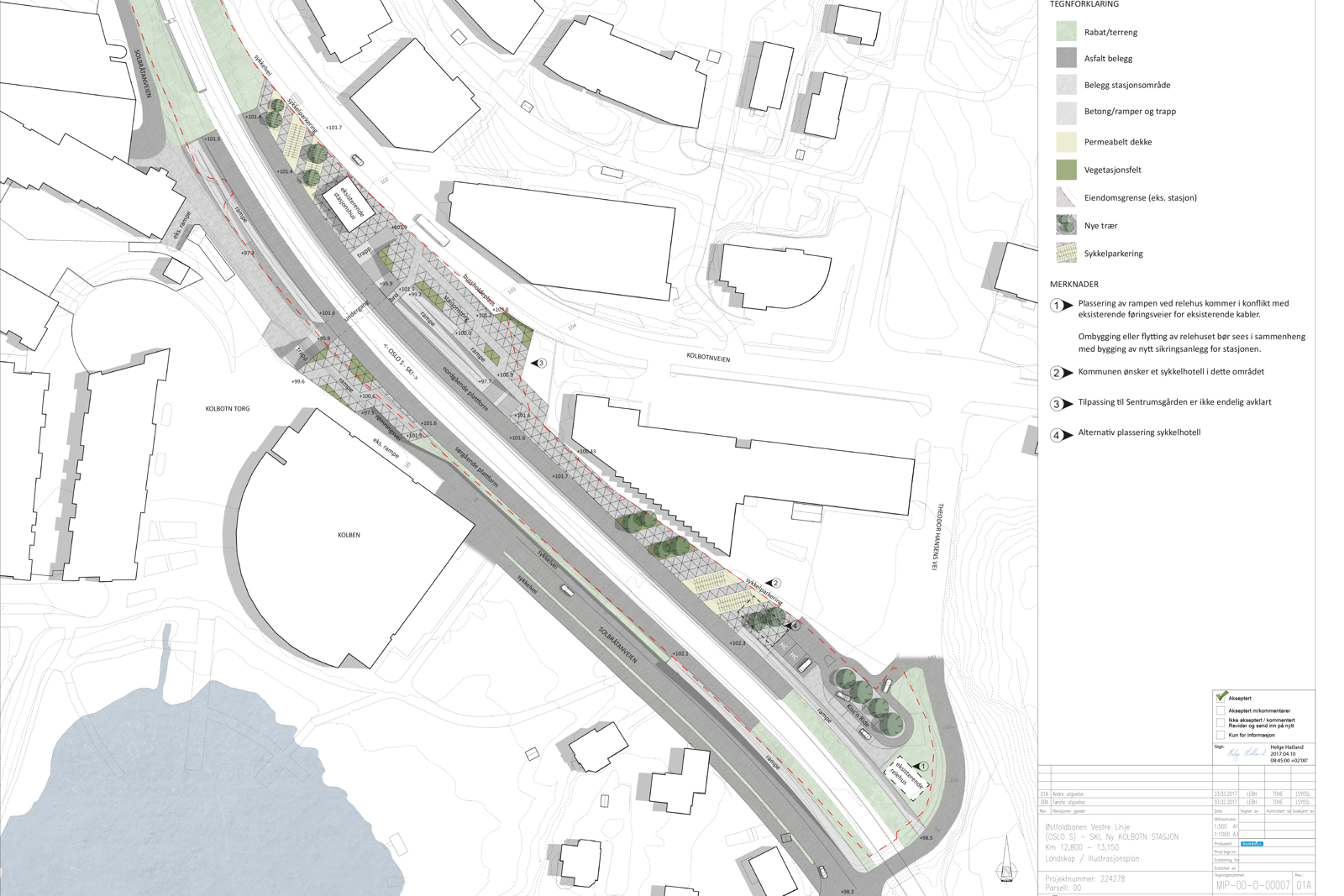

Situasjonsplan, Kolbotn stasjon

Eksempel på situasjonsplan arkitektur

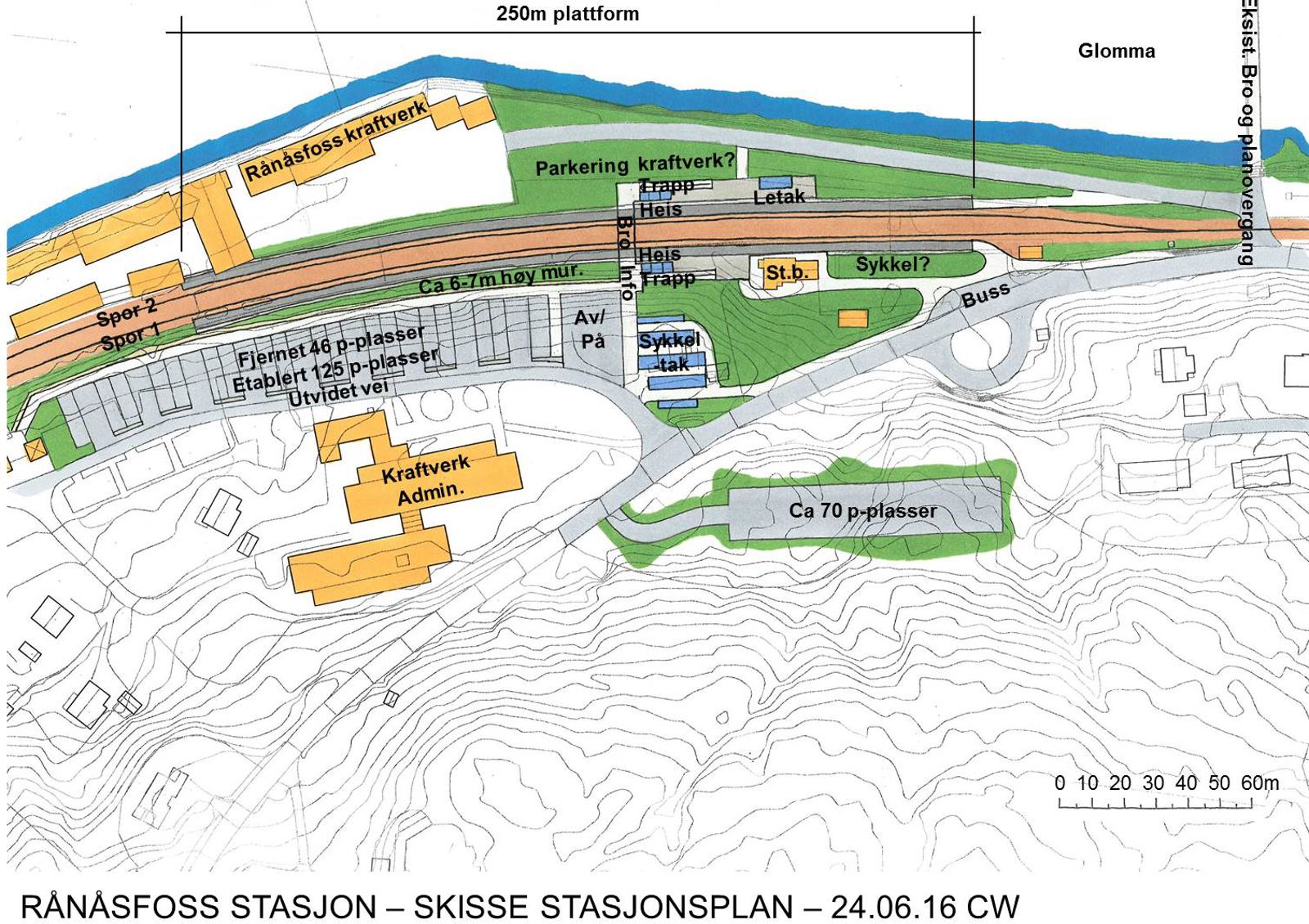

Situasjonsplan, Rånåsfoss stasjon

Eksempel på situasjonsplan arkitektur

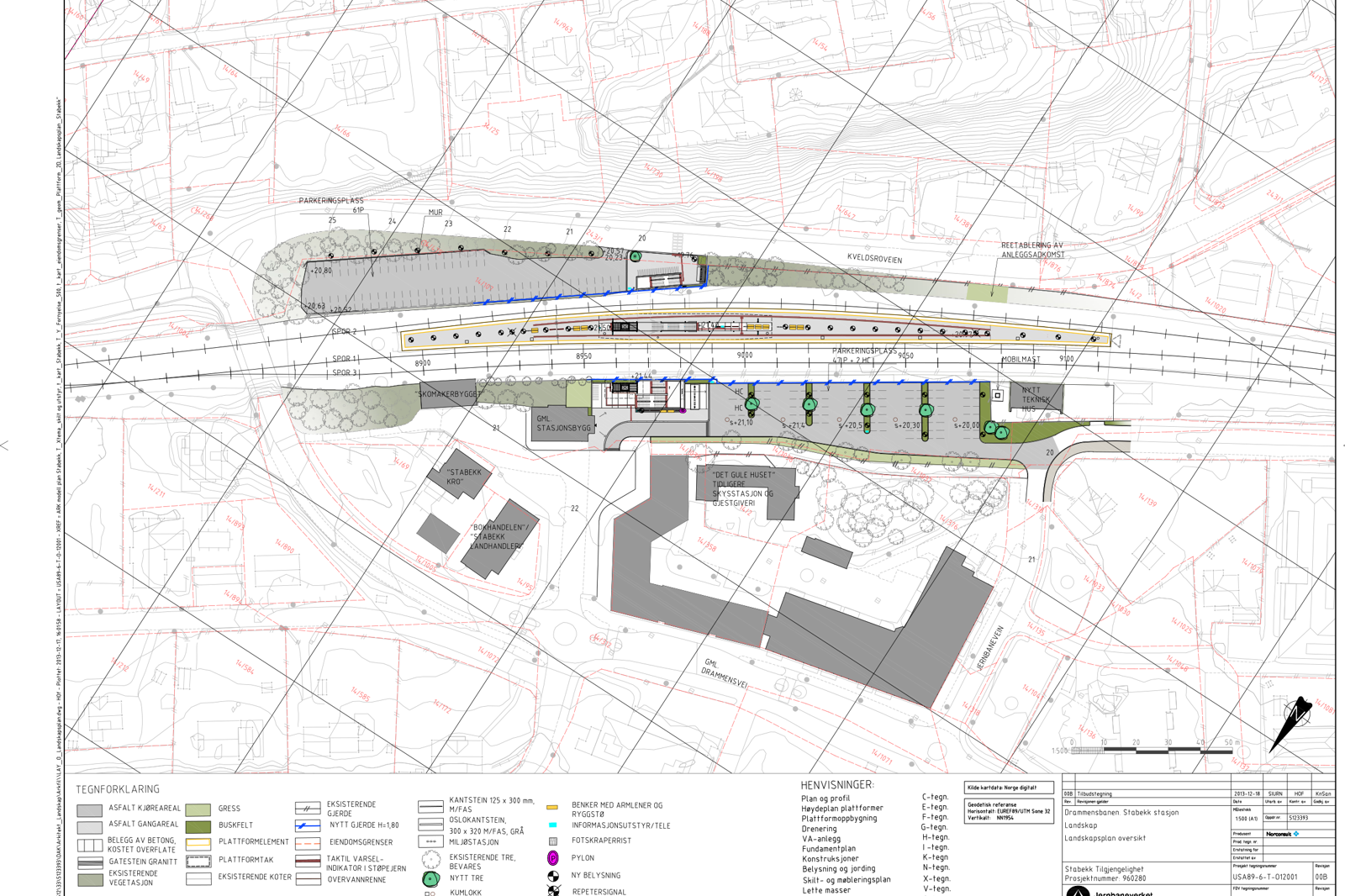

Situasjonsplan, Stabek stasjon

Detaljplan

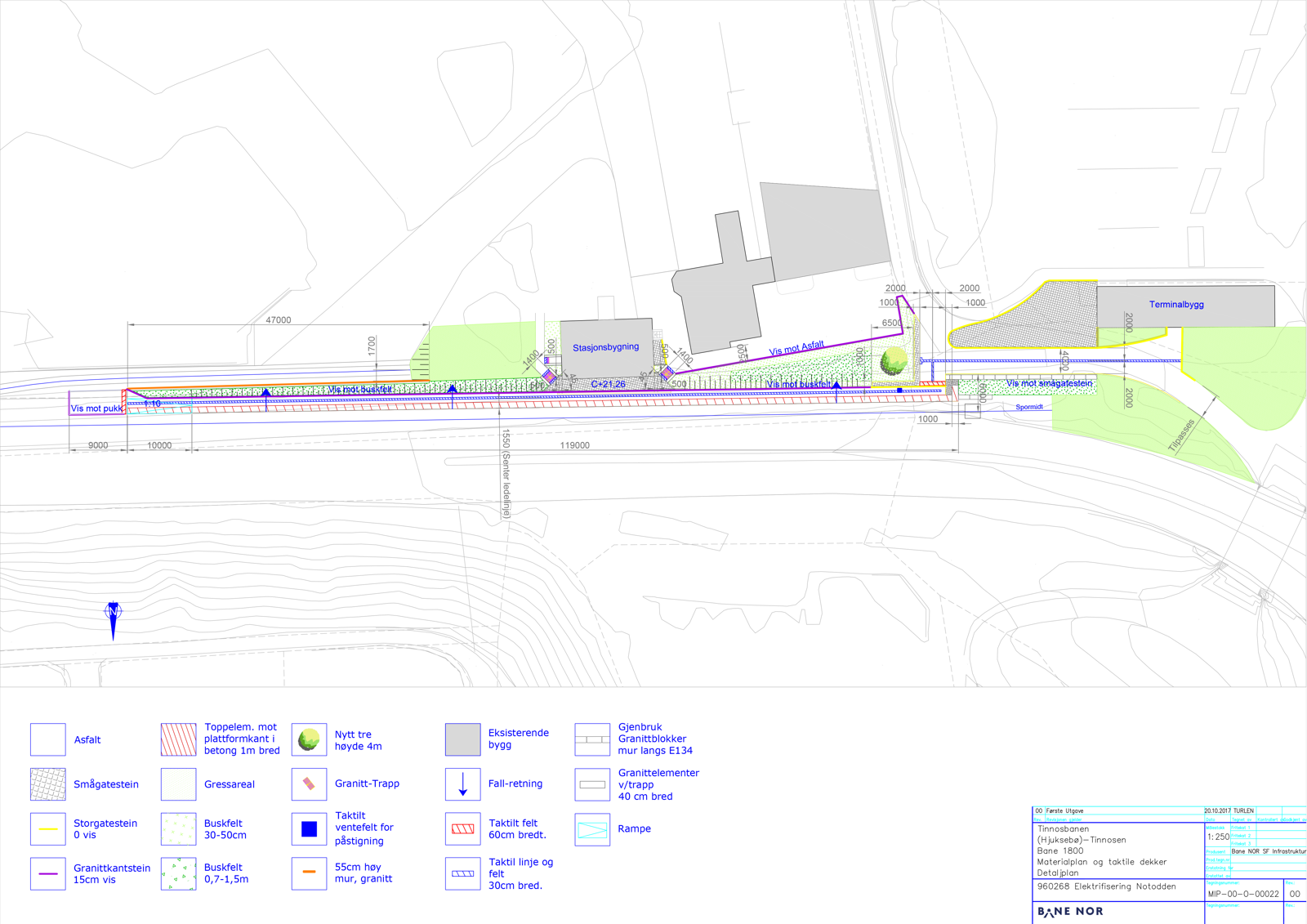

Eksempel på plan materialer, taktile dekker og beplantning, Notodden stasjon

Plan materialer, taktile dekker og beplantning, Notodden stasjon

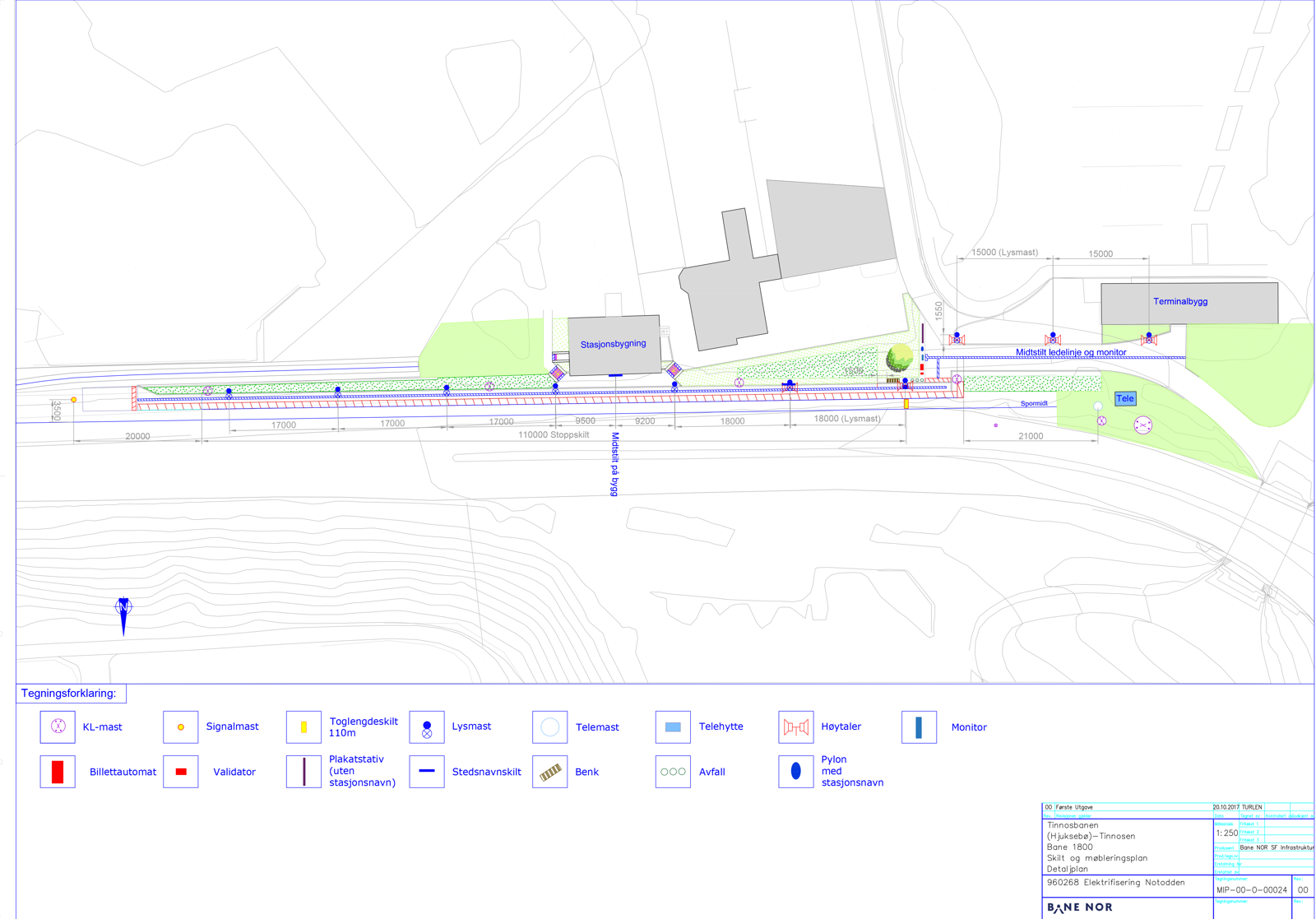

Eksempel på plan skilt og møblering, Notodden stasjon

Plan skilt og møblering, Notodden stasjon
