M-teikning: Teleanlegg, PIA

M-teikningar viser teleanlegg og fysisk infrastruktur for telekommunikasjonsformål (Physical Infrastructure Access). På denne sida finn du eksempel på korleis slike teikningar kan utformast.

Detaljplan

Utstyrsplassering

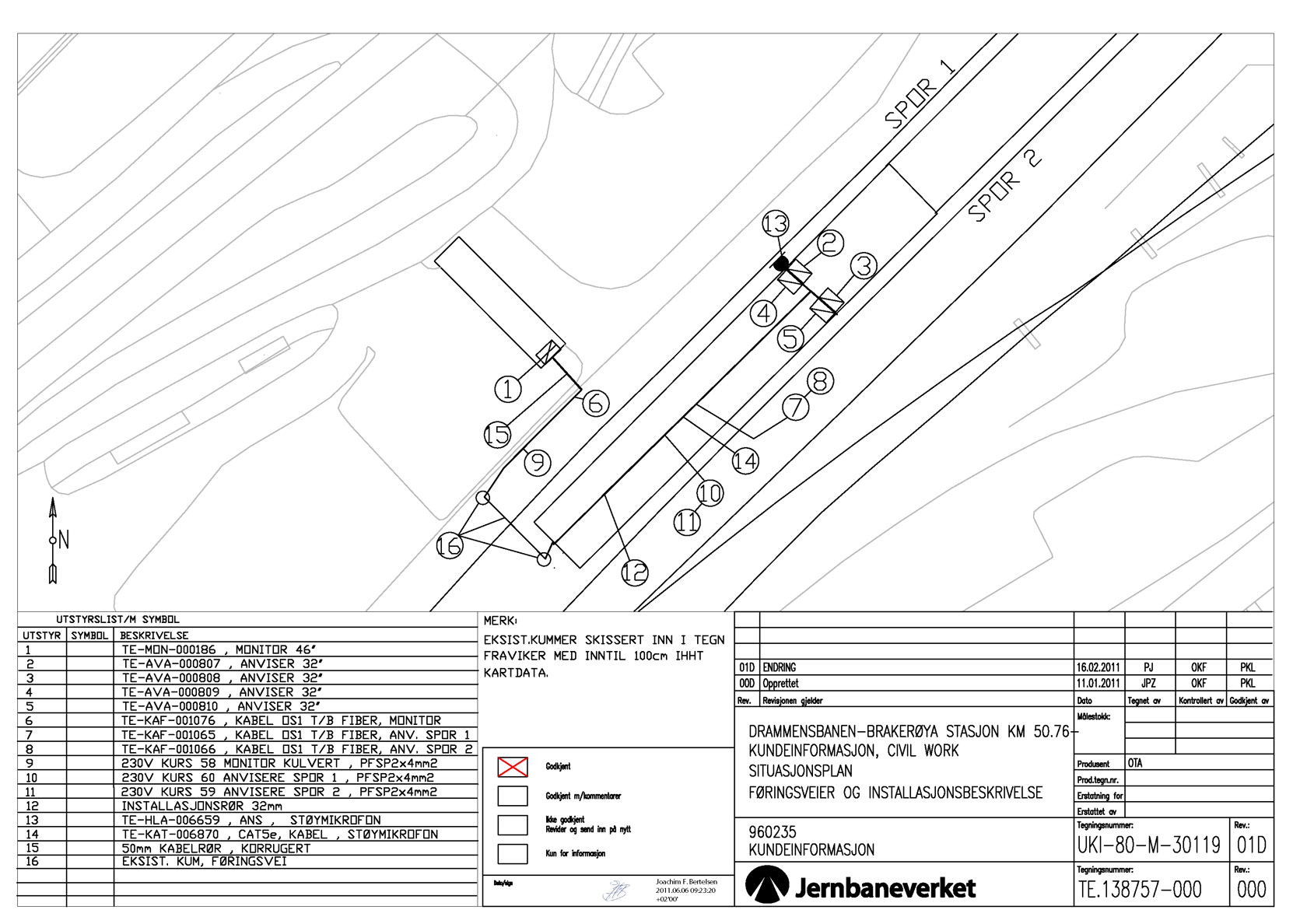

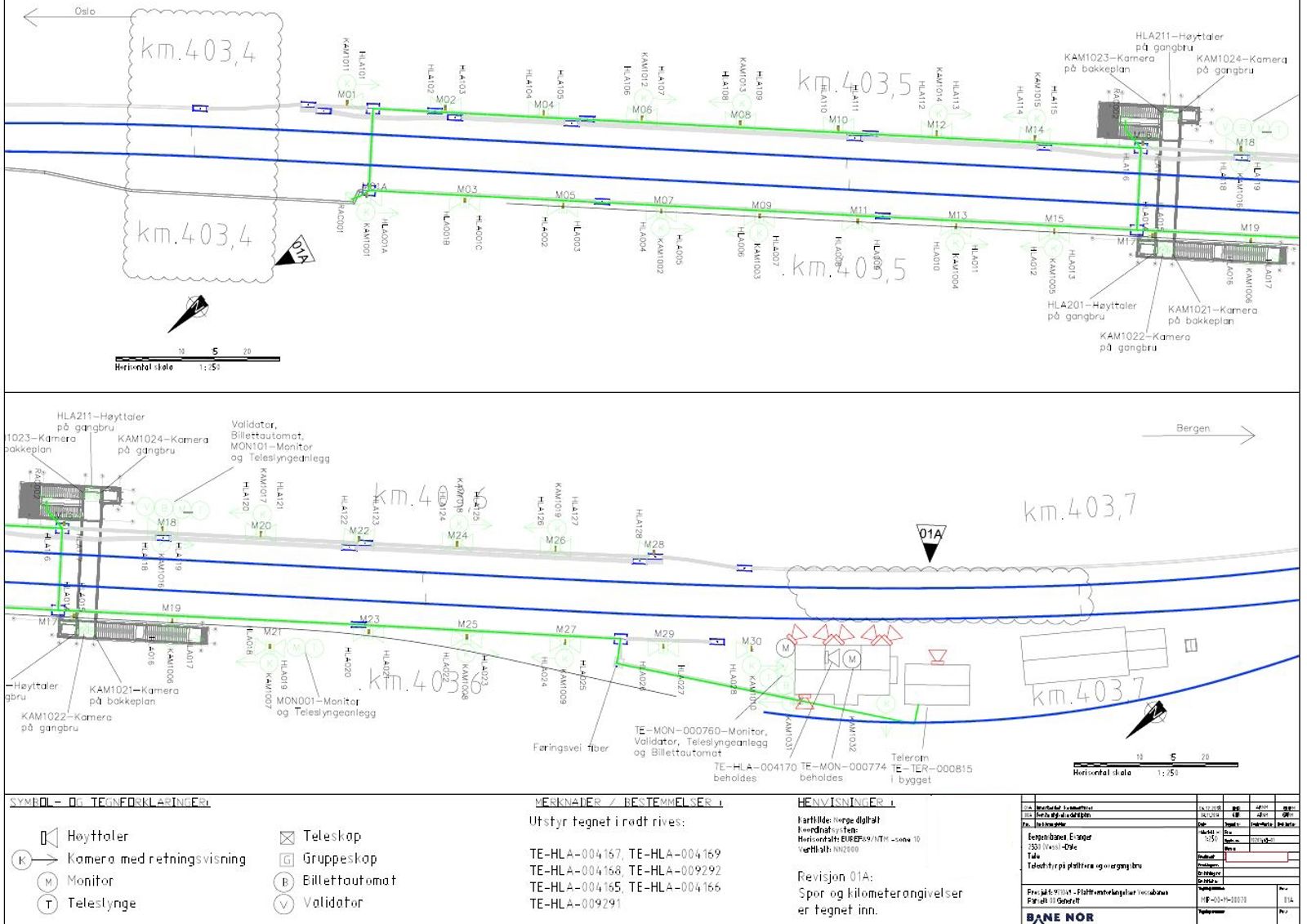

Eksempelteikning utstyrsplassering detaljplan

Utvendig utstyrsplassering. Dummynummer er påført som objektnummer i tidleg planfase. Desse blir retta til dei rette nummera som skal registrerast i Maximo i Som bygget – tegningene. Det er viktig å ha med info om kva symbola betyr i merknadsfeltet.

Telerom

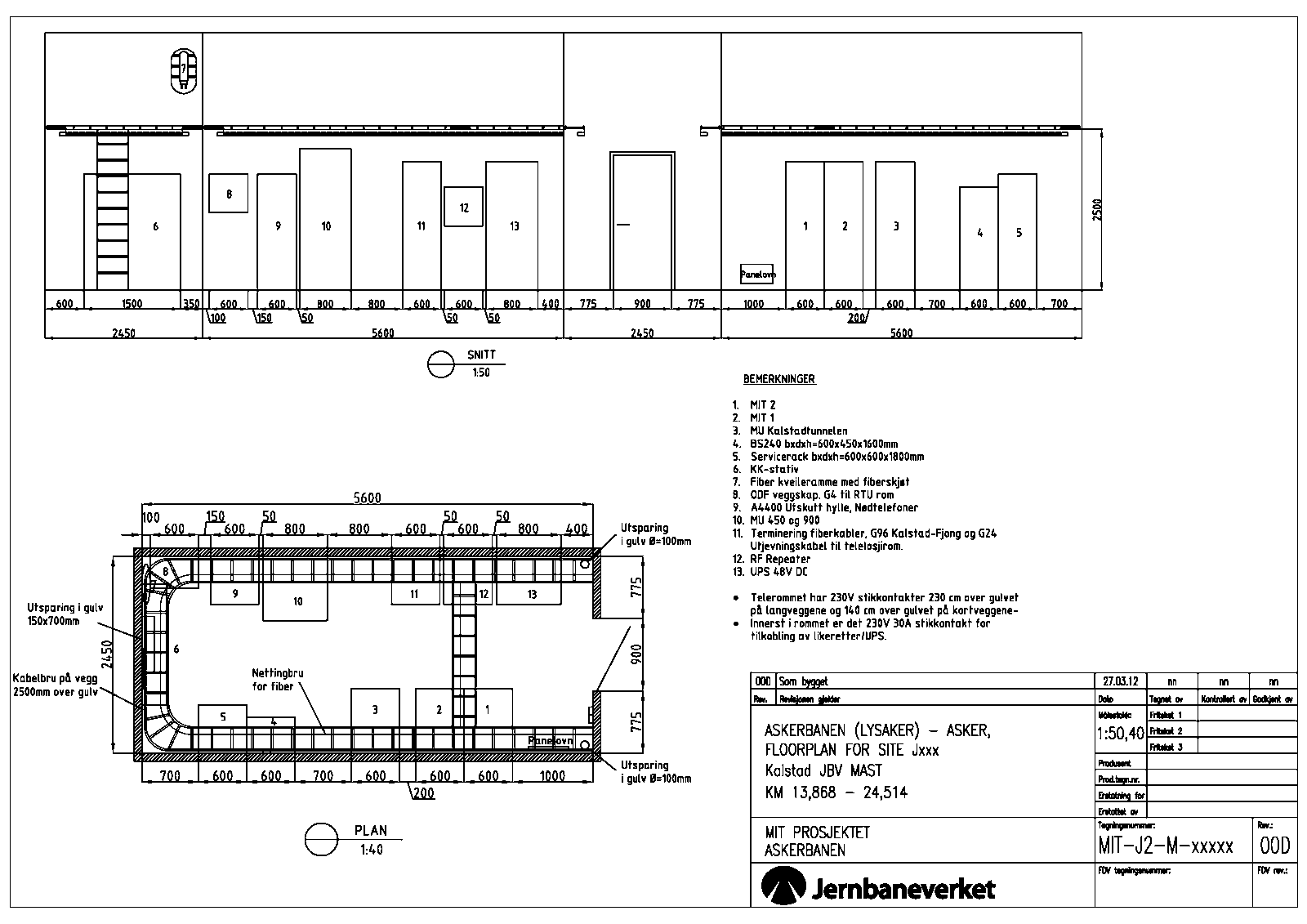

Eksempel på Telerom disponering i 1 romløysing dagsone

Telerom disponering i 1 romløysing dagsone

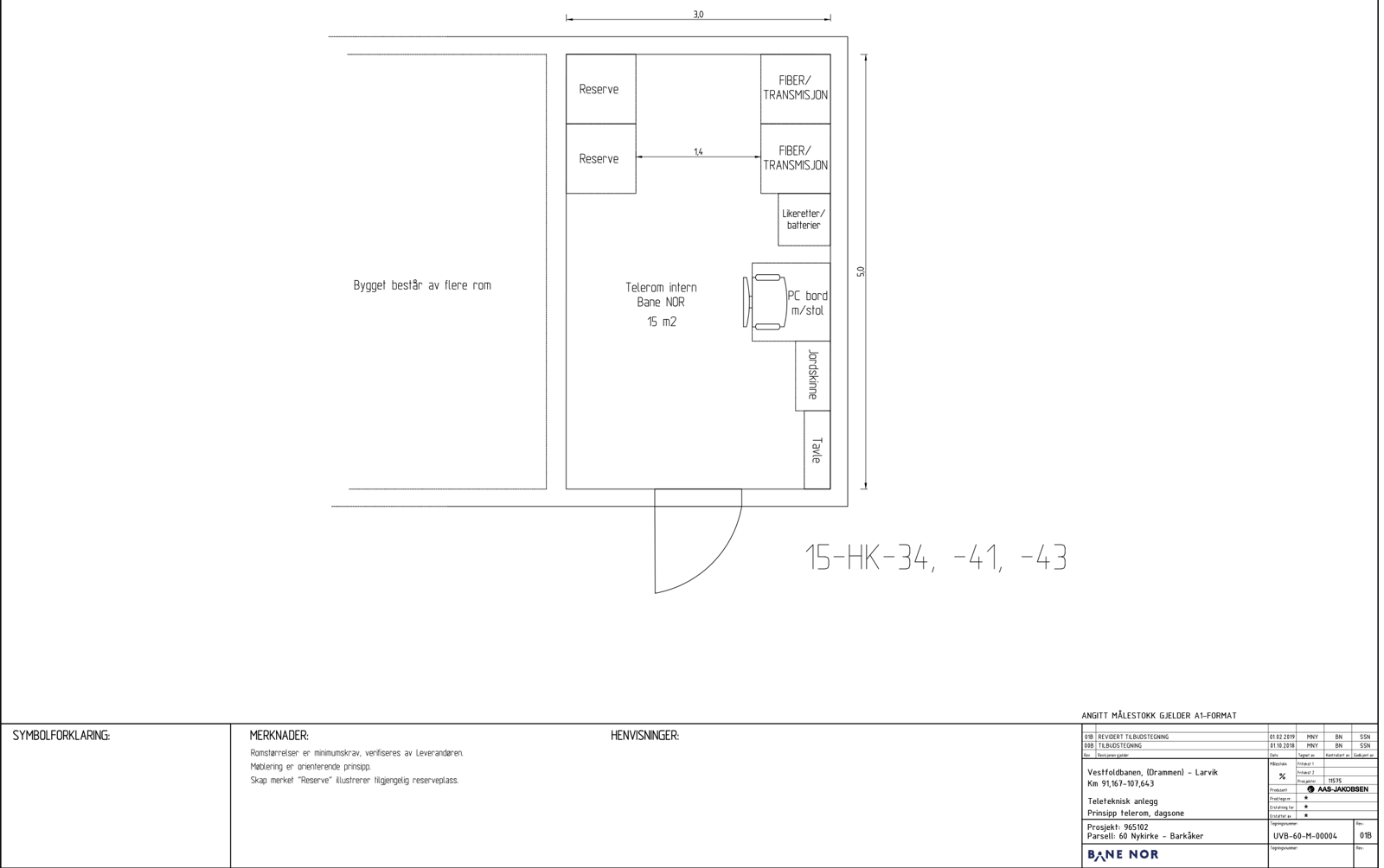

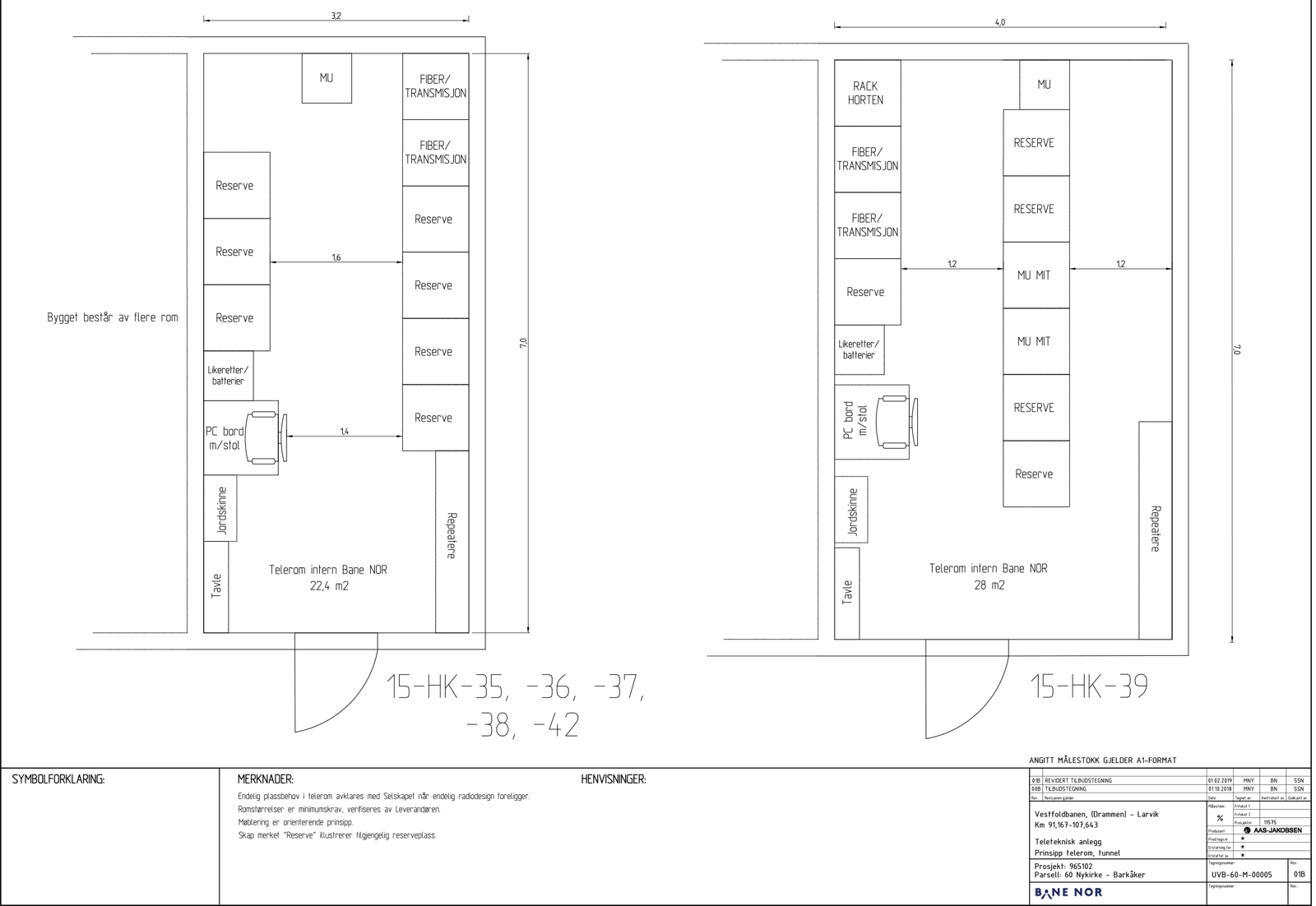

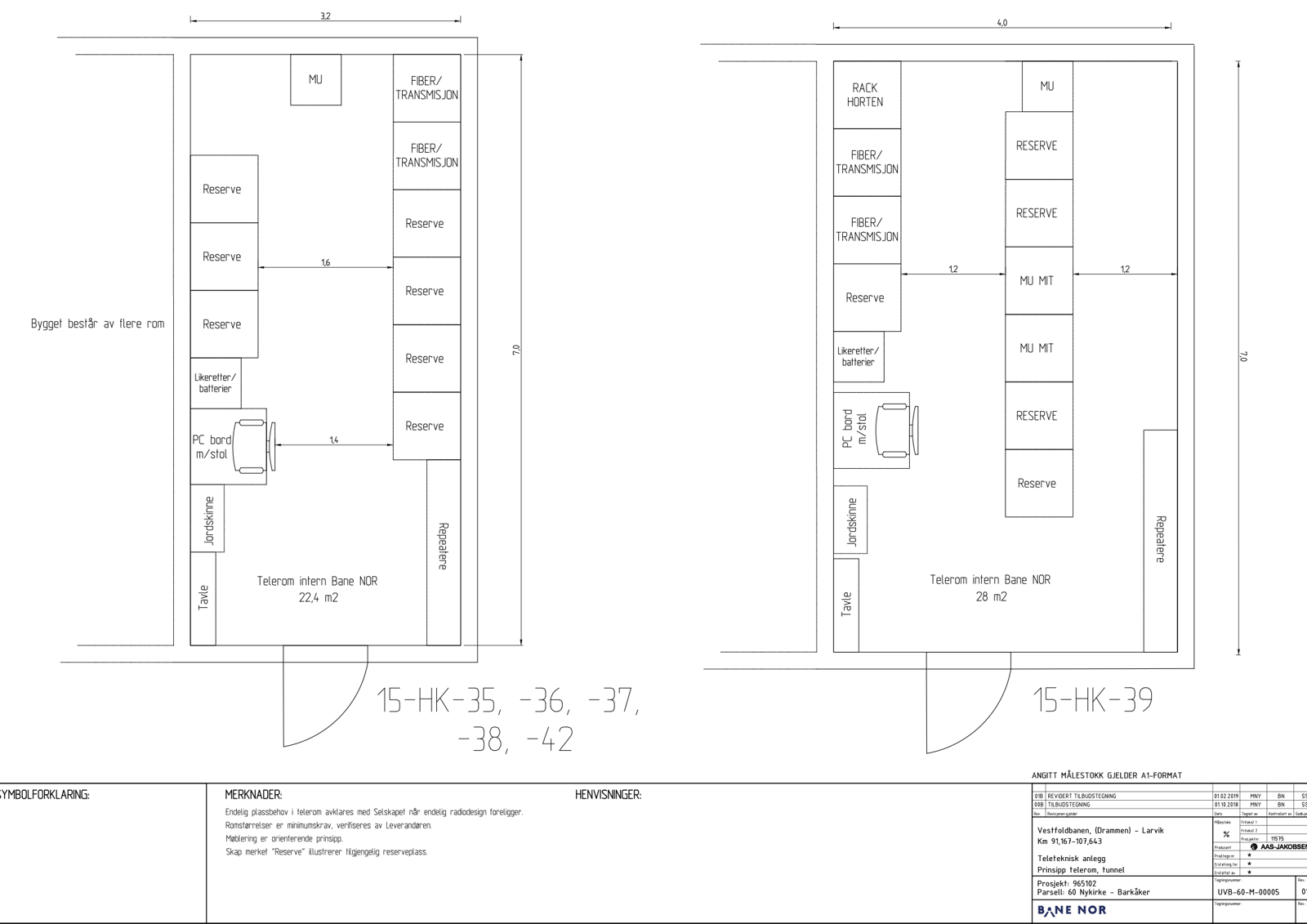

Prinsipp telerom tunnel

Prinsipp telerom tunnel

Kabelanlegg

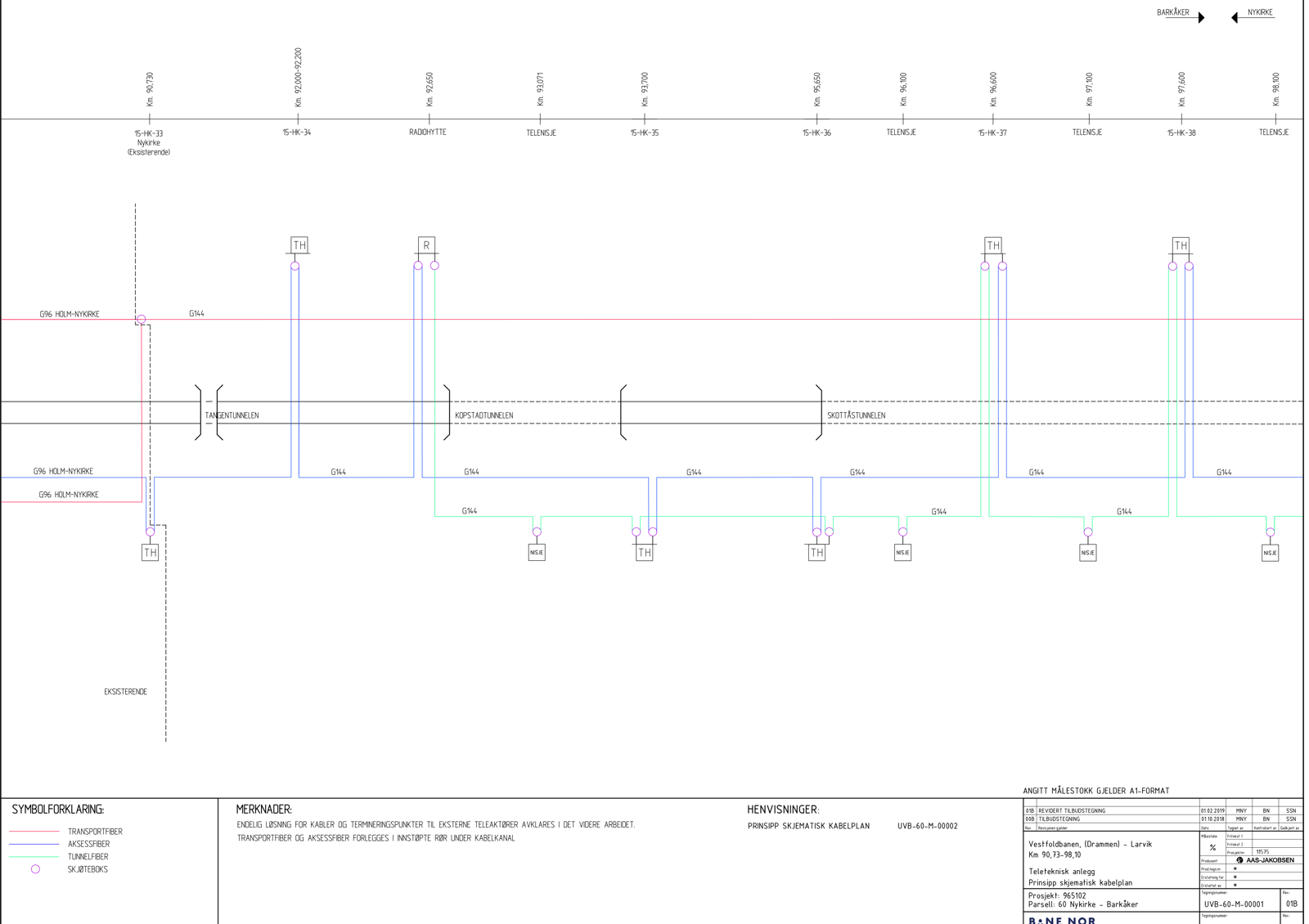

Eksempel på nettstruktur

Nettstruktur

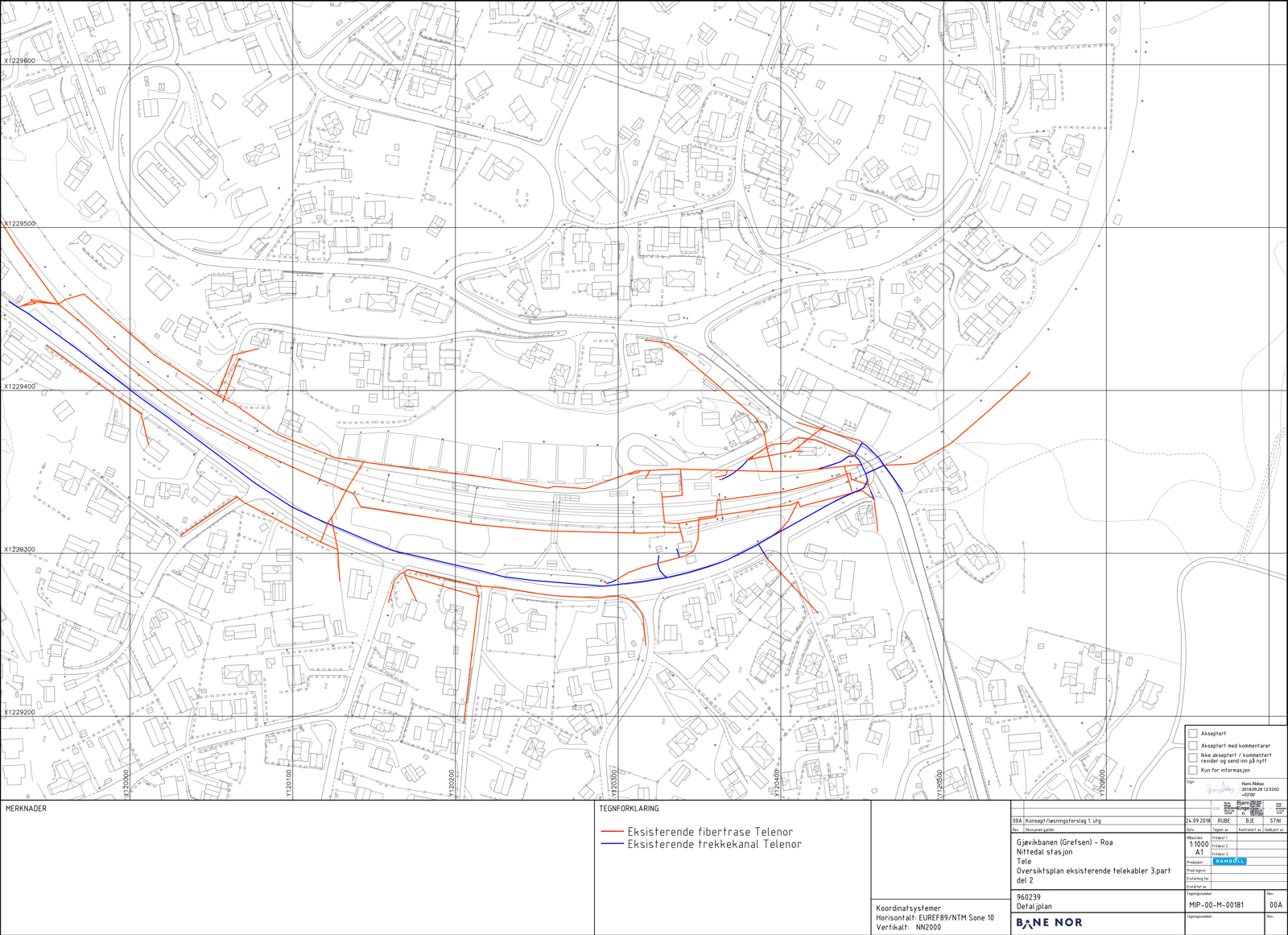

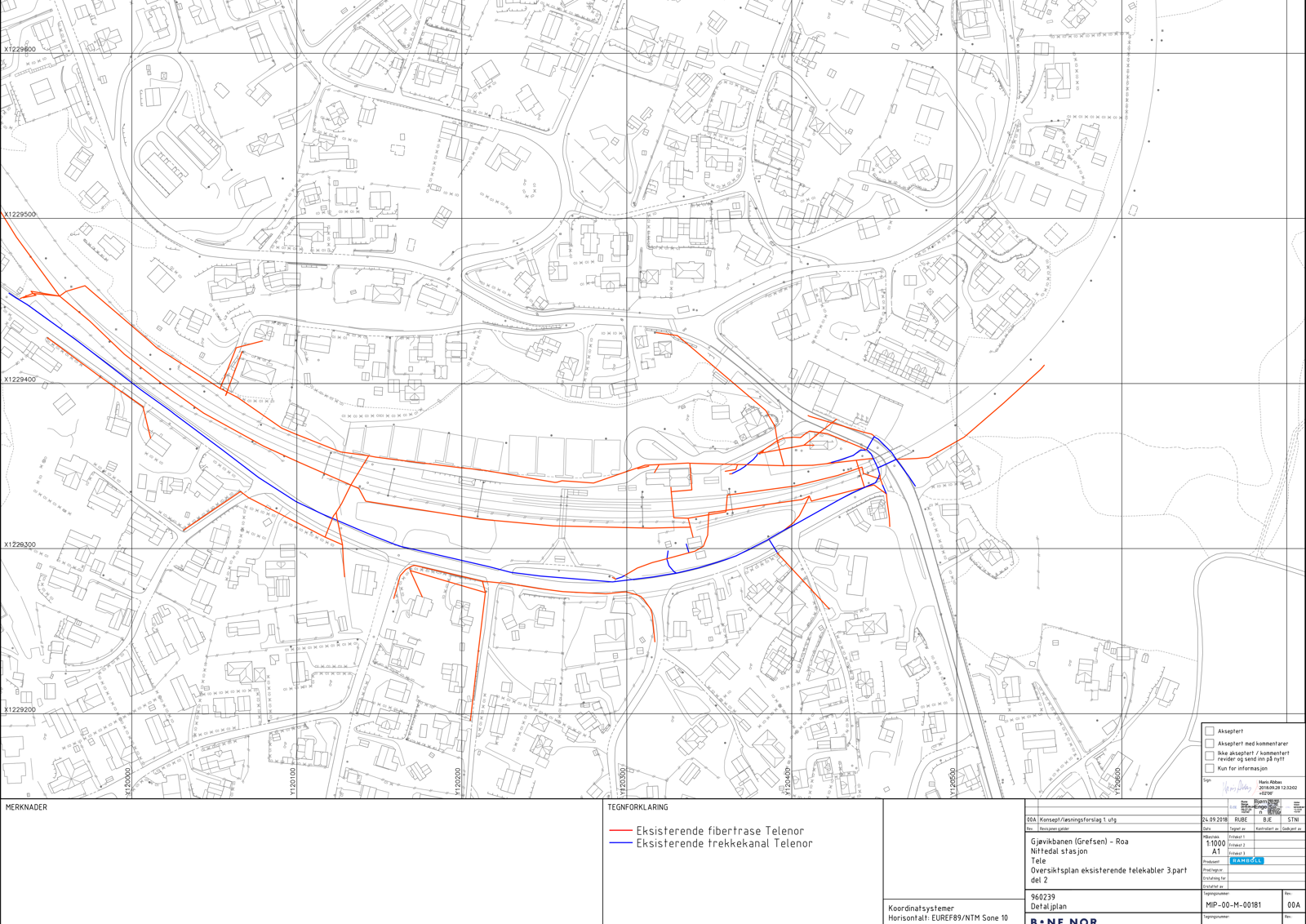

Eksempel på eksisterande telekablar

Eksisterande telekablar

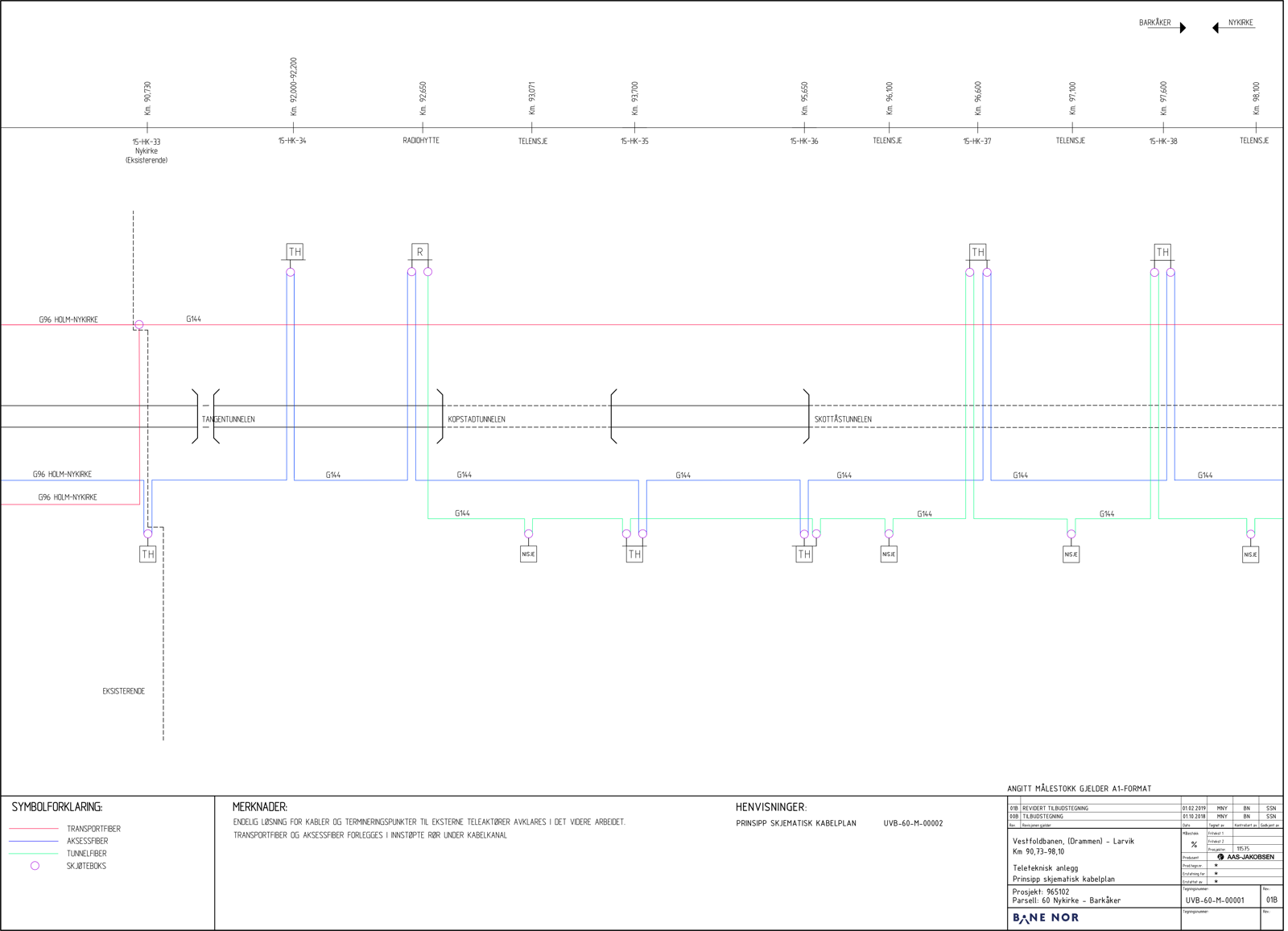

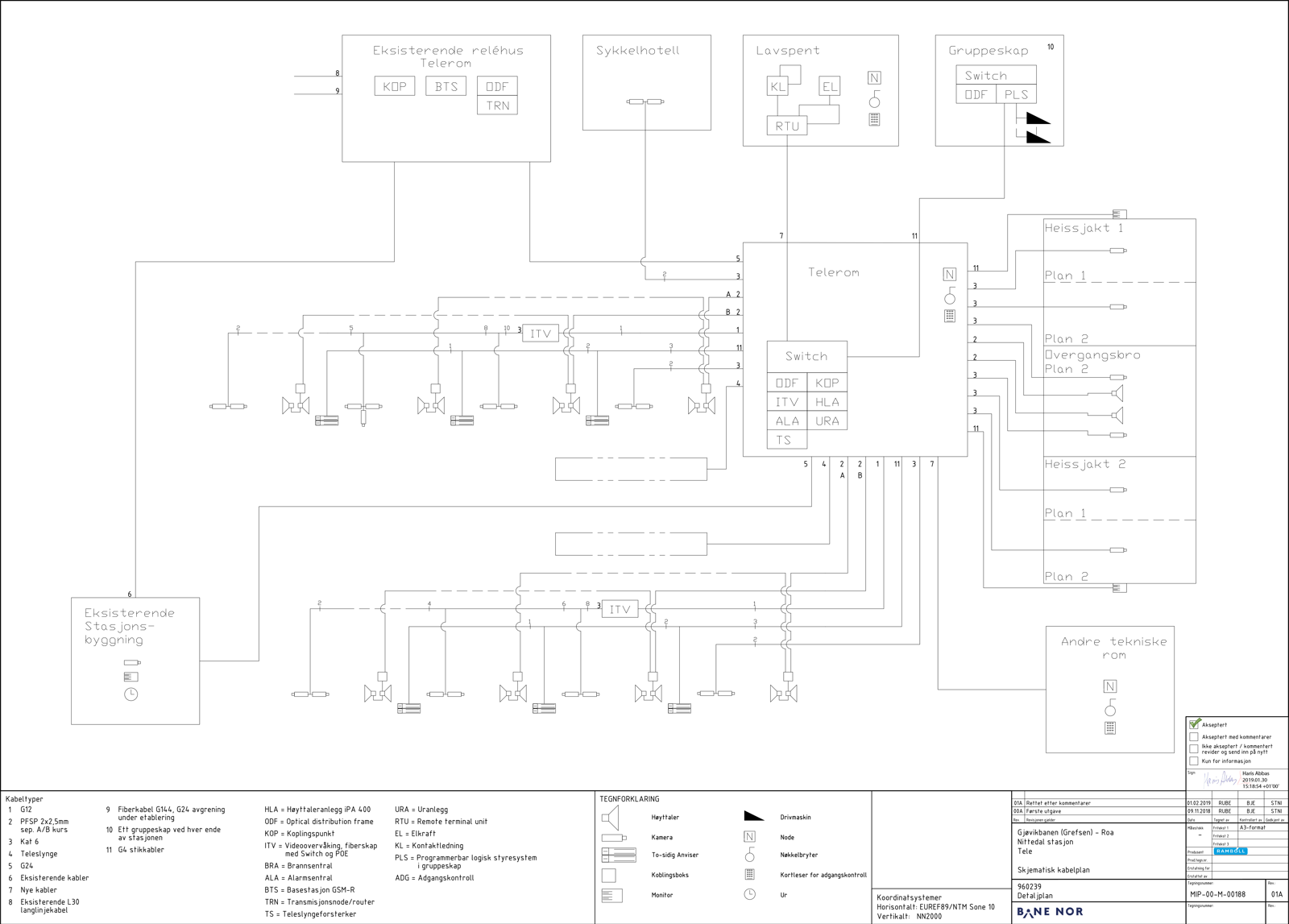

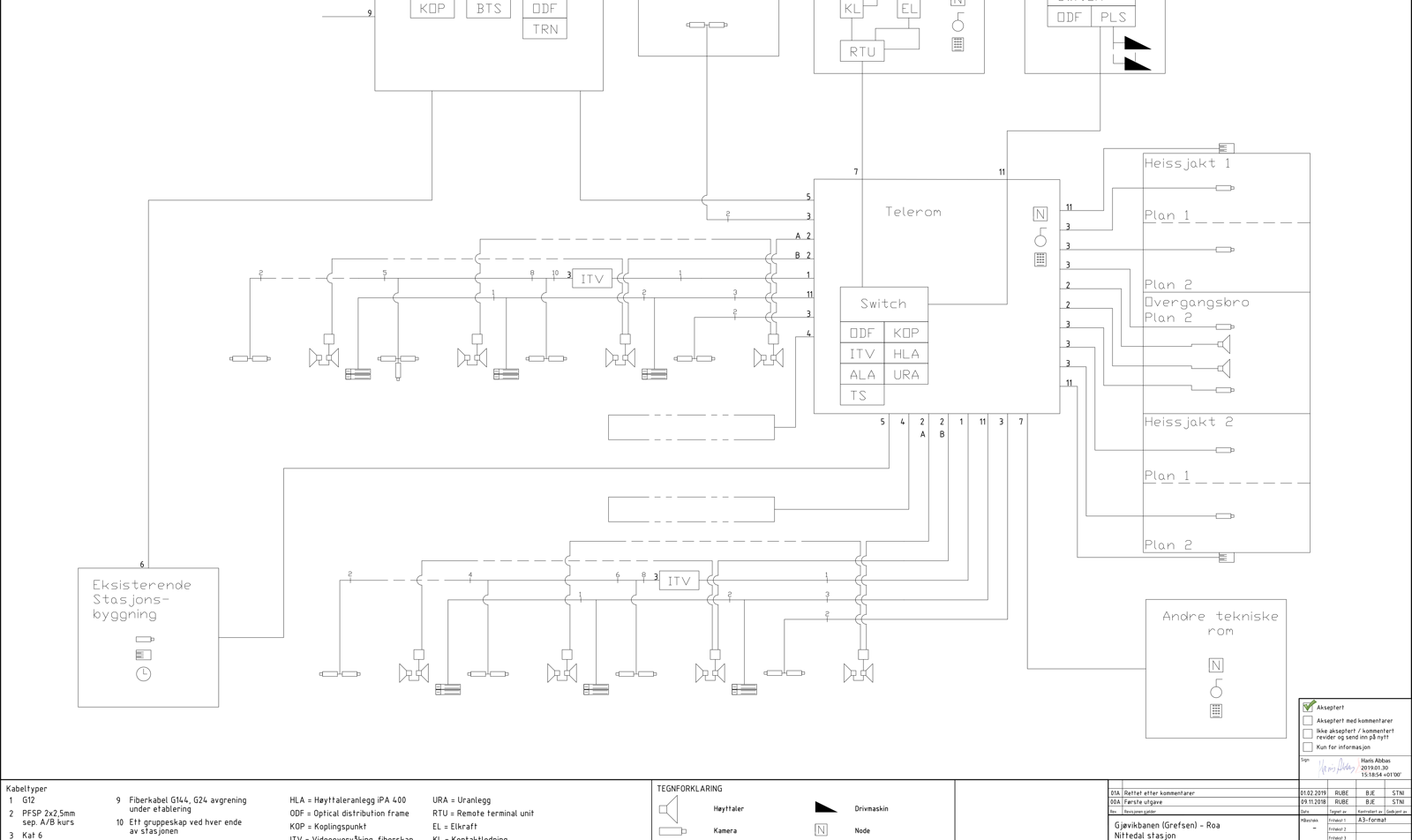

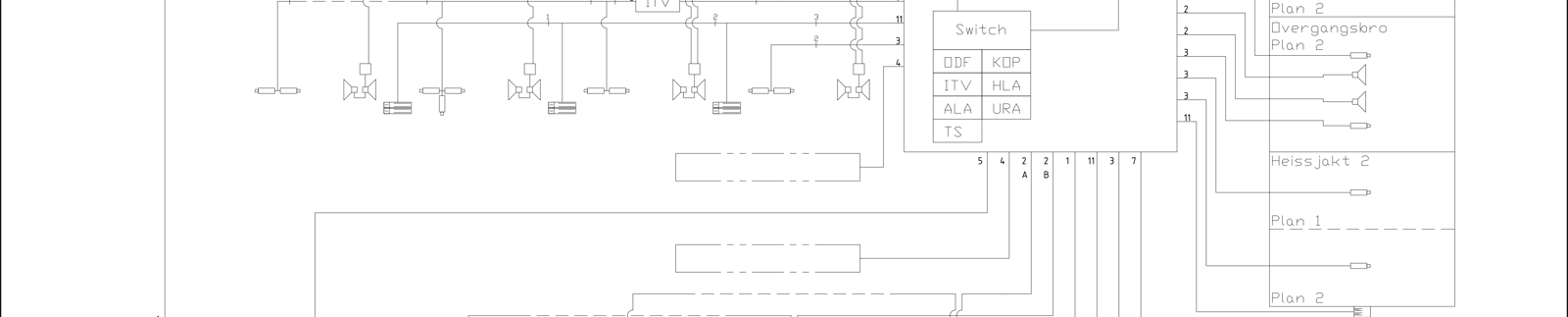

Eksempel på skjematisk kabelplan

Skjematisk kabelplan

Transmisjonssystem

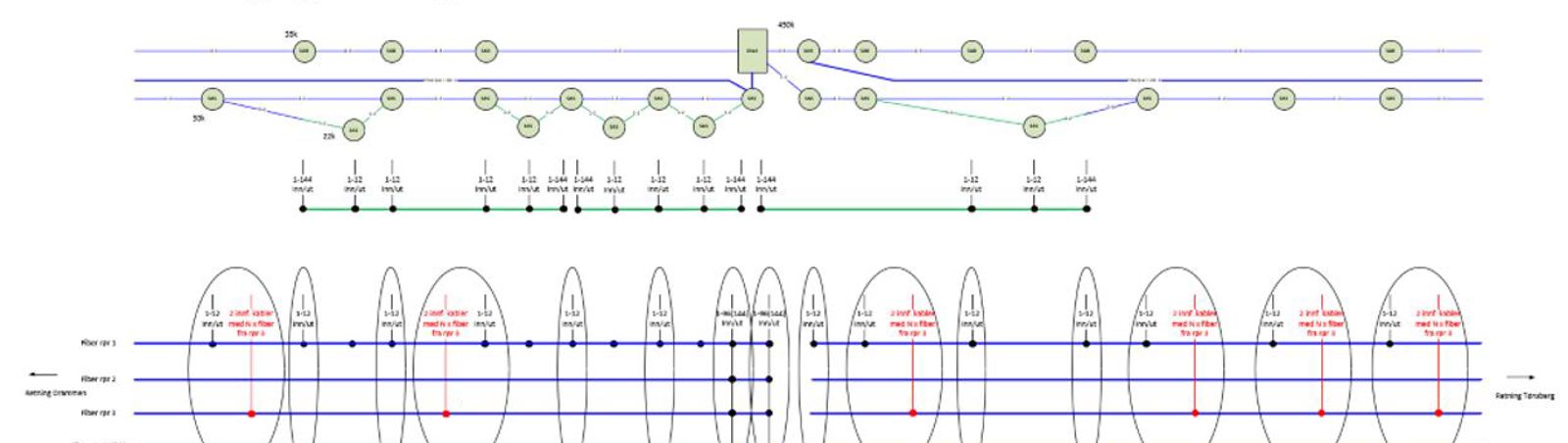

Eksempel på transmisjonssystem

Transmisjonssystem

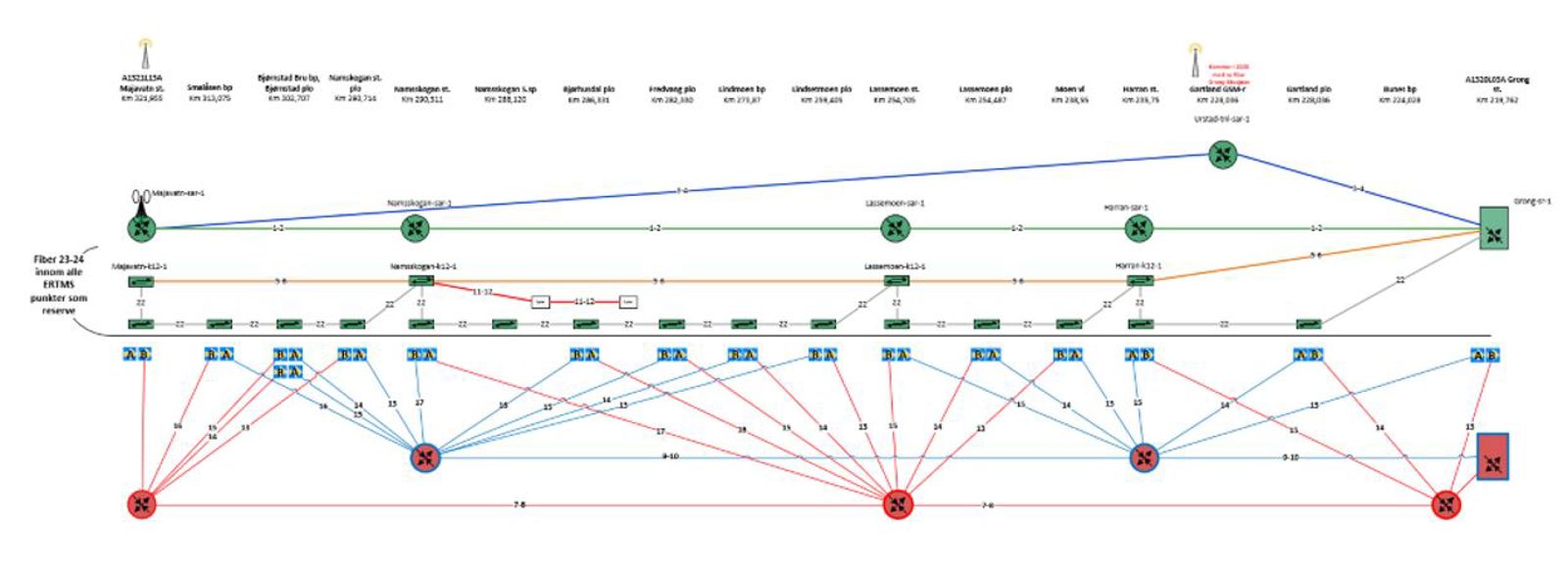

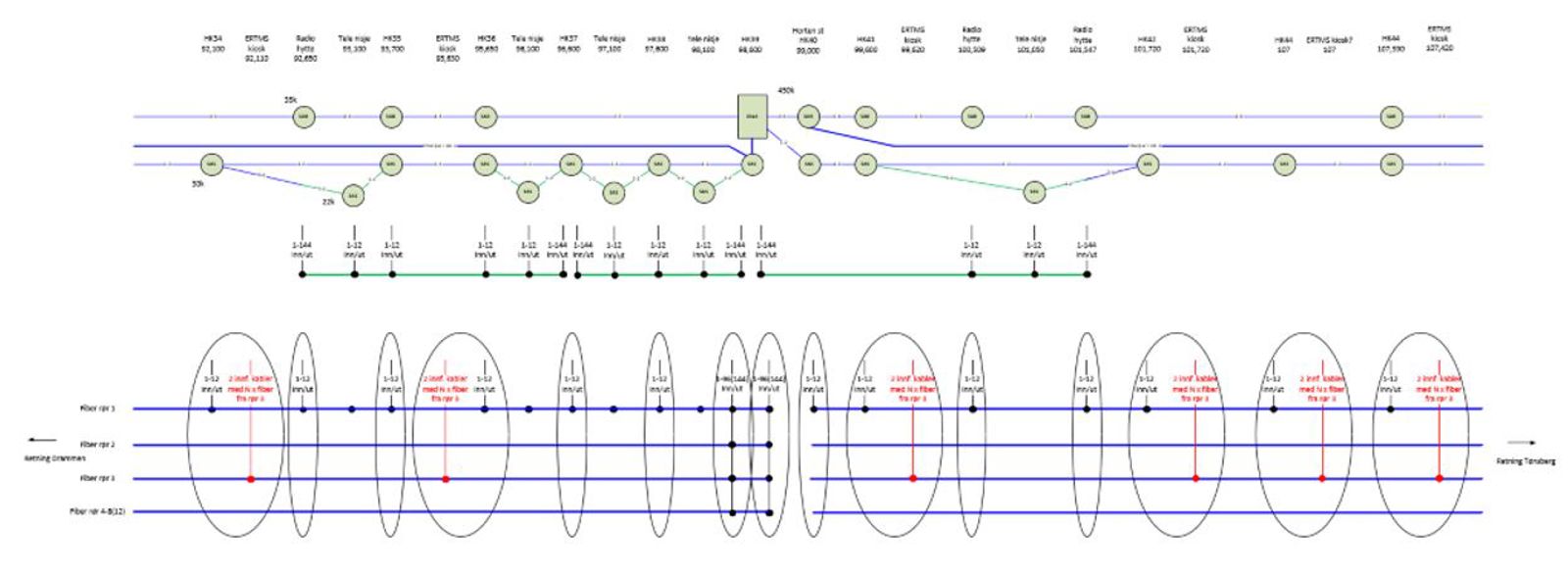

Eksempel på prinsippskisse av transmisjonsnett

Prinsippskisse av transmisjonsnett

Skjematisk kabling

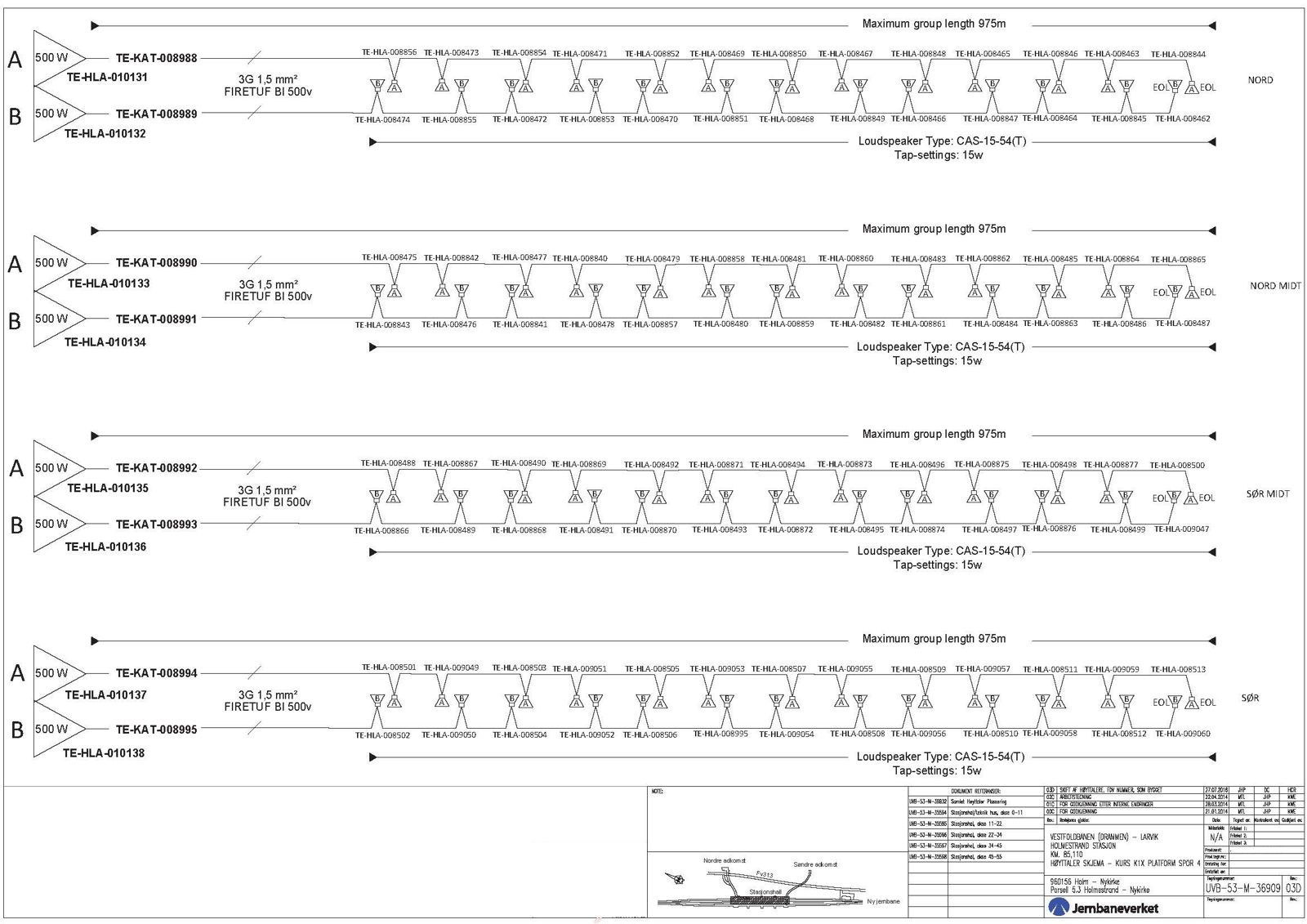

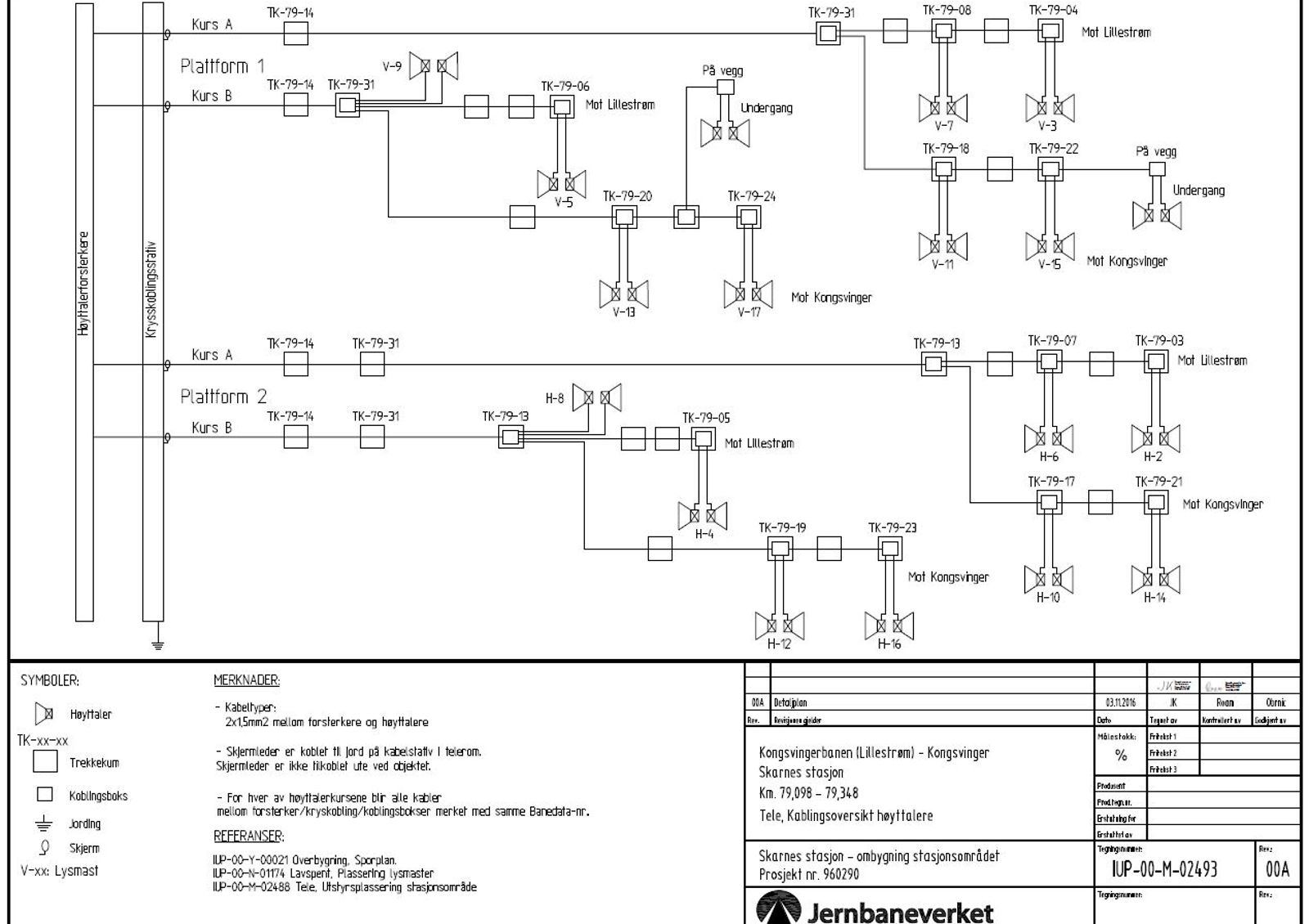

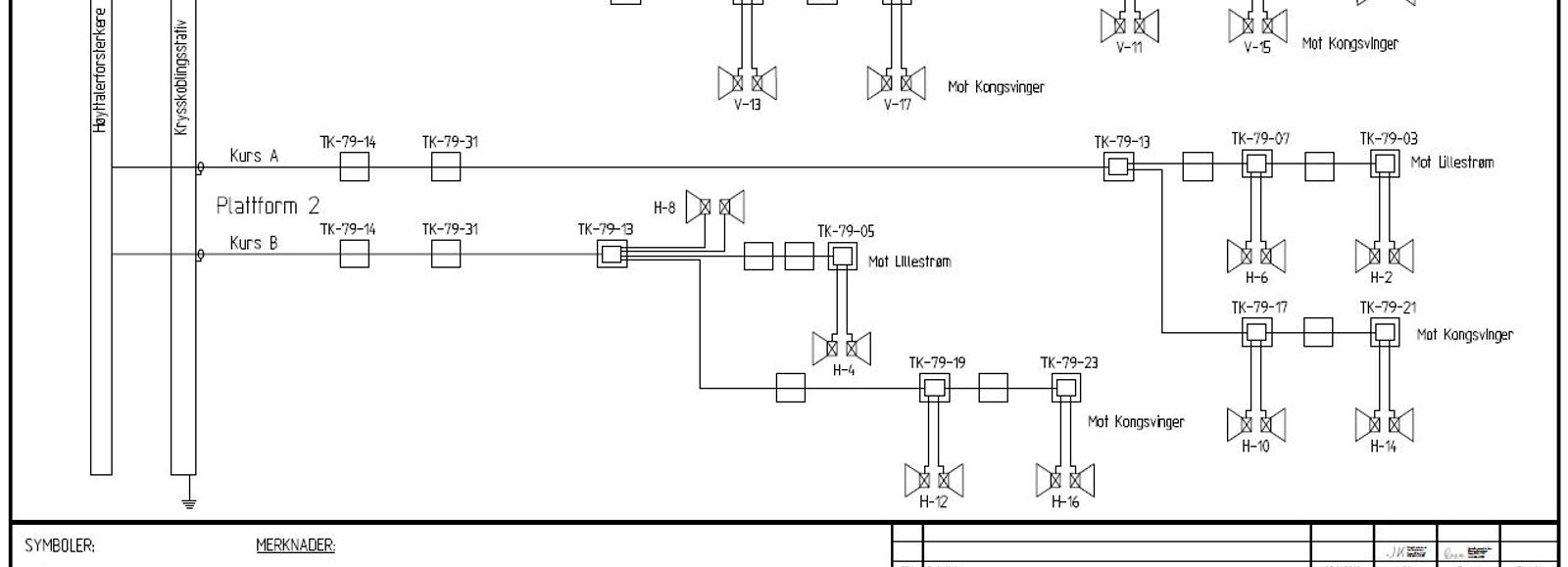

Eksempel på kabling av høgtalarar

Kabling av høgtalarar

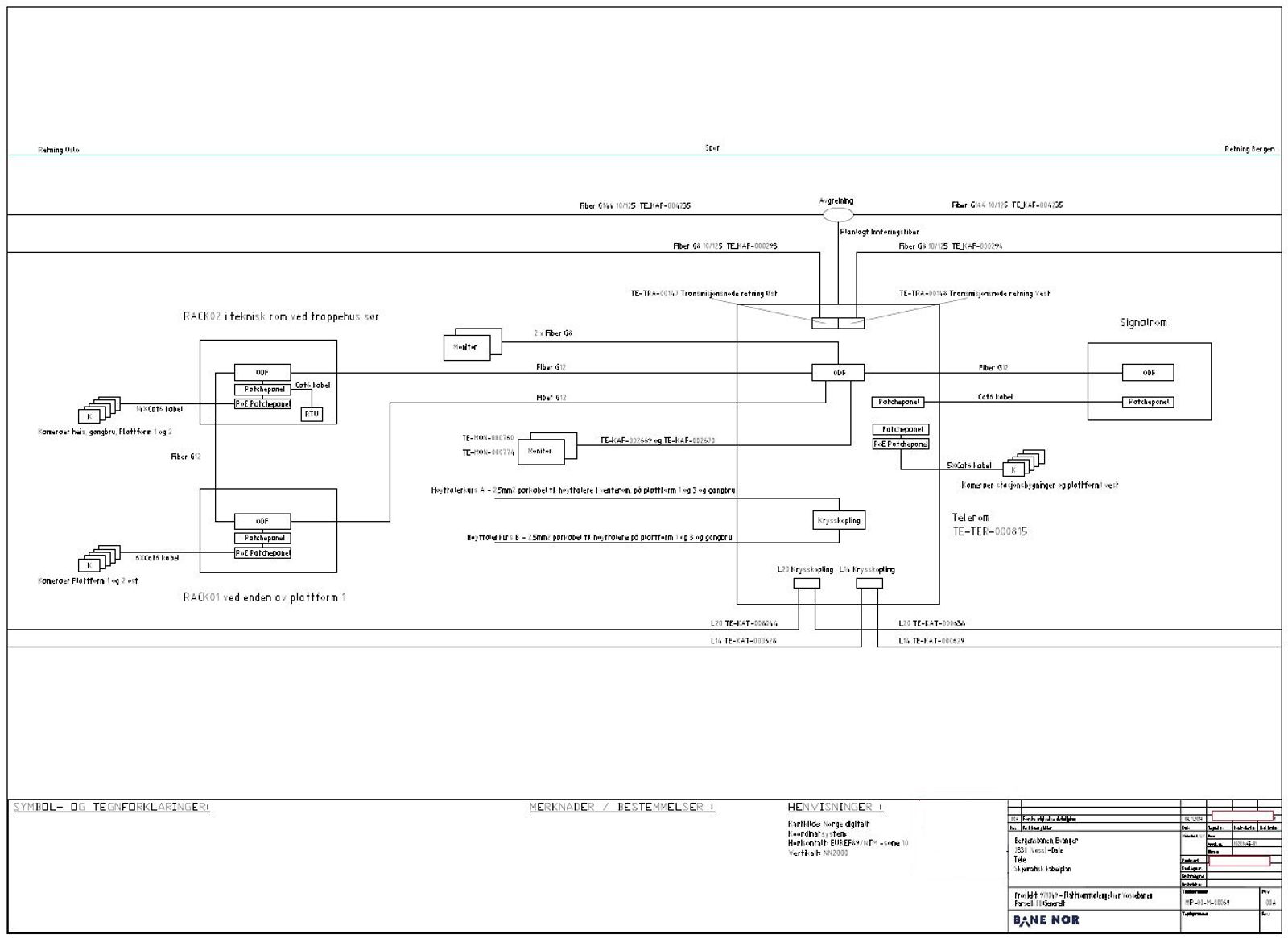

Eksempel på skjematisk kabling

Skjematisk kabling for fleire delanlegg kombinert med Skjematisk kabelplan over kablinga på strekninga.

Byggeplan

Geografisk kabelplan

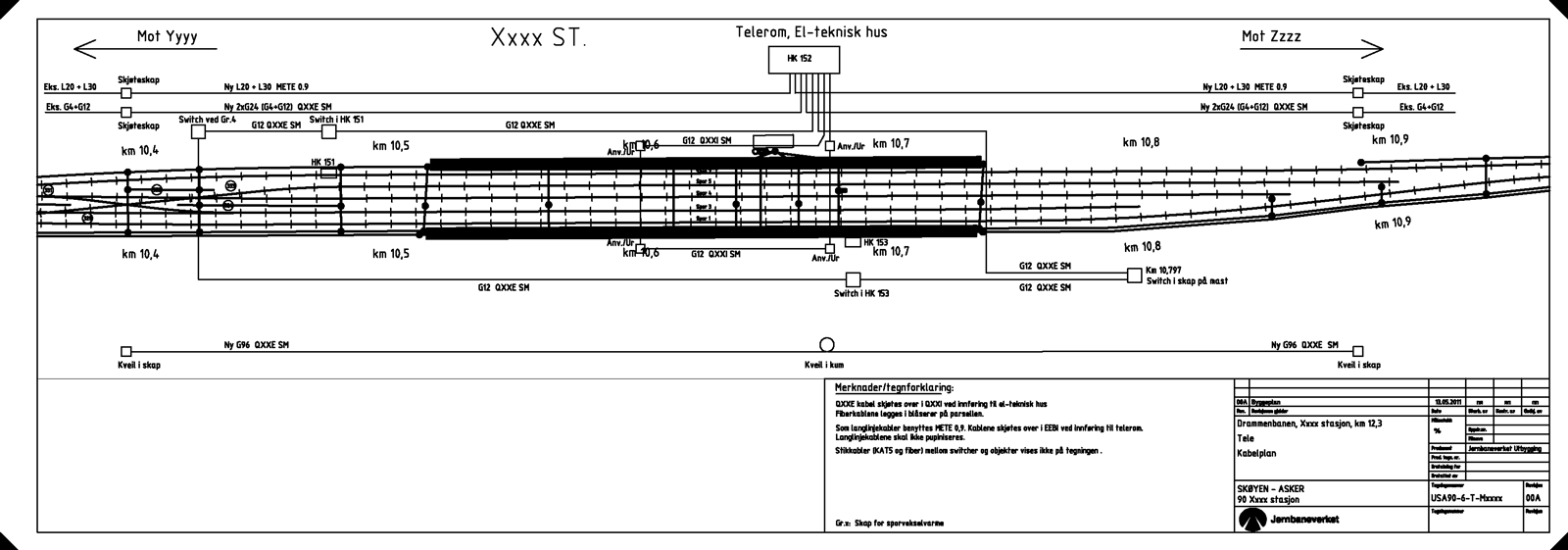

Eksempel på geografisk kabelplan

Geografisk kabelplan 1. Temateikningar for spor og underbygning er henta som Xref inn i teleteikninga.

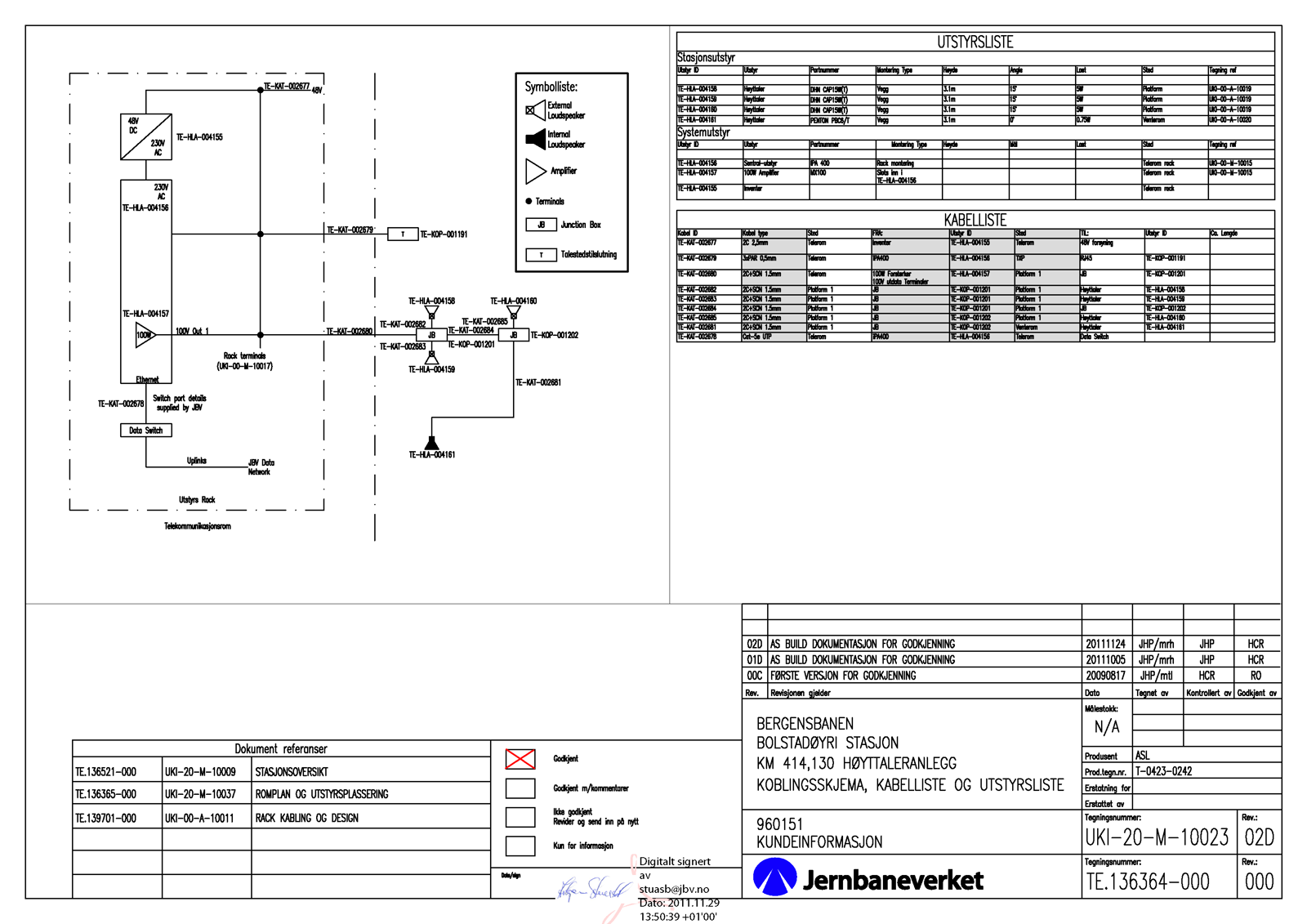

Eksempel på geografisk kabelplan

Geografisk kabelplan 3. Geografisk kabelplan kombinert med utstyrsliste inkludert objektnummer frå Maximo.

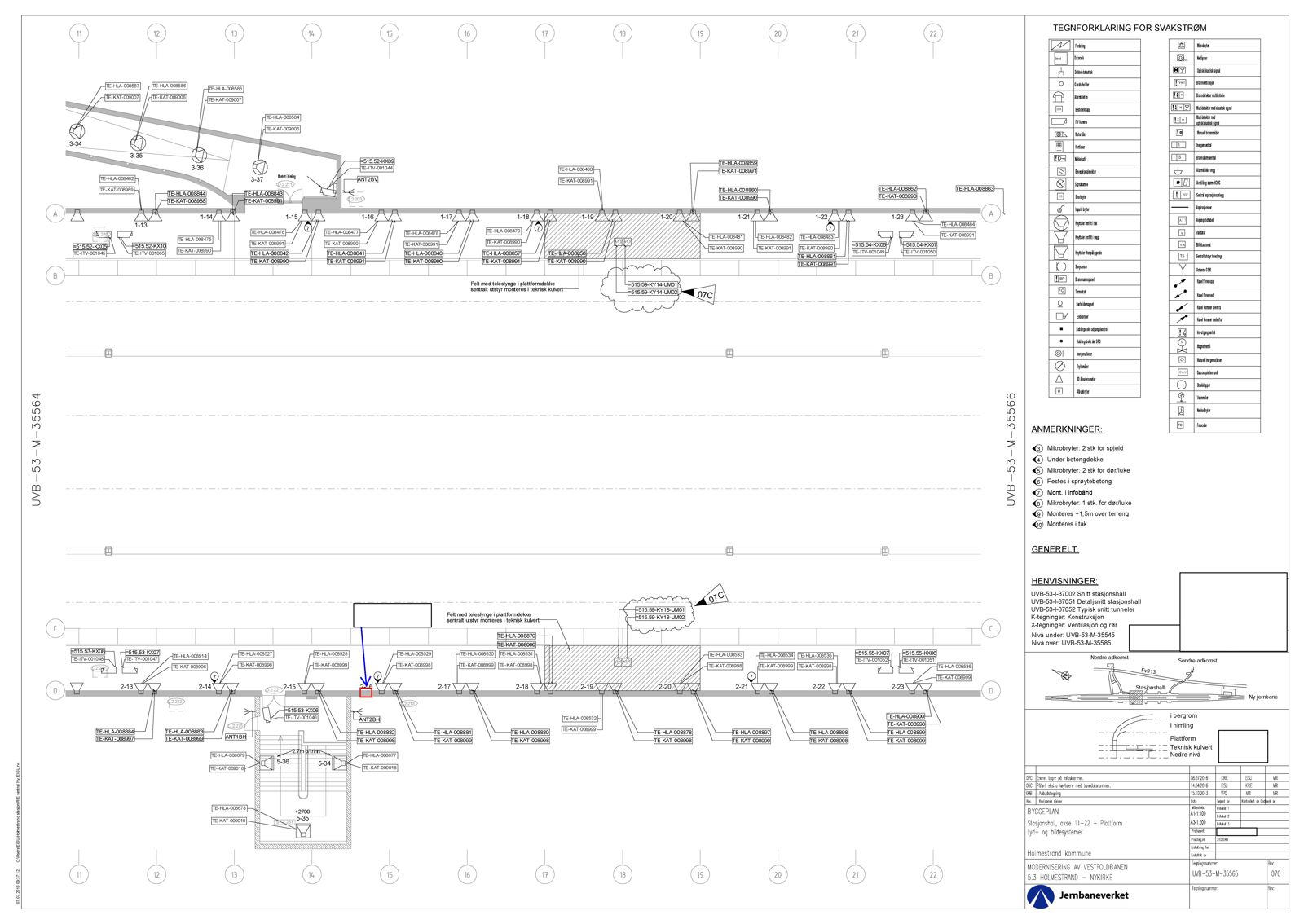

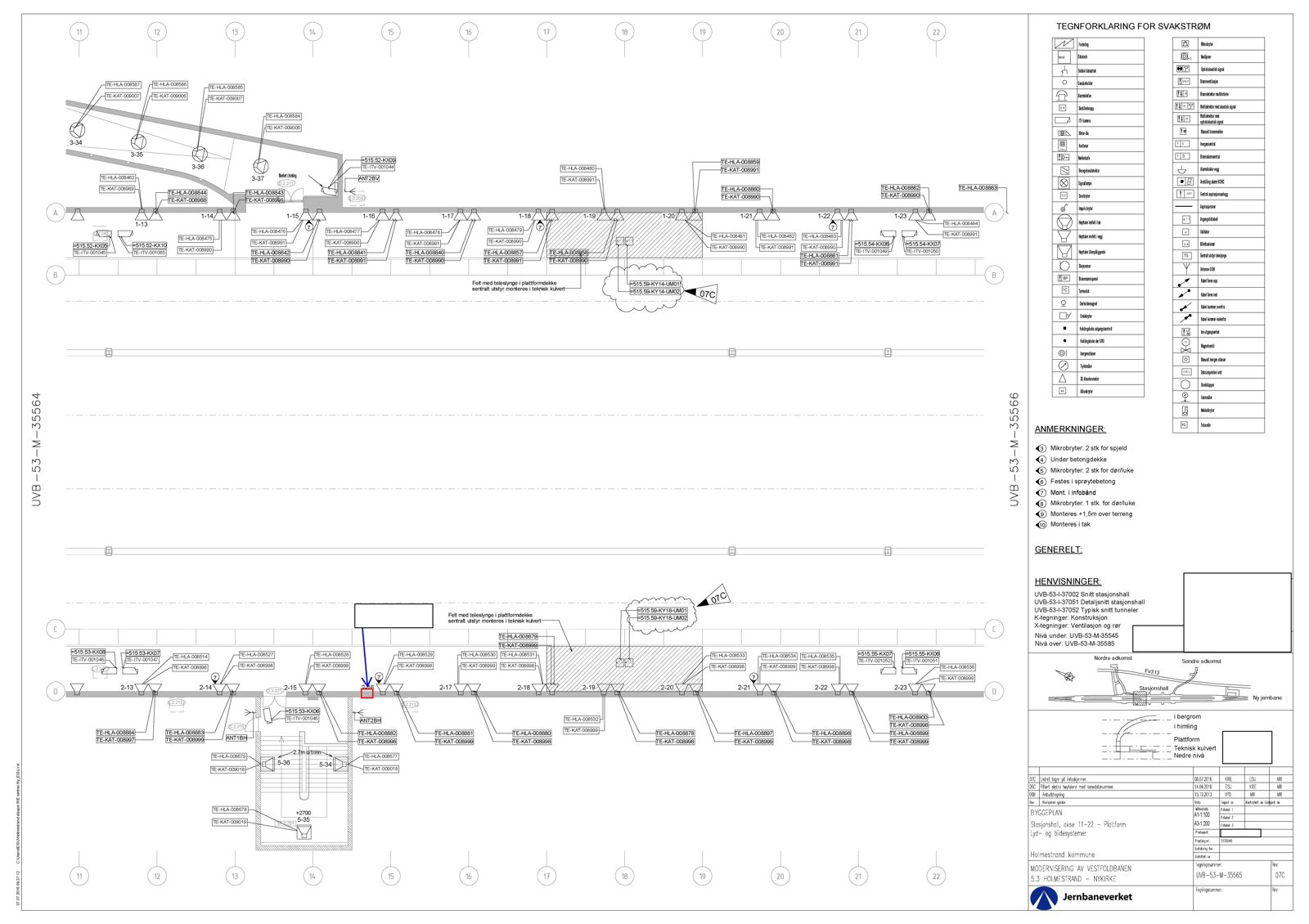

Utstyrsplassering

Eksempelteikning utstyrsplassering byggeplan

Utstyrsplassering plattform. Nemninga av teleobjekta er ikkje i samsvar med gjeldande objektnumrering i Maximo.

Eksempelteikning utstyrsplassering byggeplan

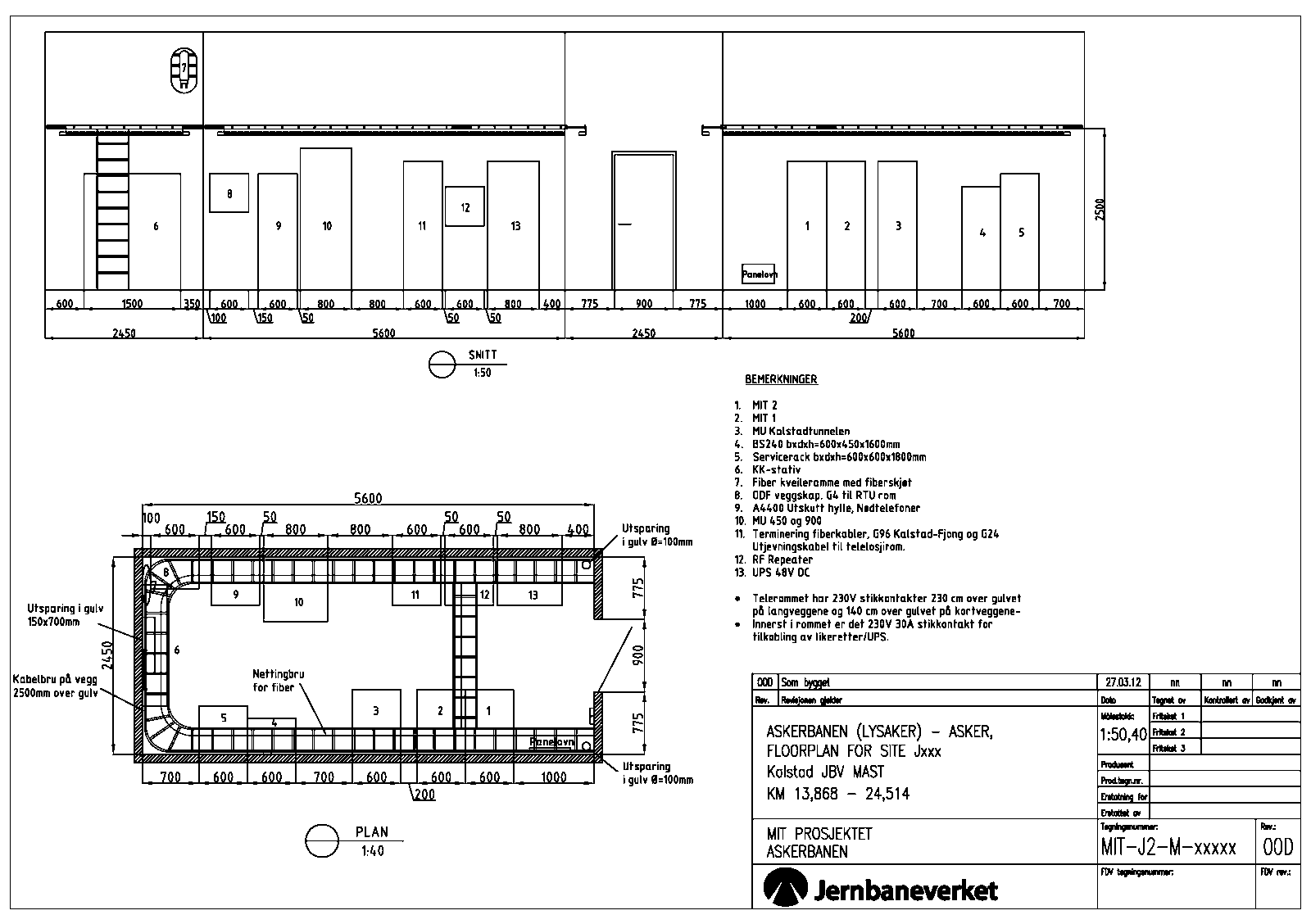

Disponering av telerom

I tillegg til planløysing for Bane NOR sine telerom skal det også lagast ei tilsvarande teikning av telerom for eksterne.

Eksempelteikning disponering av telerom byggeplan

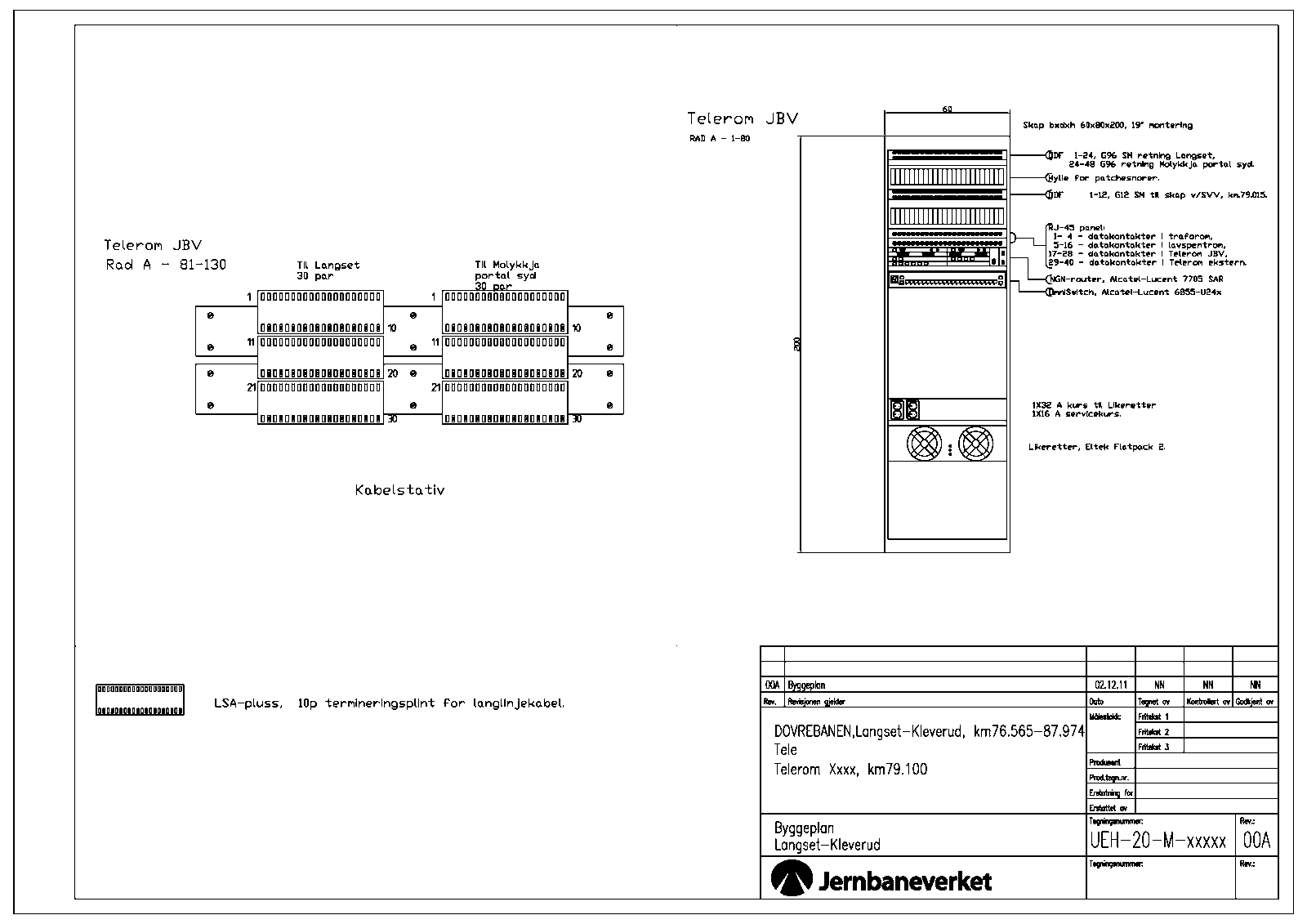

Disponering av utstyrsskap

Eksempelteikning på disponering av utstyrsskap byggeplan

Disponering utstyrsskap. 19” golvskap bør teiknast slik at dei innbyrdes måla stemmer. Det gjer det lettare å berekne plassutnyttinga og å sjekke ledig plass ved seinare utvidingar.

Eksempelteikning på disponering av utstyrsskap byggeplan

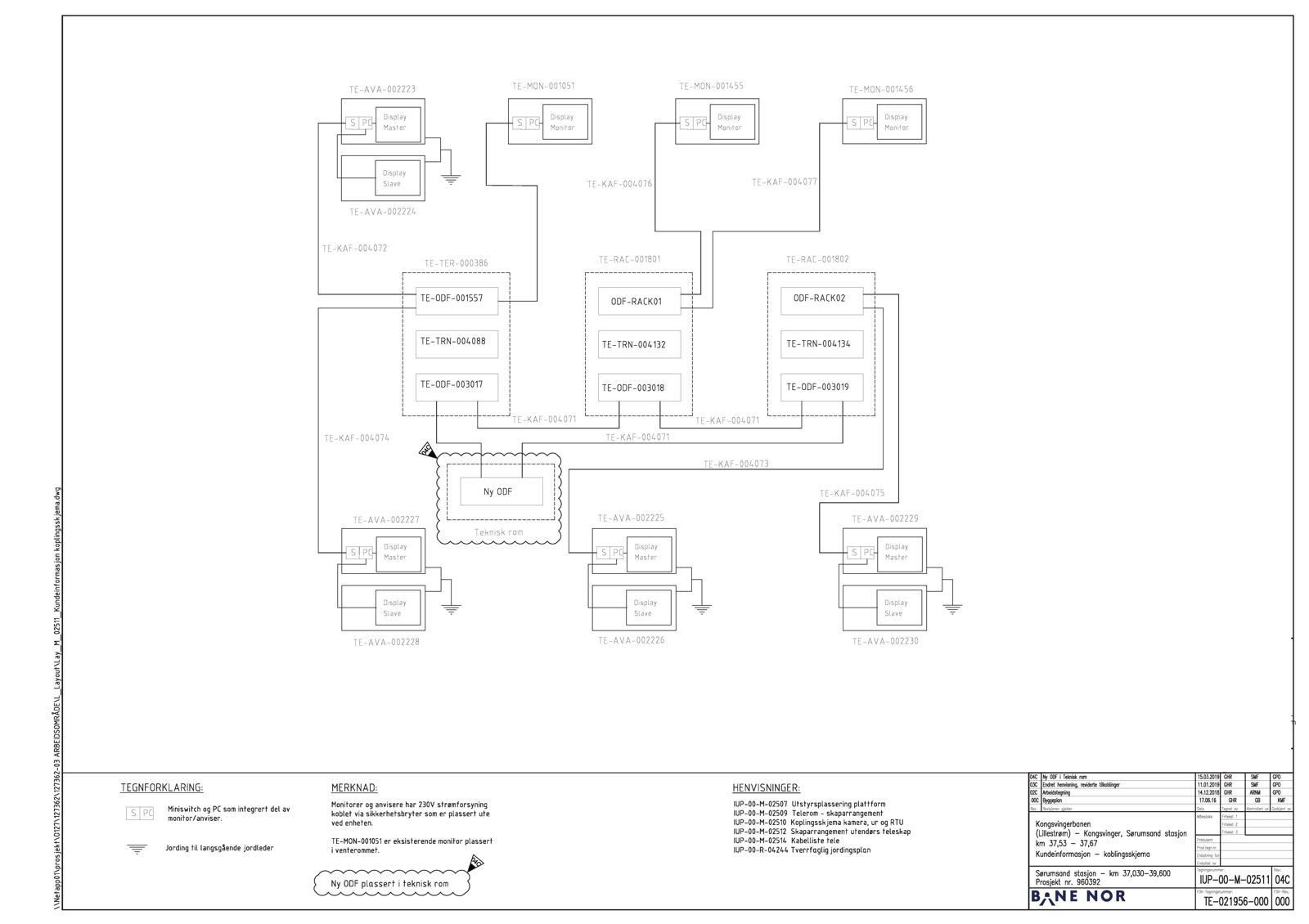

Kablingsoversikt for alle delanlegg

Eksempelteikning kablingsoversikt for alle delanlegg byggeplan
Eksempelteikning kablingsoversikt for alle delanlegg byggeplan
Eksempelteikning kablingsoversikt for alle delanlegg byggeplan
