F-teikning: Normalprofilar
F-teikningar viser normalprofilar som illustrerer standard tverrsnitt og oppbygging av jernbanetrasear og tilhøyrande område. På denne sida finn du eksempel på korleis slike teikningar kan utformast.
Utforminga av teikningar skal følgje krav i «STY-602913 prosjektspesifikk dokumenthåndteringsprosedyre (PDP)» og generelle krav til BIM og geomatikk.
Merk at F-teikningar for vegar skal følgje krav til F-teikningar frå Statens vegvesen.
Utgreiing

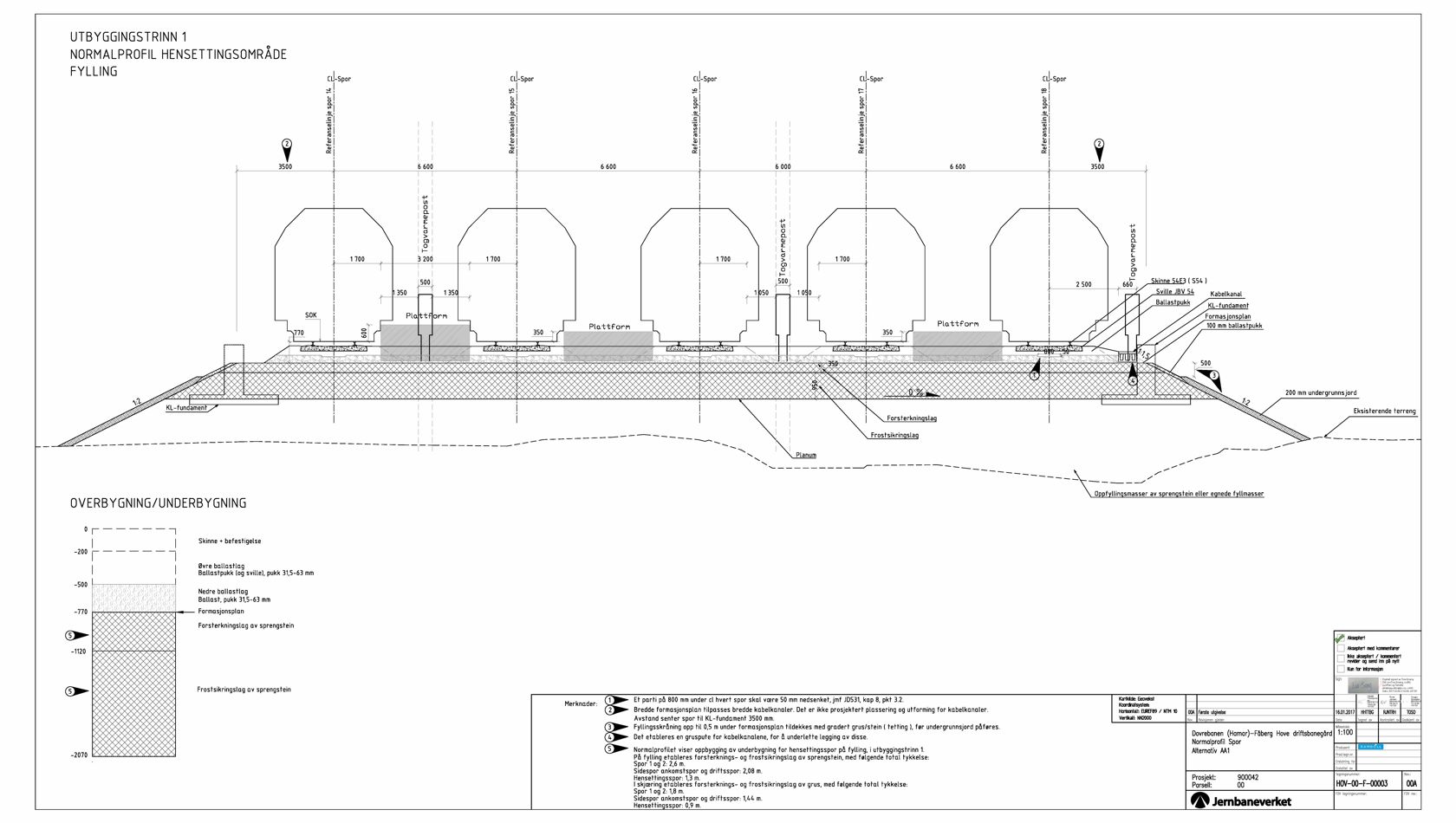

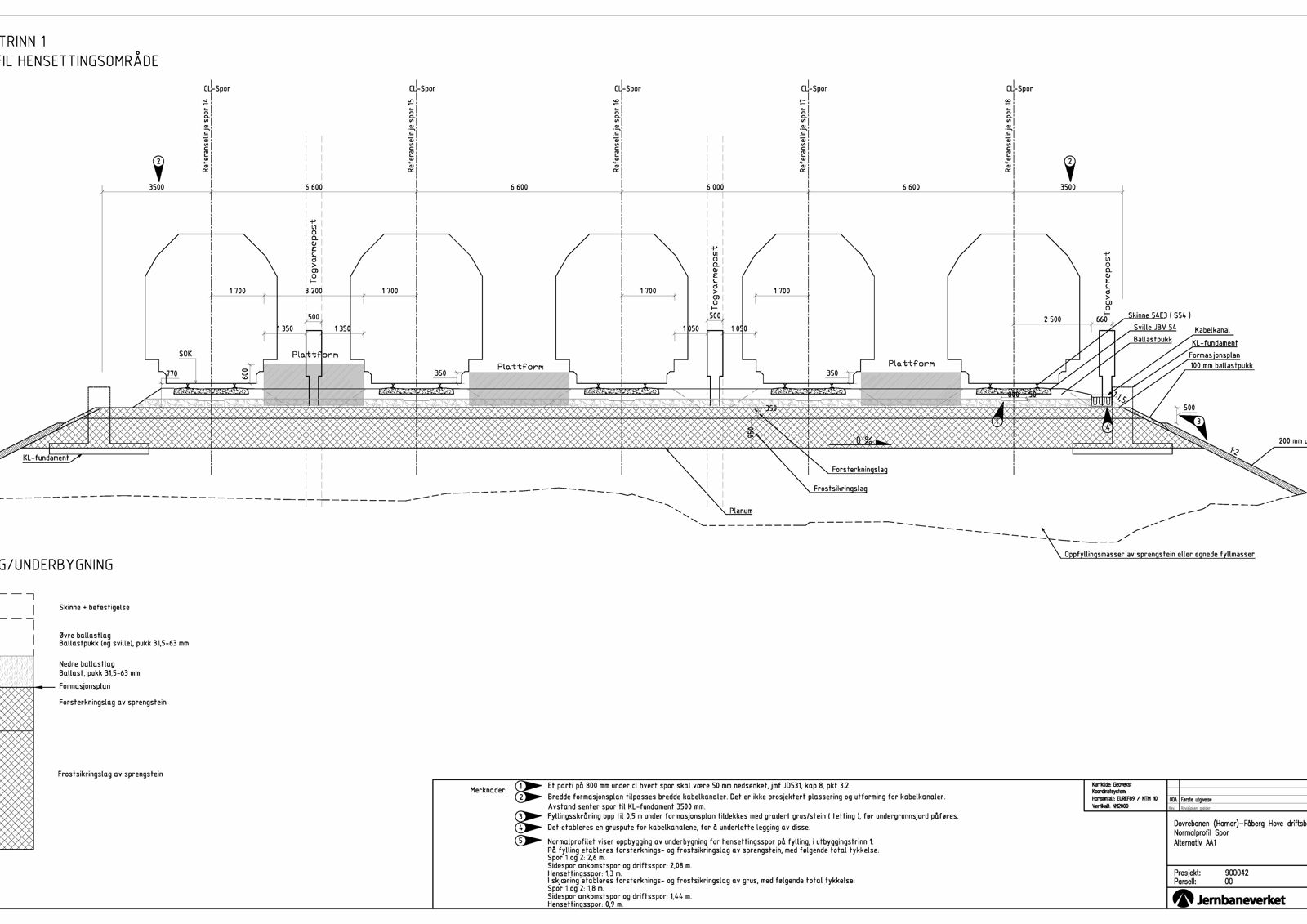

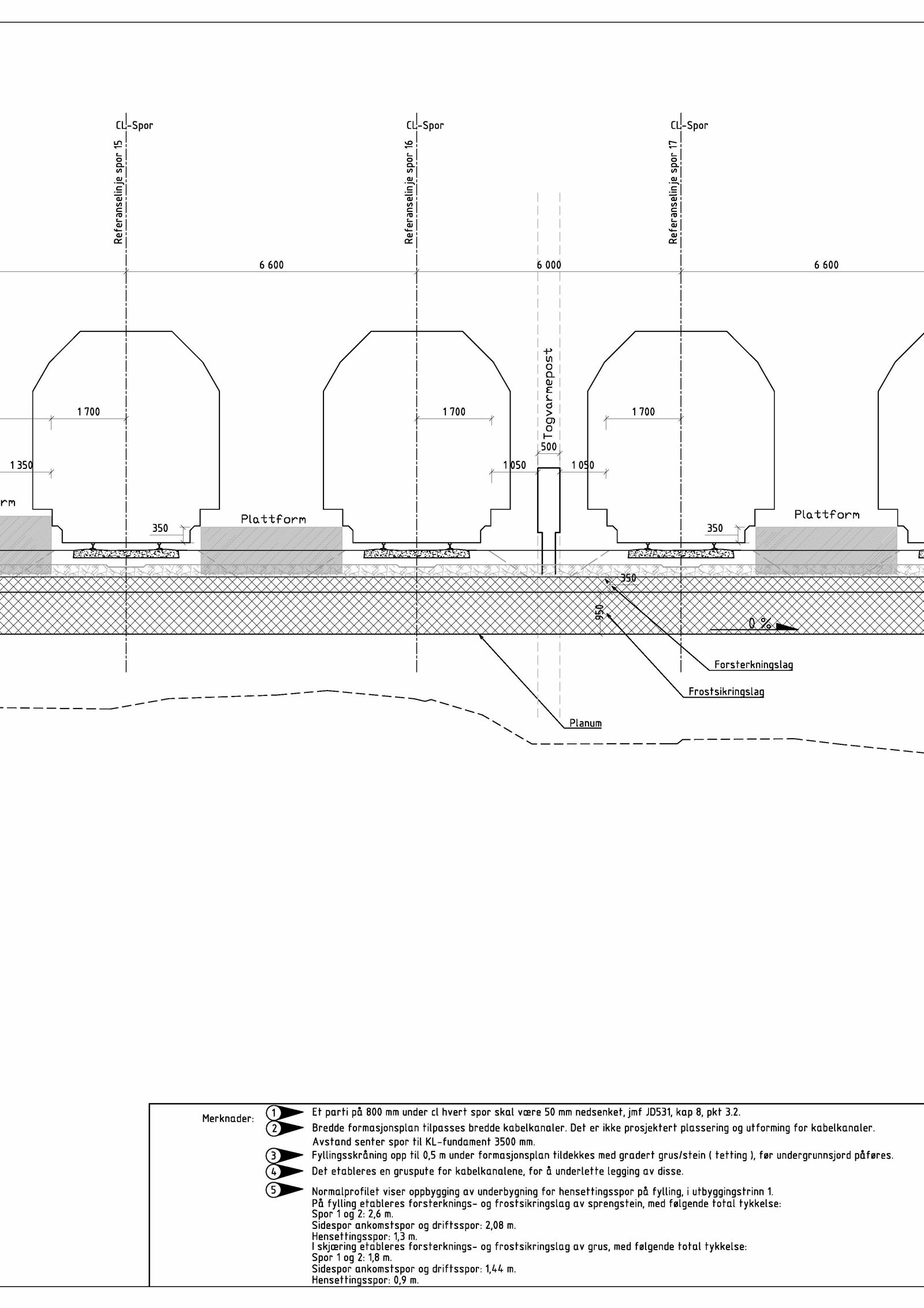

F-UT-OB Normalprofil
Hovudplan

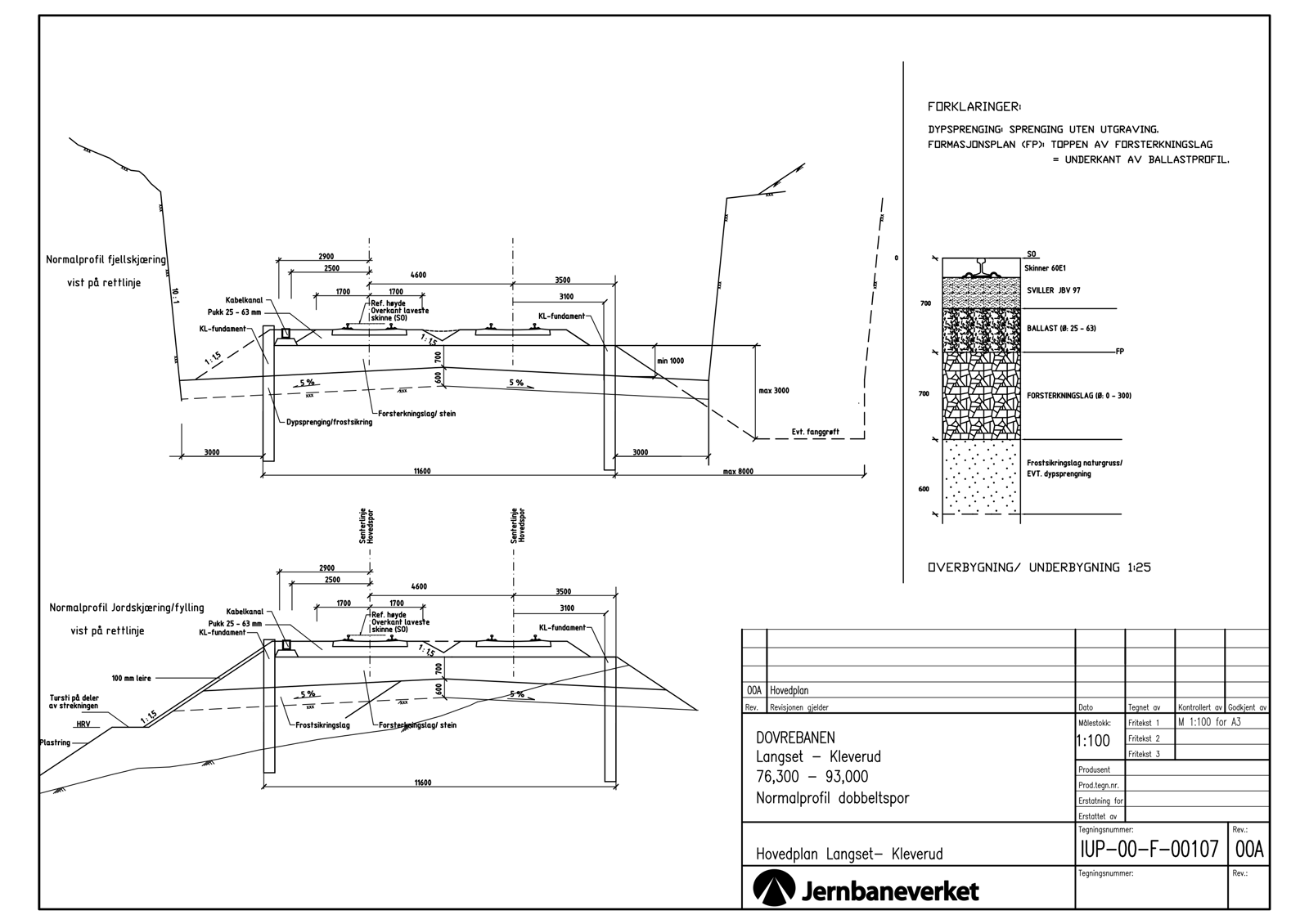

F-HP-OB Normalprofil

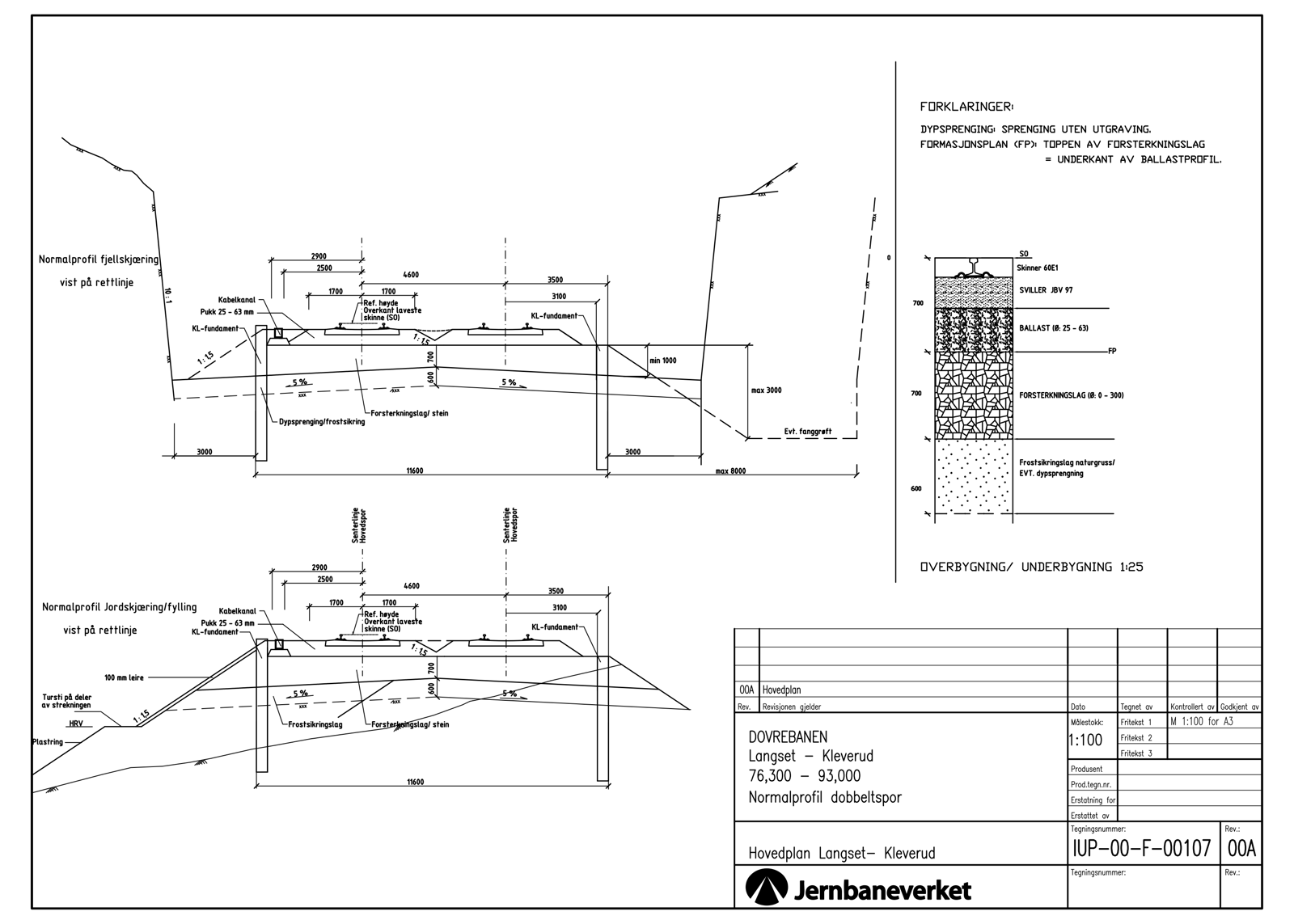

F-HP-OB Normalprofil. Teikning som viser eit generelt normalprofil for dobbeltspora bane i ulike terrengtypar. Teikninga er laga i målestokk 1:100 og er teikna i sort-kvit. Teikninga omfattar også plassering av fundament og kabelkanal. Teikninga bør vere grunnlaget for ein del prinsippval, som sporavstand, avstand til kabelkanal/ fundament og lagtjukner. Desse må vere i samsvar med Teknisk regelverk og eventuelt prosjektspesifikke dokument.
Detaljplan

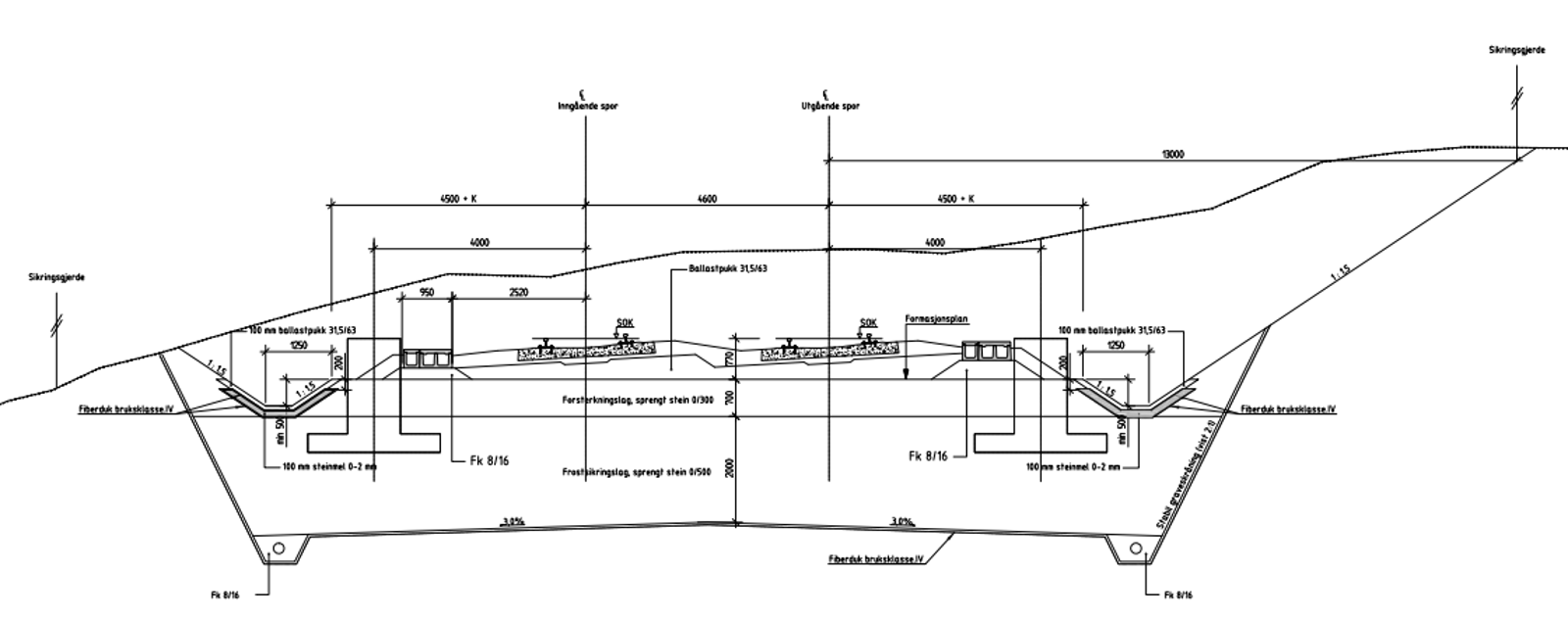

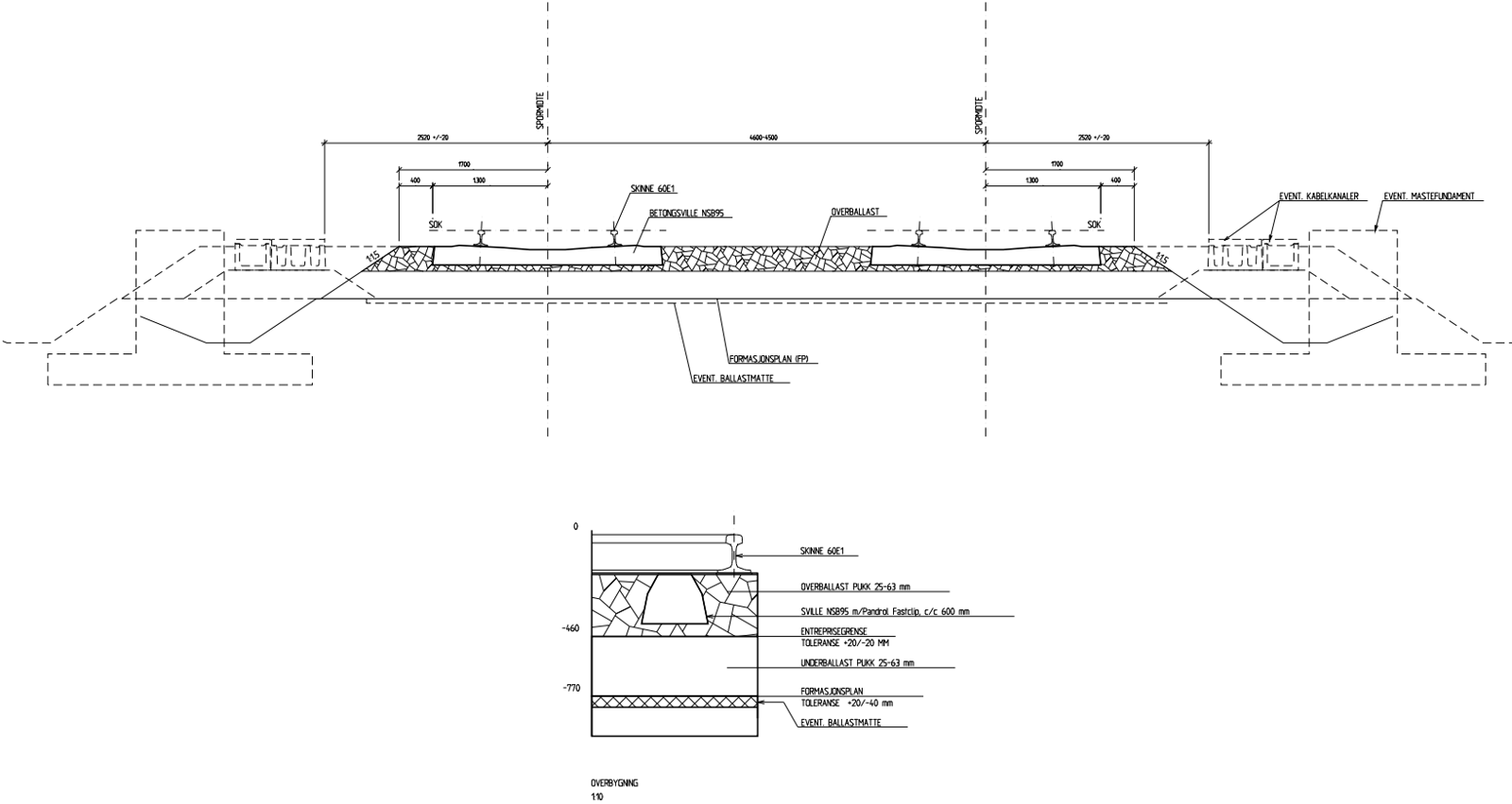

F-DP-OB Spor: Normalprofil. Målestokk 1:50 A1. Viser ei teikning for skjering, skråning og fylling saman med plassering av trasé og jernbanetekniske element. Målsettes frå senter spor. Teikninga er eit samarbeidsprosjekt mellom faga underbygning, elektro, kl og overbygning.

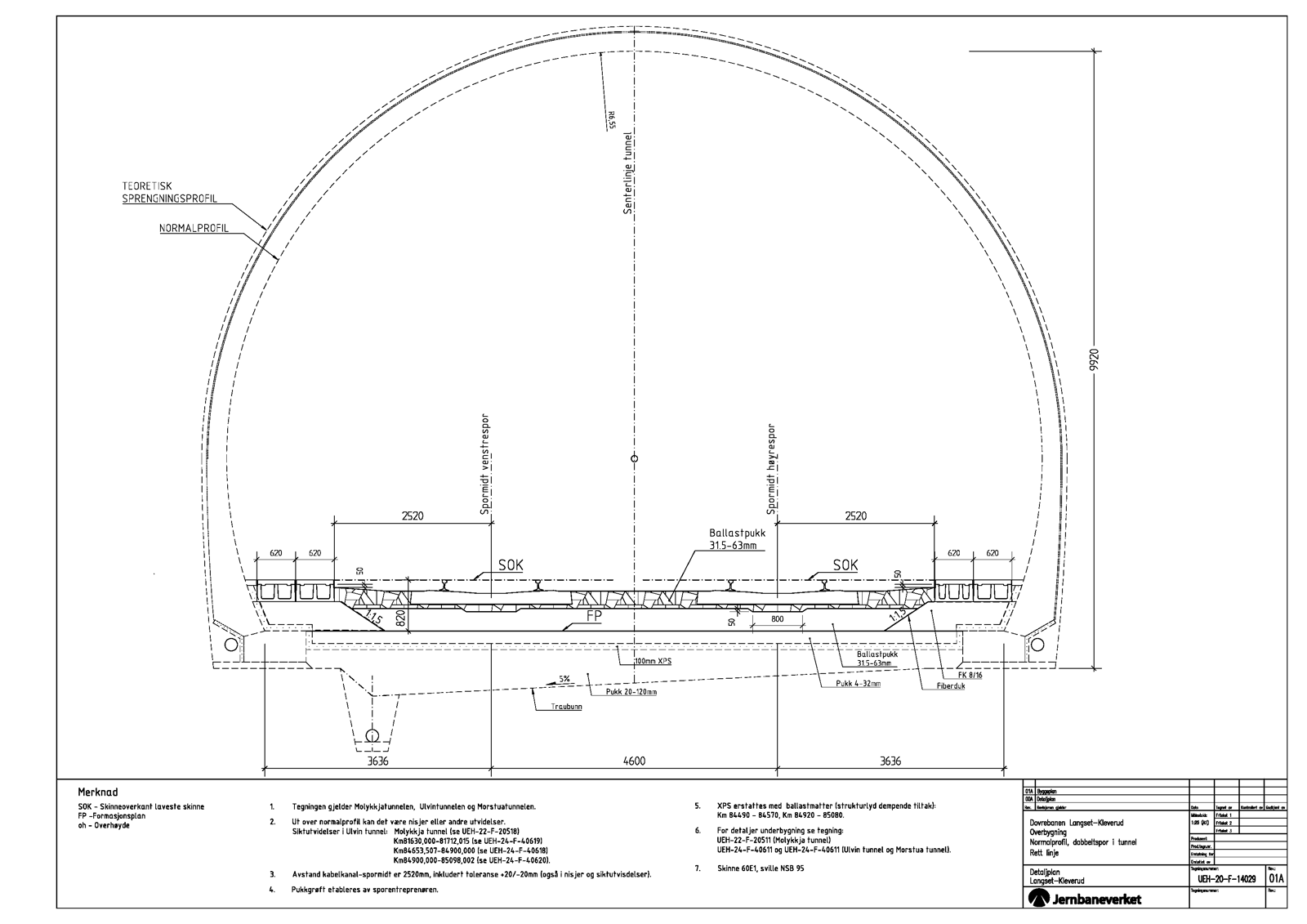

F-DP-OB Tunnel: Normalprofil tunnel. Målestokk 1:50 A1. Viser installasjoner i forhold til spor. Teikninga skal lagast i samarbeid med fagene bygg, underbygning, elektro, kl og overbygning.
F-DP-OB Normalprofiler

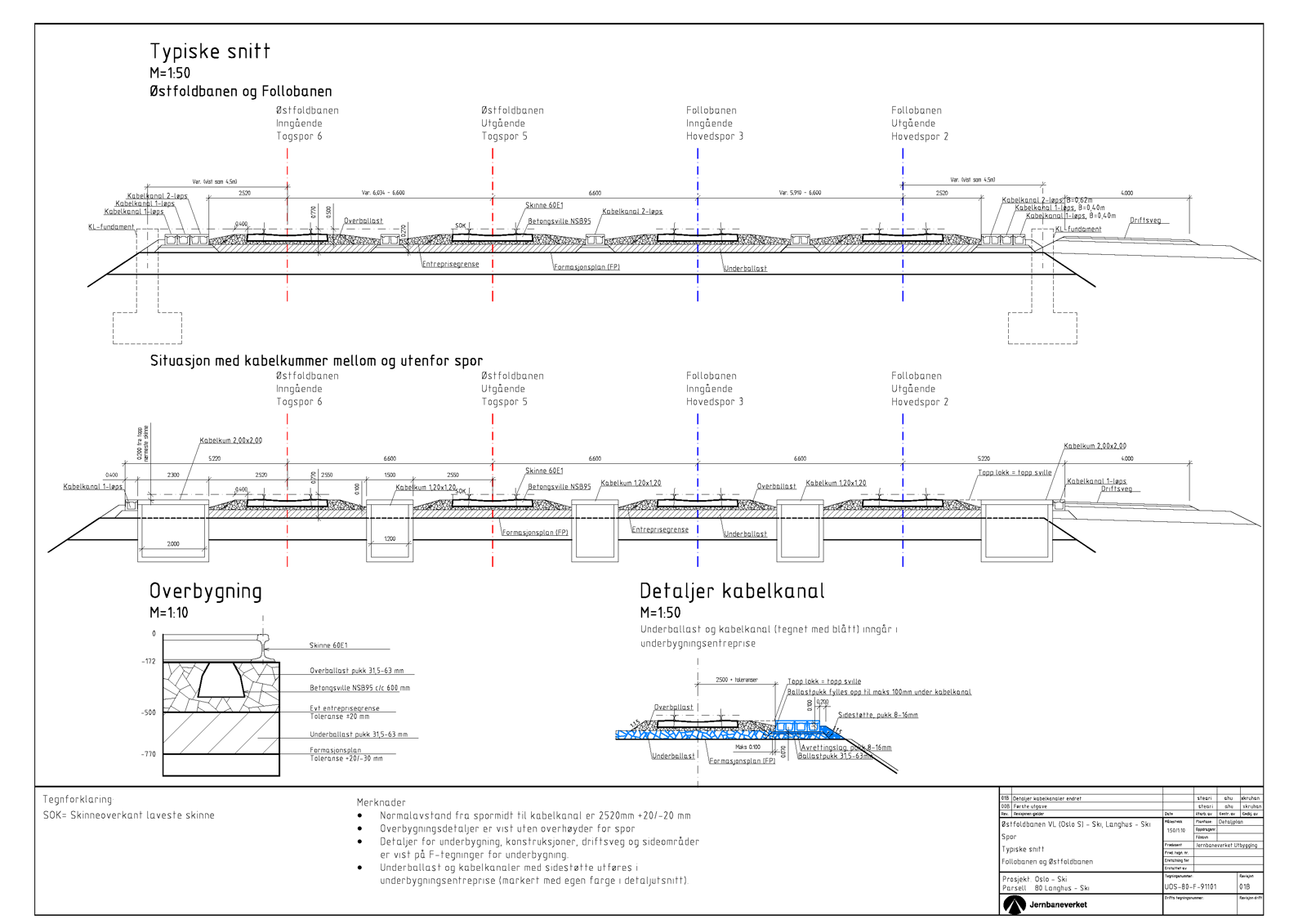

F-DP-OB Terminal/stasjon: Normalprofil terminalområde. Målestokk 1:50 A1. Viser installasjonar i forhold til spor. Teikninga skal lagast i samarbeid med faga bygg, underbygning, elektro, kl og overbygning.

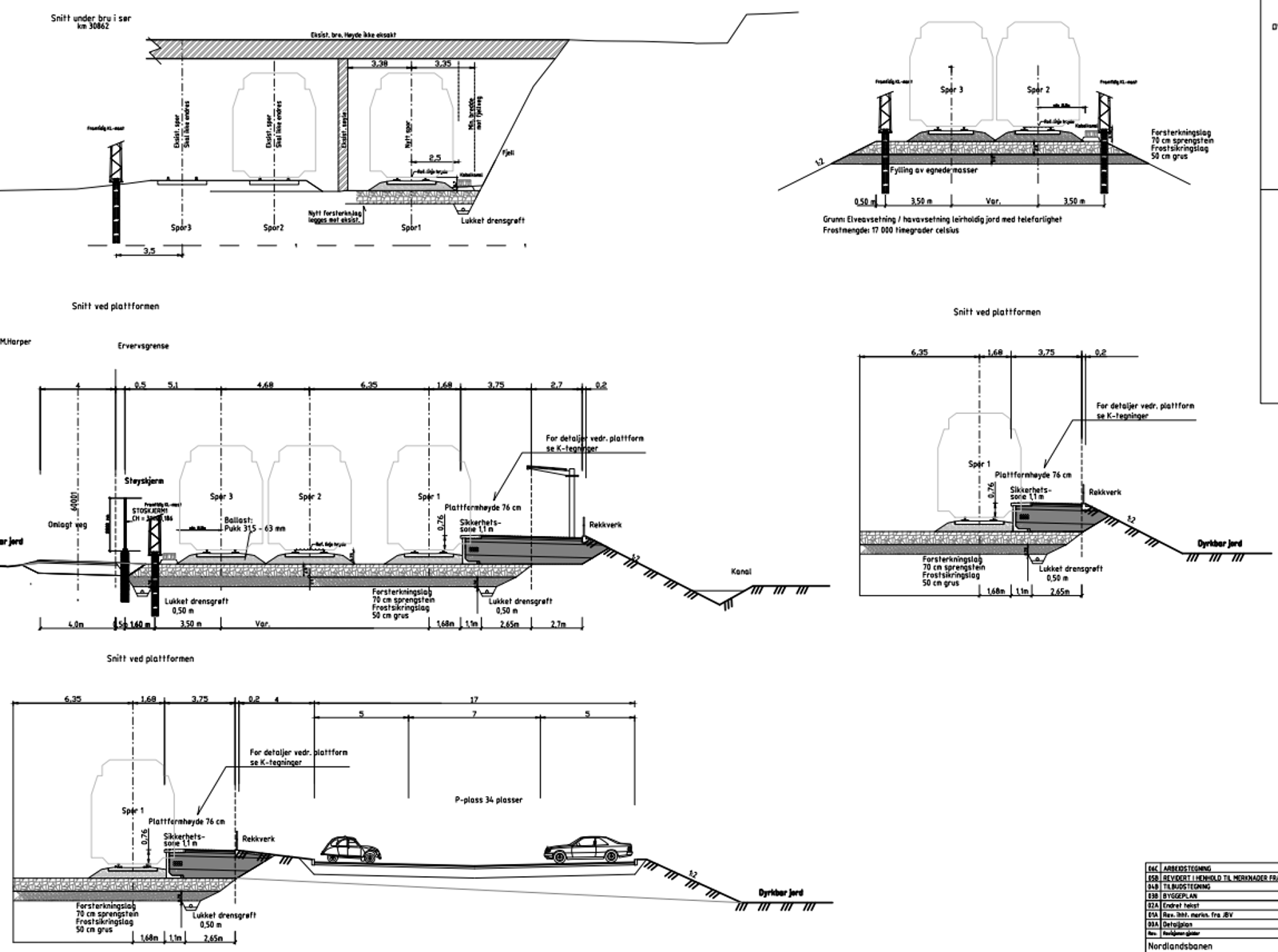

F-DP-OB Normalprofil av prosjektet Hell–Værnes på Nordlandsbanen. Viser plan over eit stasjonsmiljø med tilhøyrande areal.

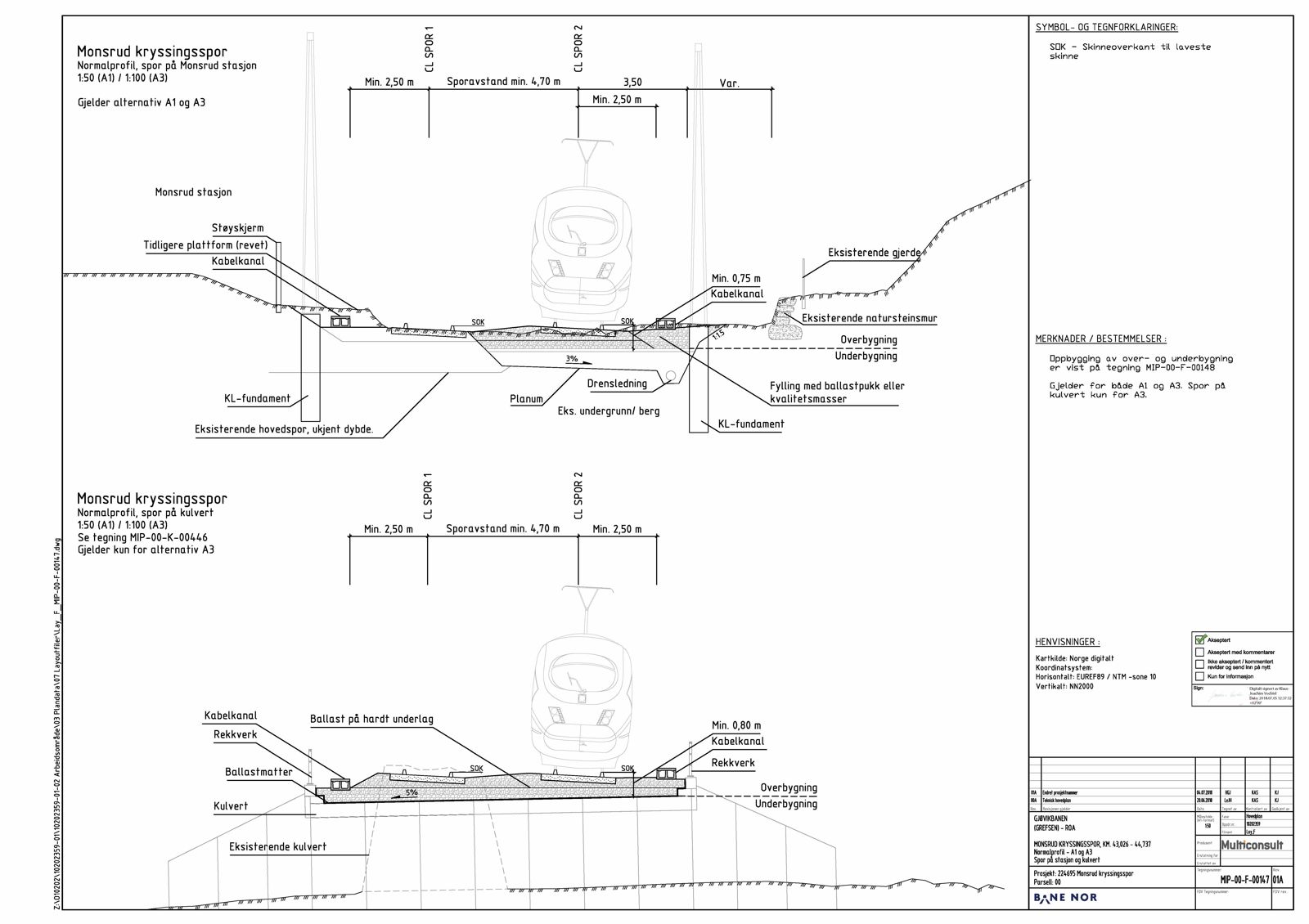

F-DP-OB Normalprofil i prosjektet Holm–Nykirke, som vart ferdigstilt i 2016. Målestokken er vist i 1:20 med eit detaljutsnitt i 1:10
