E-teikning: Detaljar knytta til D-teikningar
E-teikningar viser detaljar som støttar opp om innhaldet i D-teikningar. Dei gir utfyllande informasjon om konstruksjonar og tekniske løysingar som krev spesifikk detaljering. På denne sida finn du eksempel på korleis slike teikningar kan utformast.
Utforminga av teikningar skal følgje krav i «STY-602913 prosjektspesifikk dokumenthåndteringsprosedyre (PDP)» og generelle krav til BIM og geomatikk.
Merk at E-teikningar for vegar skal følgje krav til E-teikningar frå Statens vegvesen.
Detaljplan

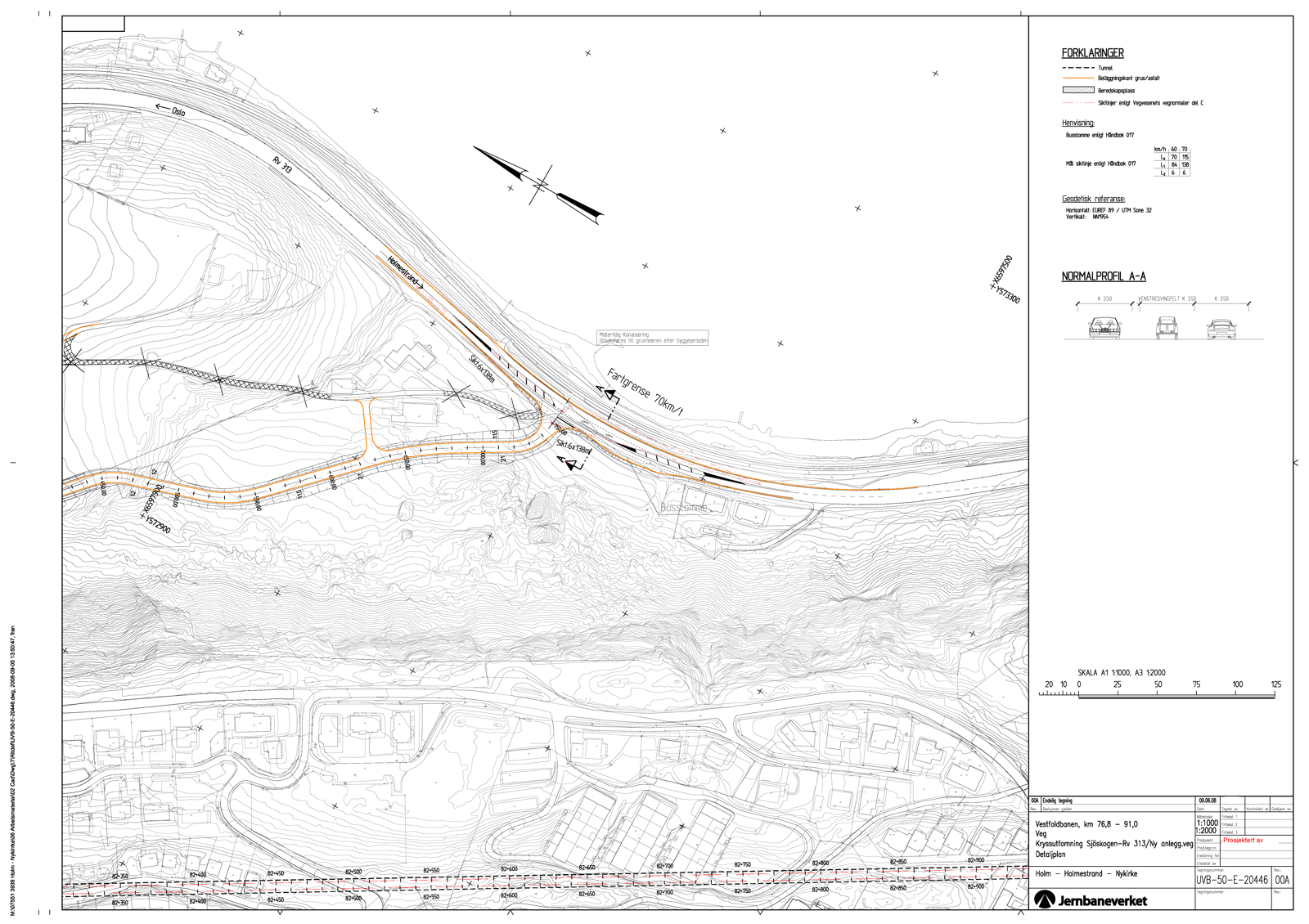

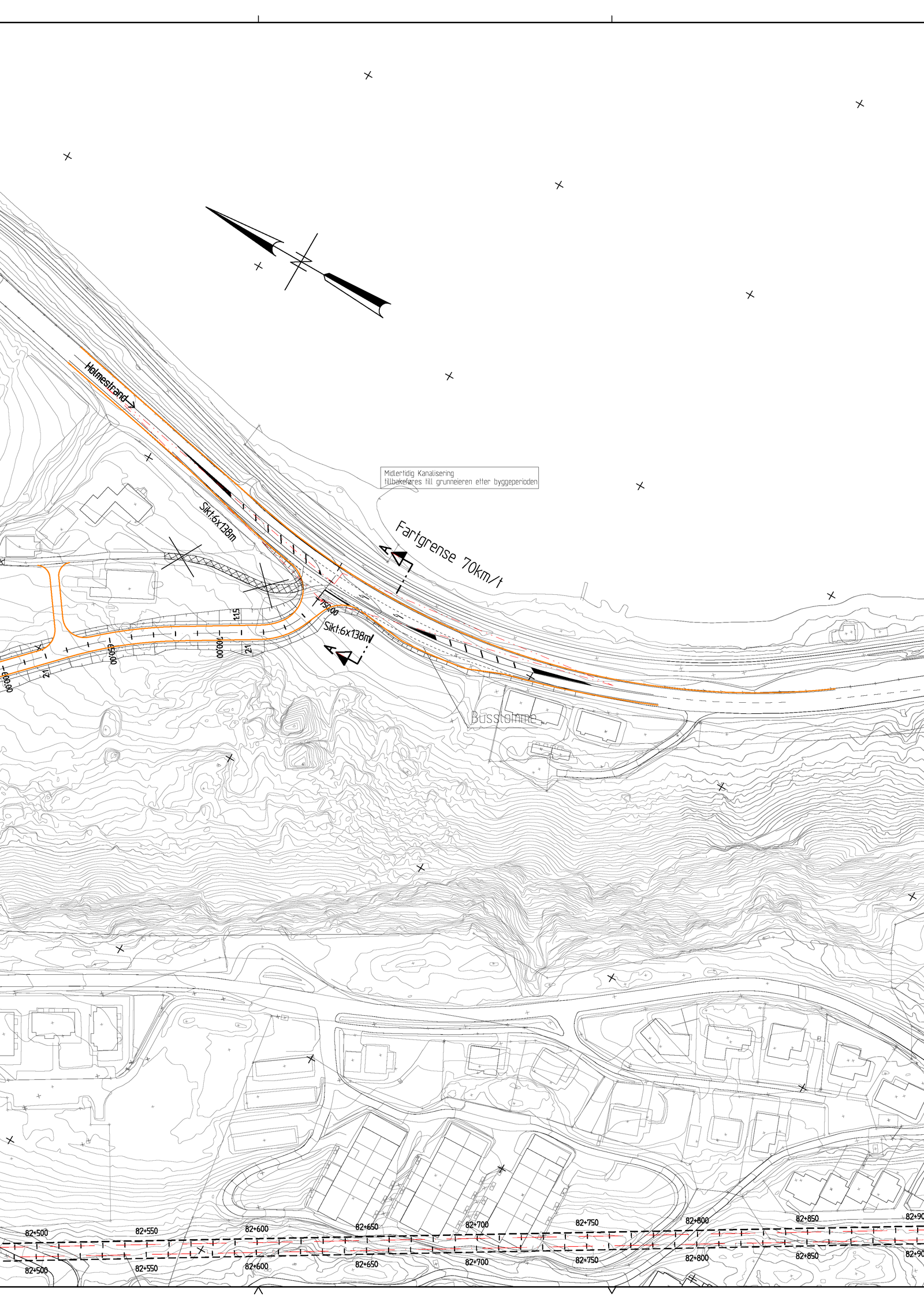

E-DP-OB Detalj over eit vegkryss med omlagd vegstrekning.
