TE-KAC Kabel – koaksial

Publisert: 8. oktober 2024

Oppdatert: 16. desember 2024

Denne objekttypen skal ikke ha funksjonell lokasjon.

Underlag/dokumentasjon

Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).

Generelle data

Generelle data for registrering av objekter finner du på siden Registrering av objekter.

Strålekabler i tunneler kan være utfordrende å navngi. Navneformatet som presenteres nedenfor, er bygget opp for å håndtere tunneler med mer enn ett tunnelløp for togfremføring, flere strålekabler per tunnelløp (MIMO), rømningstunneler, drift-/servicetunneler og oppholdsrom i tunnelen med flere strålekabler.

Formatet på navnsettingen blir:
tunnelnavn + tunnelløp eller tunnelfunksjon + fra og til [GSMR ID eller punktID] + “RC” + kabelidentifikator/kabel-løpenr

Navndel Forklaring
tunnelnavn Tunnelnavn er navnet på tunnelen. Bruk kun små bokstaver! Om tunnelnavnet er langt, kan f.eks. «tunnel» forkortes til «tnl».
Tunnelløp eller tunnelfunksjon

De aller fleste tunneler har ett løp, men flere tunneler bygges nå med flere parallelle løp. I tillegg har en f.eks. rømningstunneler, servicetunneler, o.l.

Tunnelløp
I tunneler med mer enn ett løp for togfremføring legges det til en forkortelse som identifiserer hvilket tunnelløp det er snakk om. F.eks. vil en i Blixtunnelen ha to parallelle løp:
Inngående Follobane (IFB) og Utgående Follobane (UFB). Er det ett tunnelløp for togfremføring, skriver en ikke noe her.

Tunnelfunksjon
Deler av tunnelene har ikke togfremføring, men fungerer som rømningstunneler og drift/servicetunneler. For slike tunneler kan en bruke følgende forkortelser for å identifisere hvilken funksjon tunnelen har:
– RT = rømningstunnel
– DT = driftstunnel/servicetunnel

fra og til [GSMR ID eller punktID]

Strålekabler vil starte og stoppe i ulike punkter. For å identifisere start og stopp på en kabel legges det til GSMR ID eller punkt ID på start og stopp punkt. Har punktet en GSMR ID, brukes denne. Har punktet ikke en GSMR ID, brukes Telemator punkt ID. Fra til ID-en skilles med «-». Her vil en få en av fire varianter:

Fra–Til
GSMR ID – GSMR ID
GSMR ID – punkt ID
punkt ID – GSMR ID
punkt ID – punkt ID

Hvis en strålekabel starter og stopper i punkt som begge har GSMR ID, kan en korte ned på «til» ID-en slik at en kun står igjen med delen som identifiserer nisjen. F.eks. F0545T01R07-R08

Punktet som er nærmest Oslo står som «fra»-punkt.

«RC» RC = radiating cable.
Kabelidentifikator/kabel-løpenr

I tunnelløp der det er bygget MIMO skiller en mellom kablene med en kabelidentifikator. Kabelidentifikatoren består av en bokstav, og starter alltid fra «A». Kabelidentifikatoren tildeles fra venstre i tunnelprofilen når en har Oslo S i ryggen. Har en flere parallelle tunnelløp i tunnelen, starter en fra «A» i begge løpene.

I tilfeller hvor en ikke har MIMO, med det likevel går mer enn én kabel mellom to punkt, kan en bruke et kabel-løpenummer for å skille mellom kablene.

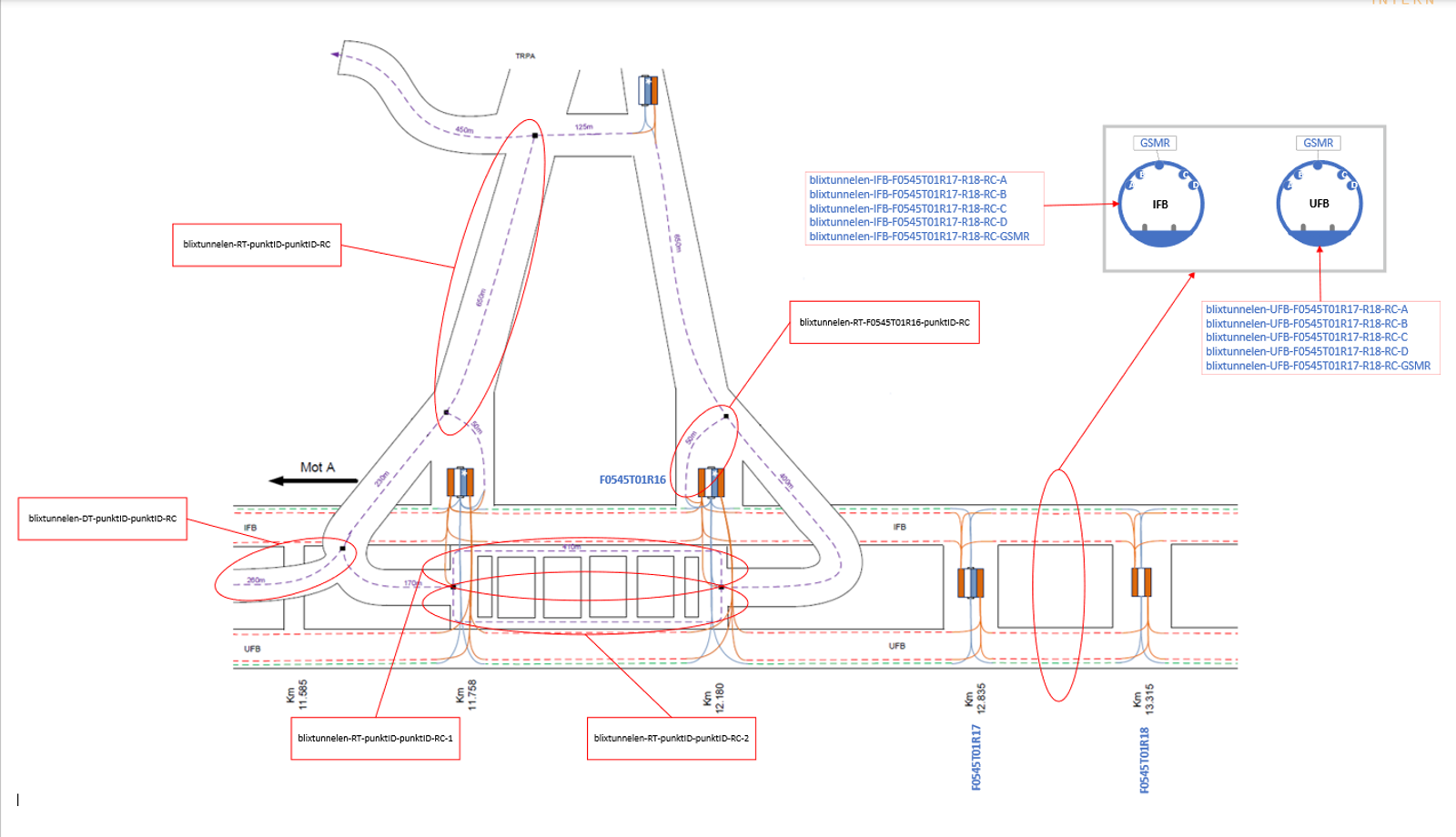

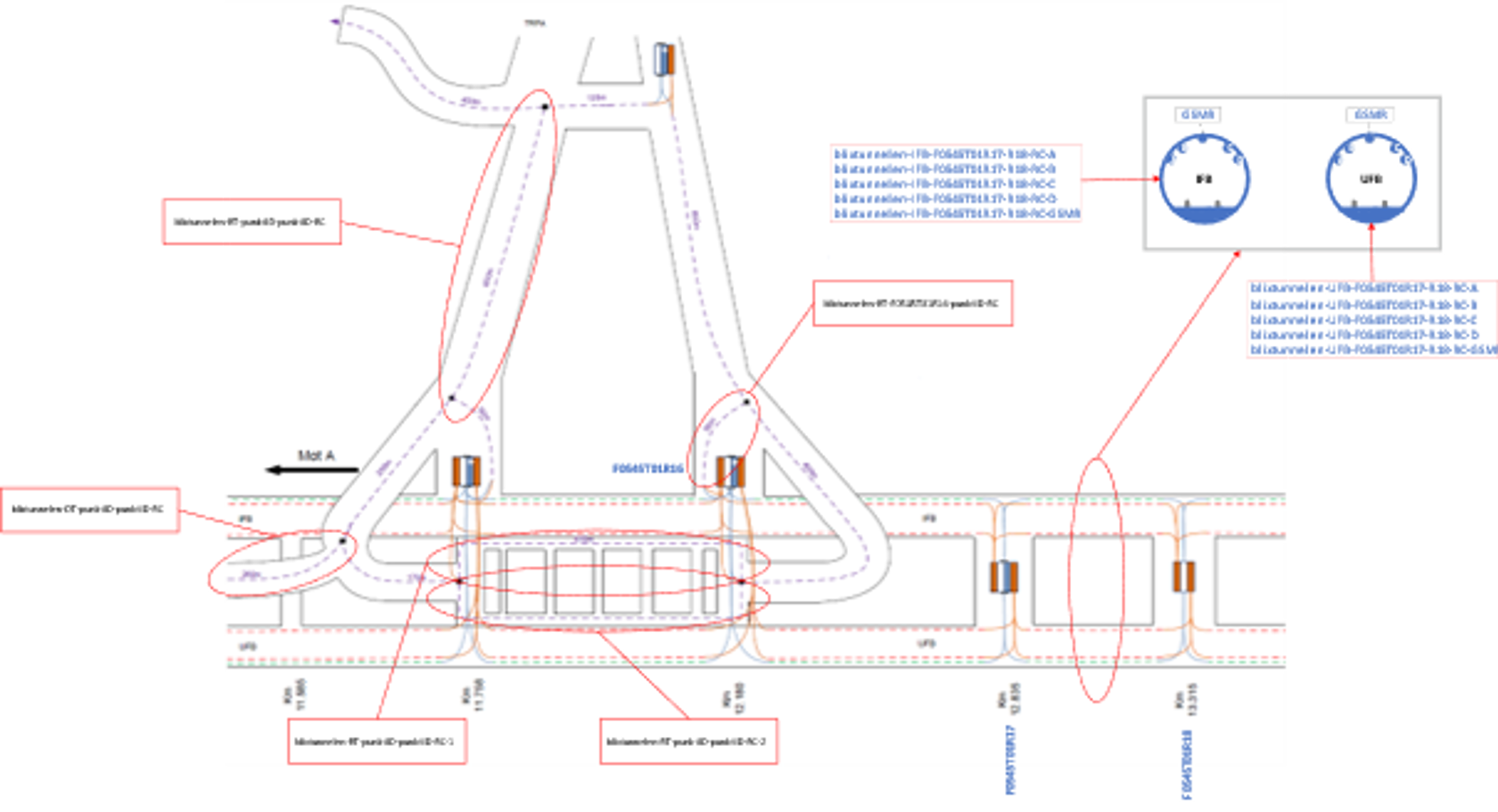

Illustrasjon fra Blixtunnel nær Åsland, med stråle- og matekabler til radiotjenester i tunnelløp

Eksempel fra Blixtunnelen med rømningstunneler nær Åsland. Illustrasjonen viser hvor det går strålekabler og matekabler til radio fra utstyrslokasjoner med ulike radiotjenester og strålekablers plassering i tunnelløpet.

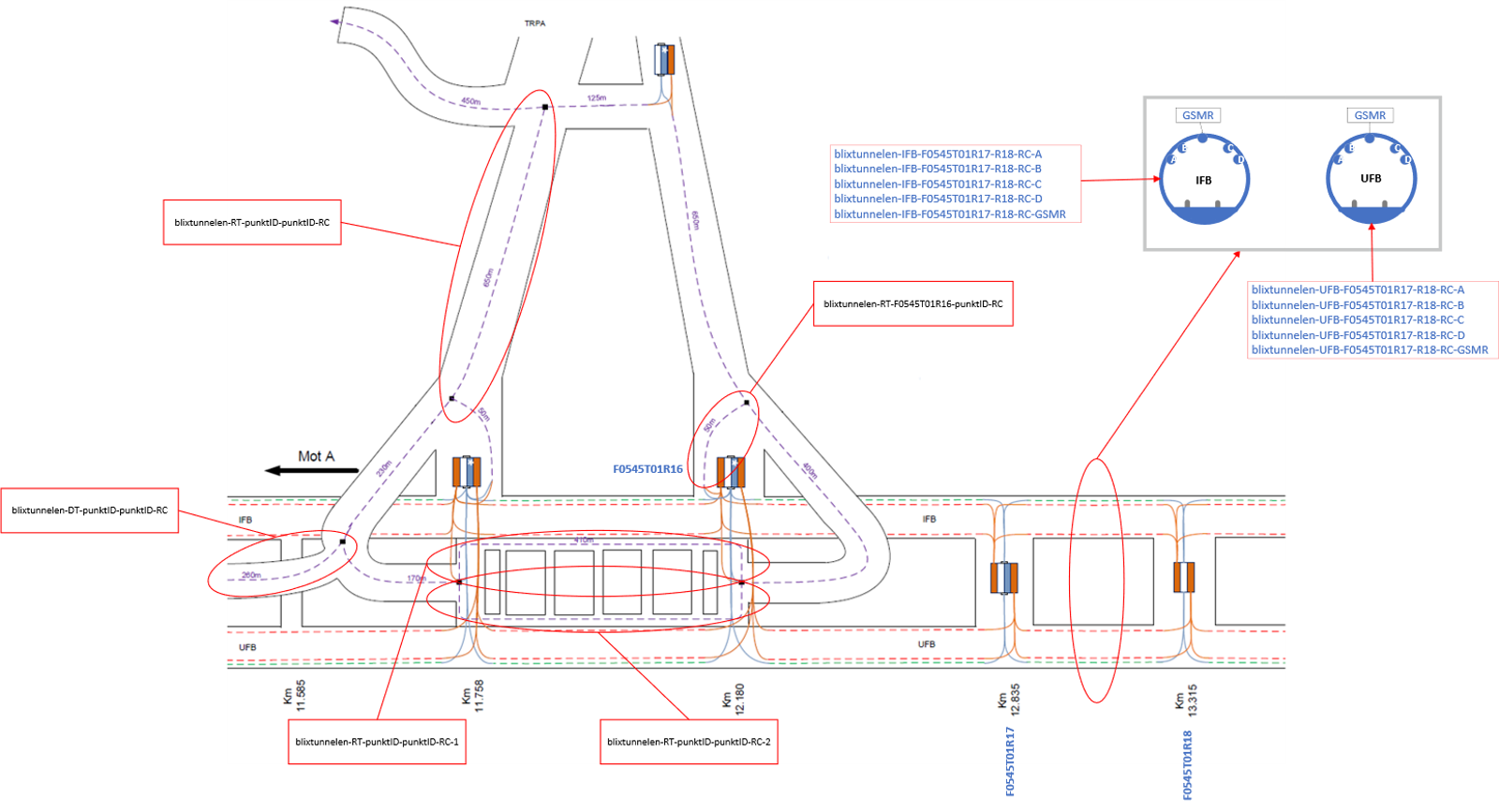

Illustrasjon fra Blixtunnel med rømningstunneler i nærheten av Åsland. Viser hvor det går strålekabler og matekabler til radio fra utstyrslokasjoner med ulike radiotjenester og strålekablers plassering i tunnelløpet.

Spesifikke data

Navn på felt Definisjon Instruksjon for utfylling Type utfyllingsformat Eksempeltekst
Navn/nr

For strålekabel
Tunnelnavn + Tunnelløp eller tunnelfunksjon + fra og til + «RC» + kabelidentifikator

Ikke strålekabel
Stedsnavn + [GSMR ID] + «kort beskrivelse» + nummer

Må fylles ut Fritekstfelt (maks 50 tegn)

oslogate-I0610B02A-feeder-1

igsi-G0580B20B-feeder-3

oestre_kolsrud_tnl-M1680T25R01-feeder-2

blixtunnelen-IFB-F0545T01R07-R08-RC-B

Typebetegnelse Typebetegnelse på kabel. Må fylles ut Fritekst RFA 7/8-50 BHF
Tverrsnitt Tverrsnitt av kabel. Må fylles ut Fritekst 7/8"
Forlegging Hvordan er kabelen forlagt? Må fylles ut Fritekst

I kabelkanal

I rør

klamret på vegg

Type På hvilken måte er kabelen brukt?   Forvalgsliste

Feederkabel

Strålekabel

Anvendelse Hvilke tjenester brukes kabelen til?   Forvalgsliste

GSMR

GSMR/MIT kombinert

MIT

Innsamling og registrering av data

  • For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
  • For nye objekter: Prosjekterende/Entreprenør.
