SA-SPF Sporfelter
Publisert: 10. oktober 2024
Oppdatert: 17. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.
Denne objekttypen tilhører funksjonstypen Togdeteksjon.
Beskrivelse

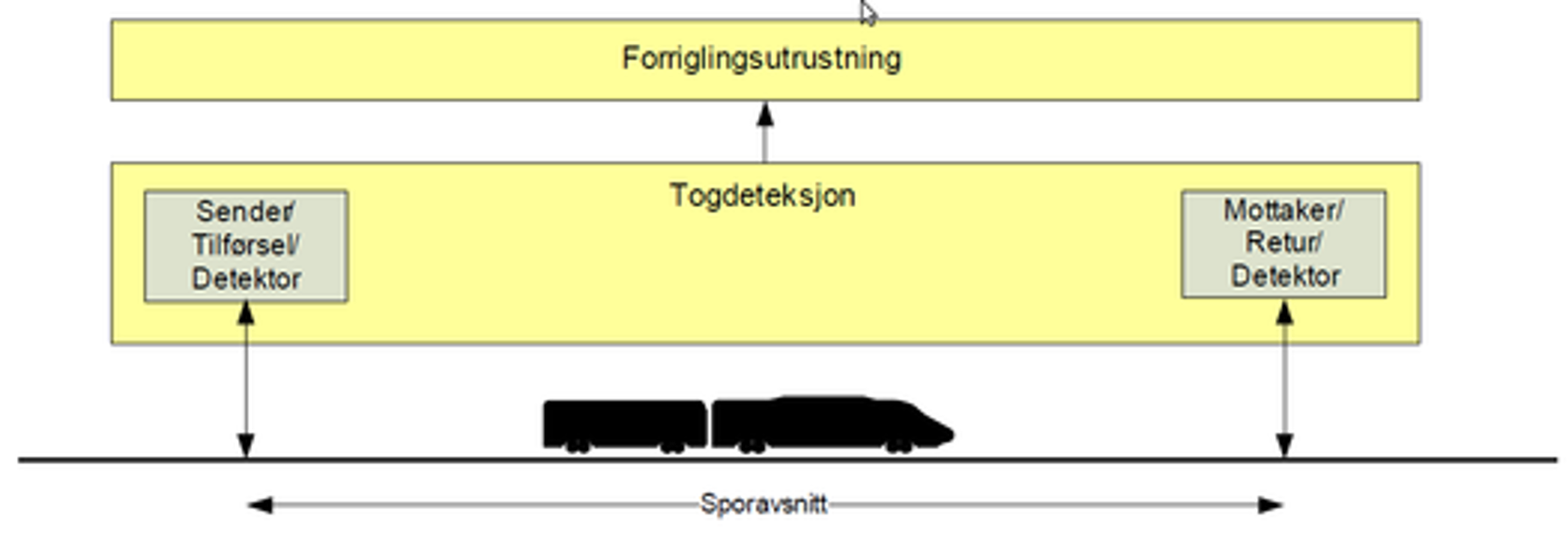

Togdeteksjon omfatter all teknisk utrustning for å detektere tog i et sporavsnitt og for å gi informasjon om sporavsnittets status til forriglingsutrustningen.
Det finnes i hovedsak to forskjellige typer togdeteksjon:
- Kontinuerlig togdeteksjon – herunder sporfelt
- Punktbasert togdeteksjon – herunder akselteller
Regler for Sporfelt er gitt i Teknisk regelverk: Signal/Prosjektering/Togdeteksjon(åpnes i ny fane).
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med navngivning i signaltegninger alternativt også stedsnavn. | Må fylles ut | Fritekst (maks 50 tegn) | Sf.710, Sf.X Sefrivatn ssp |
| Sporfelttype | Velg riktig sporfelttype. | Må fylles ut | Forvalgsliste | AC 95/105 Hz – type 2 |
| Tverrsnitt tilkoblingsleder (mm2) | Legg inn ledningstverrsnitt i «sporenden» av kabelen – angitt med ett tall. | Må fylles ut | Tall (mm2) | 16 |
| Sporfeltreleer | Velg riktig sporfeltreleer. | Må fylles ut | Forvalgsliste | JRV |
| Tilførsel i AS | Skriv inn navn på skapet. NB! Angis som på kabelplanen. | Må fylles ut | Fritekst |
AS 460 AS 530 a/b |
| Retur i AS | Retur i AS er for å angi hvor returstrømmen til sporfeltet er tilkoblet. Skriv inn navn på skapet. NB! Angis som på kabelplanen. | Må fylles ut | Fritekst | AS 460, AS 530 a/b, AS IV eller AS B |
| Sporfeltlengde (m) | Teknisk regelverk: Signal/Bygging/Togdeteksjon/Vedlegg(åpnes i ny fane) | Må fylles ut | Fritekst (m) |
325+25 600 |
| Antall isolasjoner (kun for likestrøm) | Fyll inn antall isolasjoner. | Må fylles ut | Fritekst | 0 |
| TK kasse | Fyll inn om det er TK kasse eller ikke. | Må fylles ut | Fritekst | Nei |
| Overvåket | Velg riktig forvalg. | Må fylles ut | Forvalgsliste | Ja |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
