SA-SIG Lyssignal
Publisert: 10. oktober 2024
Oppdatert: 16. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.
Denne objekttypen tilhører funksjonstypen Signal.

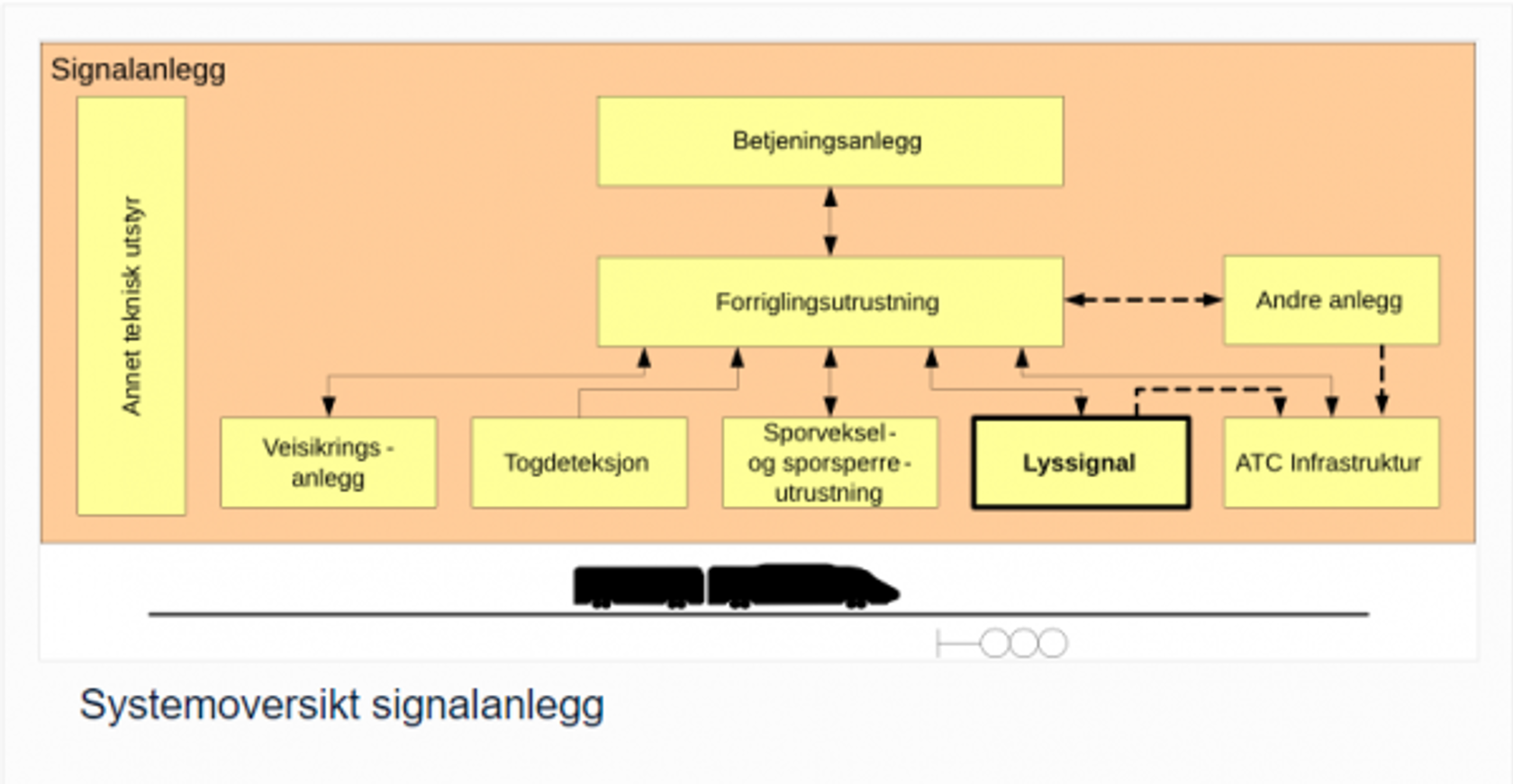

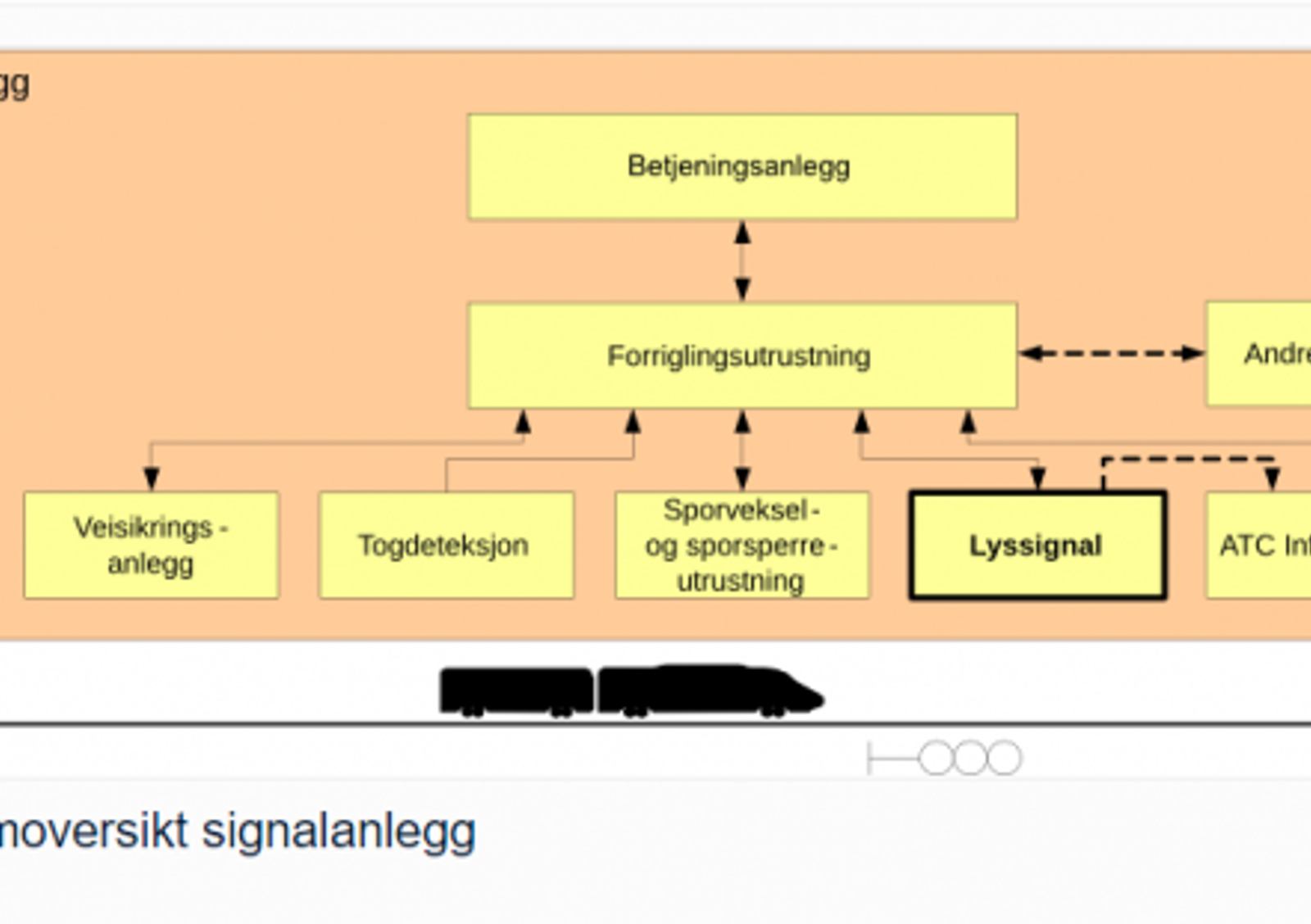

Beskrivelse
Med et lyssignal menes et optisk signal som benyttes til å gi informasjon til lokomotivfører. Informasjonen sendes ut i form av lys i definerte farger som fast- eller blinklys. Lyssignalet gir informasjon om bl.a. kjøretillatelse eller stopp, togvei til/fra hovedtogspor eller avviketogspor, hastighet, linjevalg og skiftebevegelser.
Kapitlet omfatter følgende lyssignal:
- Hovedsignal
- Forsignal
- Dvergsignal
- Høyt skiftesignal
- Repetersignal
- Togsporsignal
- Middelkontrollampe
- Lyssignal forsiktig kjøring
- Linjesignal
- Lyssignal avvikende kjørehastighet
- Sporvekselsignal
- Sporsperresignal
Regker for lyssignal gis i Teknisk regelverk: Signal/Prosjektering/Lyssignal(åpnes i ny fane).
Lokasjonsgrenser i Maximo/Innkjørhovedsignaler
Stasjonsgrensene, dvs. stedene der Innkjørhovedsignaler er plassert, er definert som Lokasjonsgrenser i Maximo. Hvis det blir gjort ombygginger/endringer som fører til ny plassering av et Innkjørhovedsignal, må også berørte Lokasjonsgrenser i Maximo endres tilsvarende. Hvis man endrer plassering på hovedinnkjørsignal, skal det meldes inn til Digitalt Servicetorg(åpnes i ny fane) for interne og epost: maximo@banenor.no for eksterne.
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med type signal og navn og/eller nummer, eventuelt også anleggsnavn. | Må fylles ut | Fritekst (maks 50 tegn) | HSB (868), W1 Strandvik plo |
| Type signal | Typebetegnelse på signal som skal registreres. | Må fylles ut | Forvalgsliste | Linjesignal |
| Montert på | Velg riktig forvalg. | Må fylles ut | Forvalgsliste | Mast |
| Fabrikat | Navn på produsent av signaltypen. | Må fylles ut | Forvalgsliste | Sabik |
| Antall lys | Antall lyspunkt som er i signalet. | Må fylles ut | Tall | 3 |
| Lyskilde | Lyskilden/lyspærenes funksjon. | Må fylles ut | Forvalgsliste | LED |
| Kabeltype | Beskrivelse av type beskyttelse til kabelen. | Må fylles ut | Forvalgsliste | Uarmert |
| Retningsorientering | Siktretningen som man kan avlese signalet i forhold til stigende km-retning. | Må fylles ut | Forvalgsliste | Tosidig |
| Skifteprofilmarkering | Definere om det er en skifteprofilmarkering på objektet. Ukjent brukes på eksistrerende objekter når man ikke vet om det er en markering. For nye objekter skal man fylle inn ja eller nei. | Må fylles ut | Forvalgsliste |
Ja Nei Ukjent |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
