SA-RSG Rasvarslingsgjerde
Publisert: 10. oktober 2024
Oppdatert: 16. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.
Denne objekttypen tilhører funksjonstypen Andre systemer i Signal.
Beskrivelse

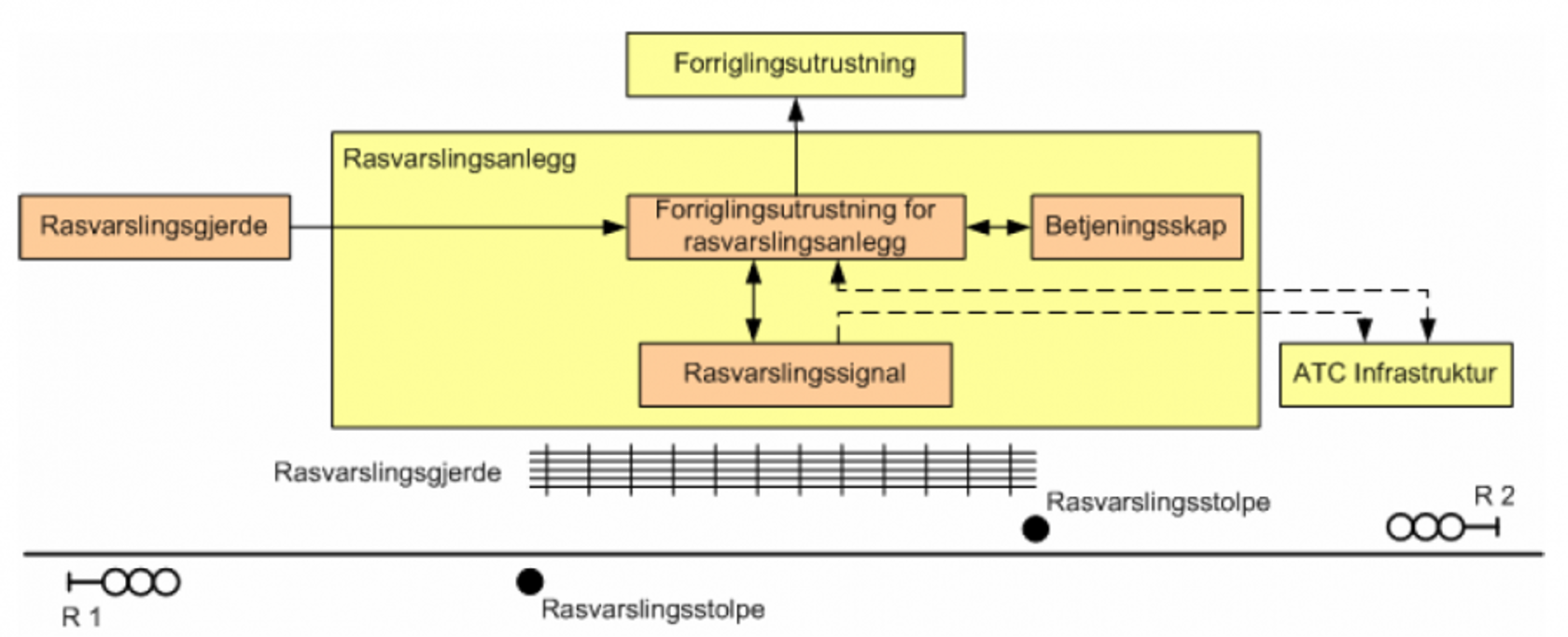

Rasvarsling, dvs. tiltak som skal forhindre tog i å kjøre inn i rasmasser: Rasvarslingsgjerde. Der hvor det er umulig eller medfører urimelige kostnader å hindre steinsprang, ras eller skred, kan en stor grad av sikkerhet oppfylles med et rasvarslingsgjerde. Et rasvarslingsgjerde er ikke konstruert for å yte noen fysisk motstand mot steinskred. Det gir derfor ingen sikkerhet når toget er kjørt inn i det rasfarlige område, forbi signalet.
Regler for prosjektering og bygging er gitt i Teknisk regelverk: Underbygning/Prosjektering og bygging/Stabilitet(åpnes i ny fane).
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med navngivning i signaltegninger og eventuelt anleggsnavn. | Må fylles ut | Fritekst (maks 50 tegn) |
Gjerde 6 Rauberget RAS Rasvarslingsanlegg, Dalegården, Dale – Stanghelle |
| Lengde (m) | Angi lengde (meter). | Må fylles ut | Tall | 40,0 |
| Høyde (m) | Angi høyde (meter). | Må fylles ut | Tall | 2,0 |
| Stolpetype | Angi stolpetype. | Må fylles ut | Forvalgsliste |
Metall Tre |
| Antall stolper | Angi antall stolper. | Må fylles ut | Tall | 50 |
| Type spiler (isolatortype) | Angi type spiler. | Må fylles ut | Forvalgsliste | Plast |
| Seksjonsnr. | Angi seksjonsnr. | Må fylles ut | Tall | 2,0 |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
