SA-RIG Rigel
Publisert: 10. oktober 2024
Oppdatert: 16. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.

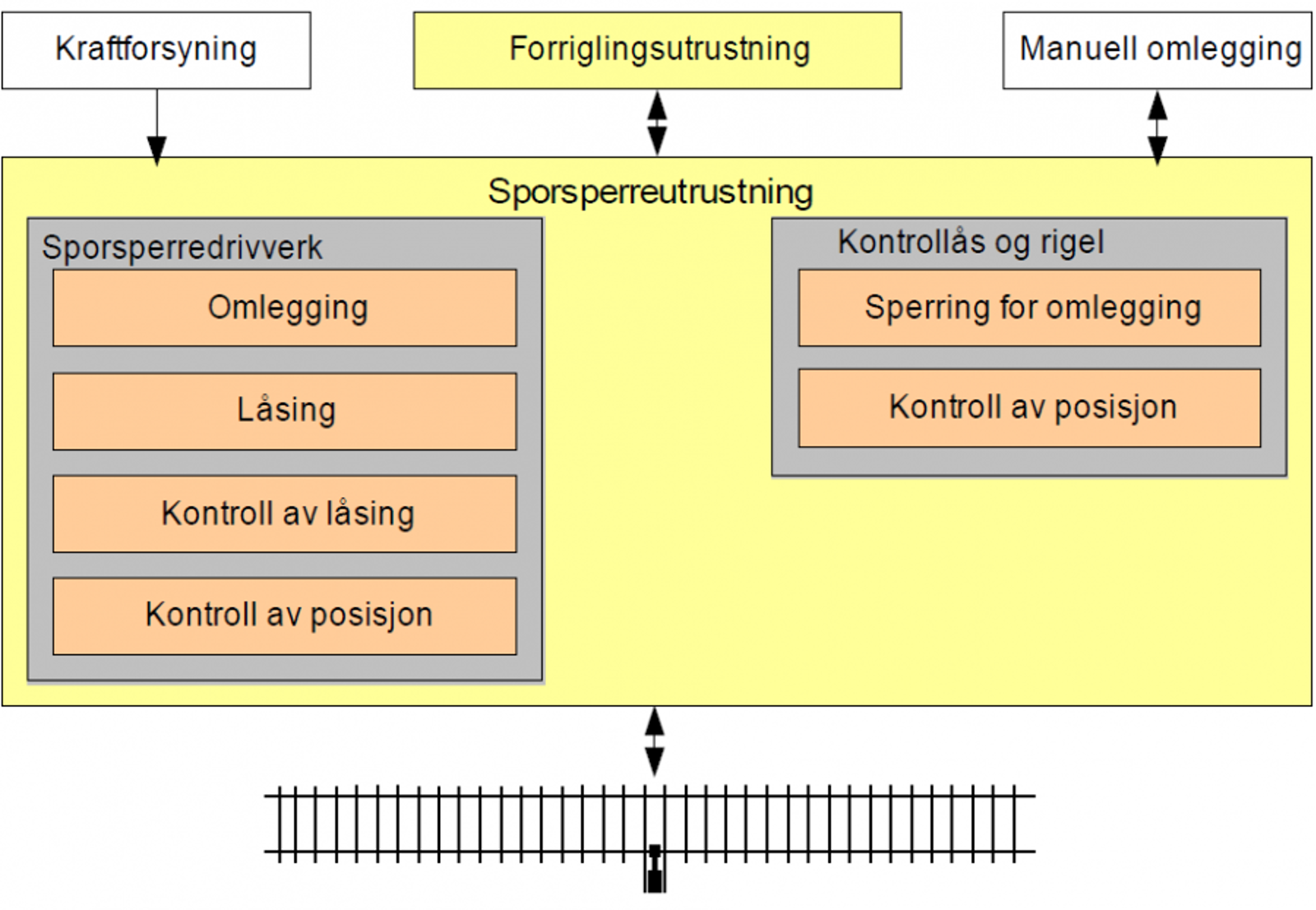

Denne objekttypen tilhører funksjonstypen Sporveksel og sporsperre.
Beskrivelse
- Regler for bygging er gitt i Teknisk regelverk: Signal/Bygging/Sporveksel- og sporsperreutrustning(åpnes i ny fane).
- Regler for vedlikehold er gitt i Teknisk regelverk: Signal/Vedlikehold/Sporveksel- og sporsperreutrustning(åpnes i ny fane).
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med navngivning i henhold til signaltegninger og stedangivelse. | Må fylles ut | Fritekst (maks 50 tegn) |
Ri.2 Riber ssp |
| Tilhører | Angi koplingstilhørighet. | Må fylles ut | Forvalgsliste |
Sporsperre Veksel |
| Egenskap | Angi montasjeside. | Må fylles ut | Forvalgsliste |
Høyremontert Venstremontert |
| Koblet som | Angi koplingsmetode. | Må fylles ut | Forvalgsliste |
Høyre m/inntrekte stenger … |
| Kabeltype | Angi kabeltype. | Må fylles ut | Forvalgsliste |
Armert … |
| Forleggingsmåte | Angi forleggingsmåte kabel. | Må fylles ut | Forvalgsliste |
Grøft … |
| Sviller | Angi svilletype. | Må fylles ut | Forvalgsliste |
Tre … |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
