SA-ITM Drivmodul (ERTMS)
Publisert: 10. oktober 2024
Oppdatert: 13. november 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.
Denne objekttypen tilhører funksjonstypen Sporveksel og sporsperre.
Beskrivelse
Se også SA-ITD.

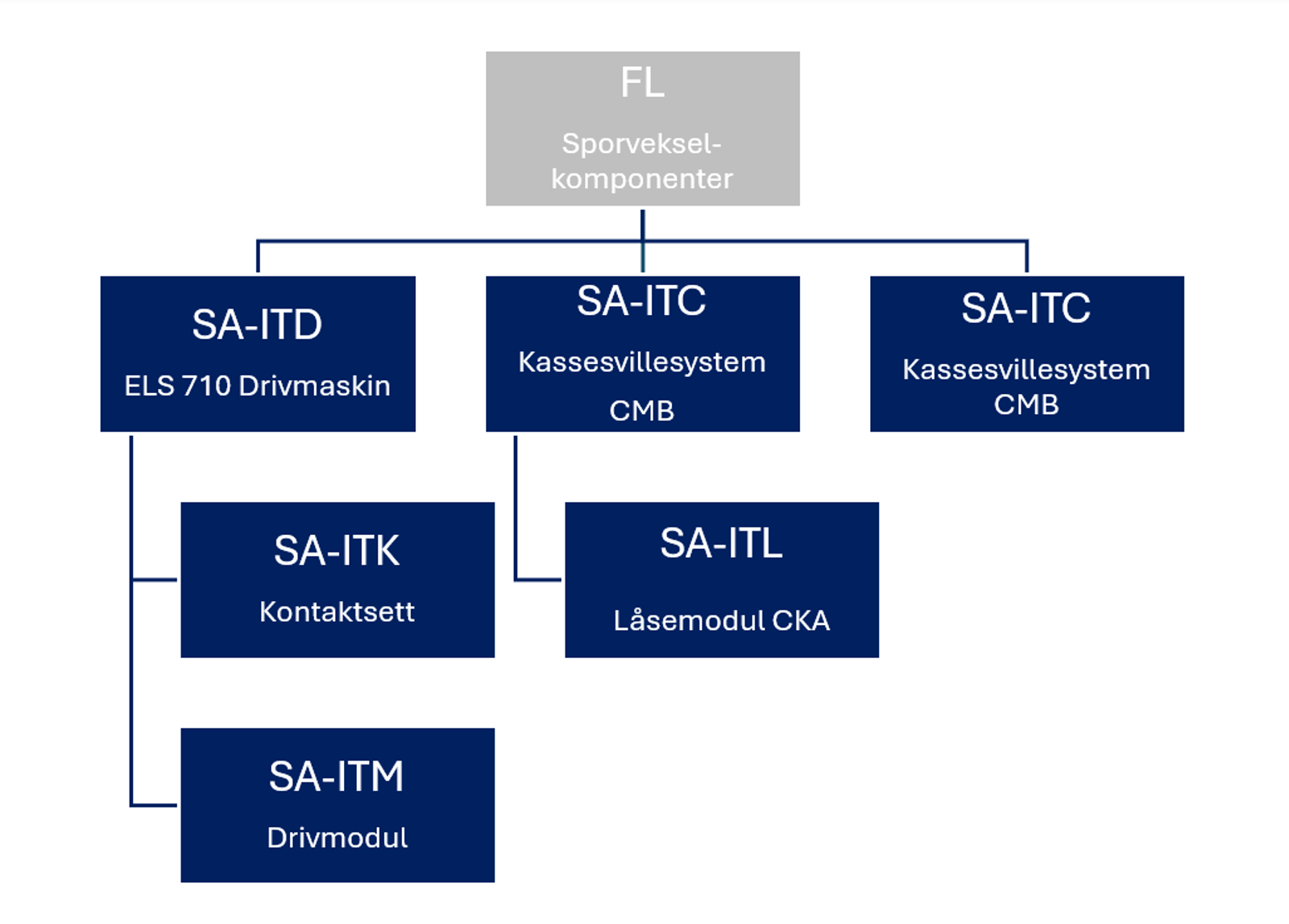

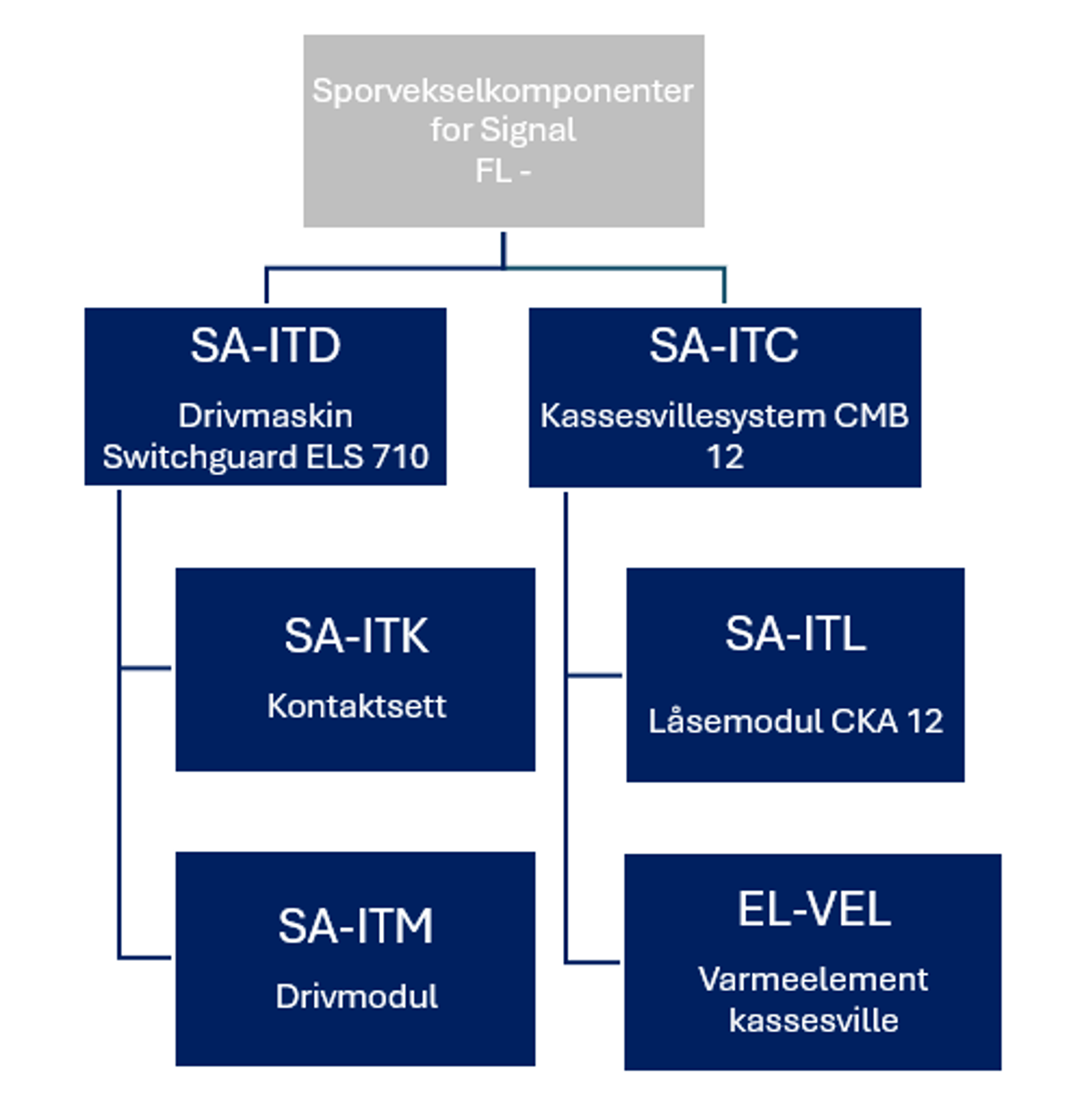

Figuren viser at SA-ITM tilhører SA-ITD og har ingen underliggende objekt.
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr |
Vn.m, der n angir sporvekselnummer og m angir drivmaskinnummer i henhold til anleggsdokumentasjon (likt som SA-DRV). n og m skal være tall. For utstyr på lager skal det bare stå Vn.m. Korrekt angivelse for n og m fylles ut ved installasjon. |
Må fylles ut | Fritekst (maks 50 tegn) | V1.1 |
| Serienummer | Angi serienummer (10-3 siffer). Merk: Det skal ikke være mellomrom. | Må fylles ut | Fritekst | 6101199430-002 |
| Type | Angi type. | Må fylles ut | Forvalgsliste |
B117,4Kn B118,5kN |
| Versjon | Angi versjon. | Må fylles ut | Fritekst | 01,C |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
