SA-EVA Evalueringsenhet – akselteller
Publisert: 10. oktober 2024
Oppdatert: 15. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.
Denne objekttypen tilhører funksjonstypen Andre systemer i Signal.
Beskrivelse

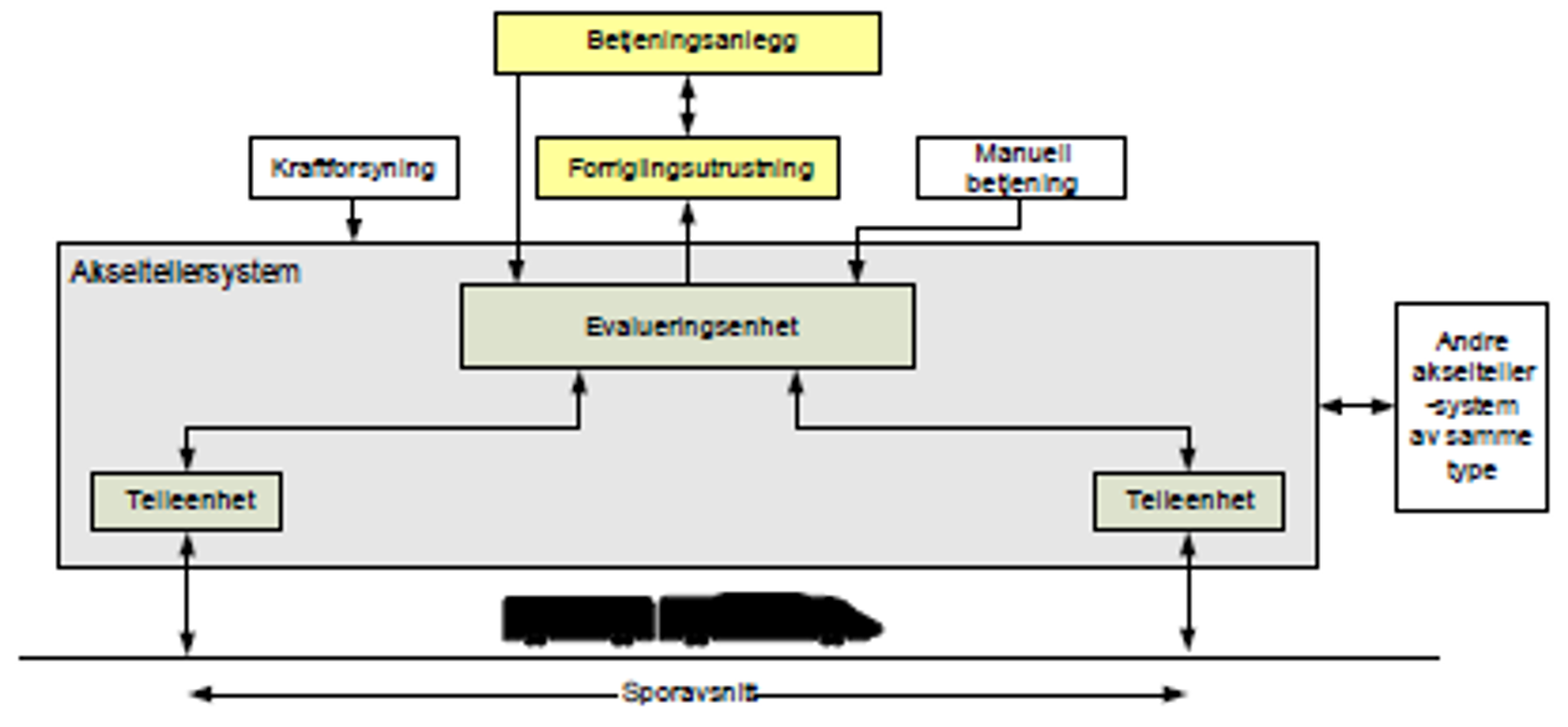

Et sporavsnitt detektert med akselteller består av en detektor – tellepunkt i hver ende av sporavsnittet og en evalueringsenhet som behandler informasjon fra tellepunktene og angir sporavsnittets status til forriglingsutrustningen.
Regler for vedlikehold av Thales evalueringsenhet er gitt i Teknisk regelverk: Signal/Vedlikehold/Togdeteksjon(åpnes i ny fane).
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med navngivning i signaltegninger og tilhørende anleggsnavn. | Må fylles ut | Fritekst (maks 50 tegn) |
ACE2_ZpVrr.16_Tp(765/767) Stavanger ACE1_GlSpgWdl1 Stavanger |
| Leverandør | Angi leverandør. | Må fylles ut | Forvalgsliste |
Siemens Thales … |
| Type | Angi systemtype. | Må fylles ut | Forvalgsliste |
ACE Az LM 6.3 … |
| Strømforsyning | Angi strømforsyning. | Må fylles ut | Forvalgsliste |
Fra sikringsanlegg Egen strømforsyning … |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
