SA-DRV Drivmaskin
Publisert: 10. oktober 2024
Oppdatert: 15. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.
Denne objekttypen tilhører funksjonstypen Sporveksel og sporsperre.
Beskrivelse

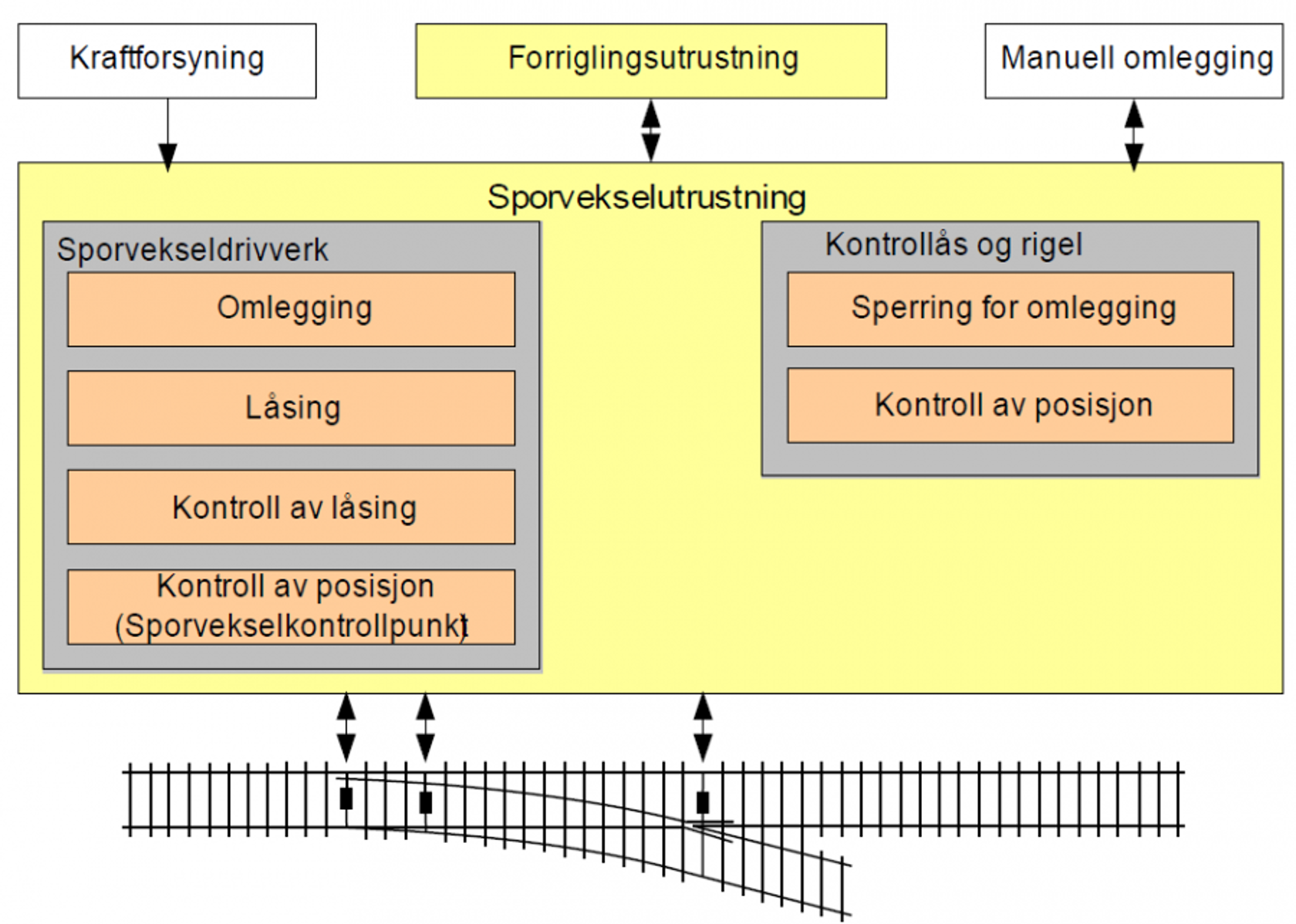

Med sporvekselutrustning for en sentralstilt sporveksel menes all nødvendig utrustning for å utføre omlegging, låsing, kontroll av låsing og kontroll av posisjonen til sporvekseltungene og sporvekselkryss med bevegelig krysspiss.
En sporvekselutrustning for en sentralstilt sporveksel består av sporvekseldrivverk. Antall og plassering av sporvekseldrivverk er avhengig av sporvekselens skinneprofil, stigning og radius.
ERTMS Drivmaskiner
For disse ønsker vi en struktur uten SA-DRV. I stedet benytter vi en funksjonell lokasjon (FL-ID), som knyttes til de underliggende objektene.
For mer informasjon, vennligst se SA-ITD, SA-ITC og SA-SSP.
Figuren viser sporvekselkomponenter med en funksjonell lokasjon (FL) øverst. SA-ITD og SA-ITC er underliggende hovedobjekter. SA-ITD består av SA-ITK og SA-ITM. SA-ITC består av SA-ITL og EL-VEL.
Regler for vedlikehold er gitt i Teknisk regelverk: Signal/Vedlikehold/Sporveksel- og sporsperreutrustningEkstern lenke.
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med navngivning i signaltegninger. Eksempel: V.1 (sporveksel med en drivmaskin, V.1-1, V.1-2 eller V.2a, V.2b (sporveksel med flere drivmaskiner). | Må fylles ut | Fritekstfelt (maks 50 tegn) |
V.1 V.1-1 |
| Type | Angi drivmaskintype. | Må fylles ut | Forvalgsliste |
Alstom MET EB … |
| Koblet som | Angi koblingsmetode. | Må fylles ut | Forvalgsliste |
Høyre m/inntrekte stenger Venstre m/uttrekte stenger … |
| Bestykning | Angi bestykningsnr. (maskinnr.) | Må fylles ut | Forvalgsliste |
1 2 … |
| Kabeltype | Angi kabeltype. | Må fylles ut | Forvalgsliste |
Armert Uarmert |
| Forleggingsmåte | Angi forleggingsmåte kabel. | Må fylles ut | Forvalgsliste |
Grøft Kanal ... |
| Sviller | Angi svilletype. | Må fylles ut | Forvalgsliste |
Betong Tre Kasse |
| Nordic Kit | Angi evt. oppgradert av drivmaskin. | Må fylles ut | Forvalgsliste |
Ikke vurdert Ja … |
| ETCS-km | Angi km posisjon. | Må fylles ut | Tall (km) | 12 |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
