SA-ATK Kodere
Publisert: 10. oktober 2024
Oppdatert: 11. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.
Denne objekttypen tilhører funksjonstypen Baliser.
Beskrivelse

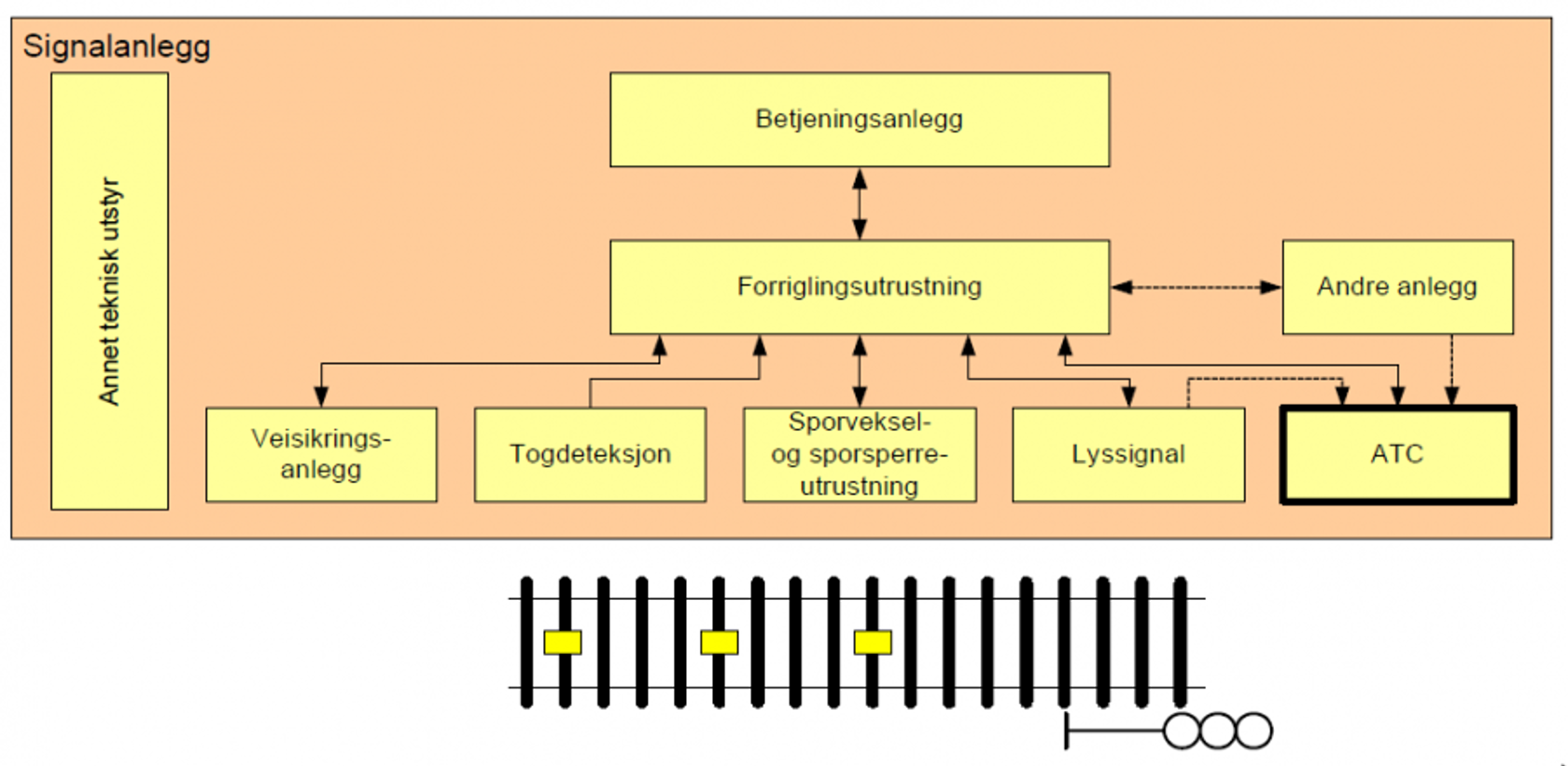

ATC-kodere er en del av banestrekningens ATC-system. ATC-kodere monteres i tekniske rom eller skap langs sporet, og har som funksjon å være grensesnittet mellom sikringsanlegg og balise, det vil si å sende korrekt informasjon til styrte baliser.
- Regler for bygging av ATC-kodere er gitt i Teknisk regelverk: Signal/Bygging/ATC(åpnes i ny fane).
- Regler for vedlikehold av ATC-kodere er gitt i Teknisk regelverk: Signal/Vedlikehold/ATC(åpnes i ny fane).
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med anleggsnavn og id i henhold til signaltegninger. | Må fylles ut | Fritekst (maks 50 tegn) |
LAU-F131 KVG-V02 |
| Type | Angi type koder. | Må fylles ut | Forvalgsliste |
12V 30V … |
| Plassering | Angi plassering av koder. | Må fylles ut | Forvalgsliste |
Signal Skap … |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
