SA-AML Låsemodul – Alstom
Publisert: 10. oktober 2024
Oppdatert: 11. oktober 2024
For områder med funksjonell lokasjon: Funksjonell lokasjon med riktig funksjonstype må være registrert før du kan registrere denne objekttypen. «Navn/Nr» og tilknytningen mellom objekttype og funksjonstype finner du under Funksjonell lokasjon.

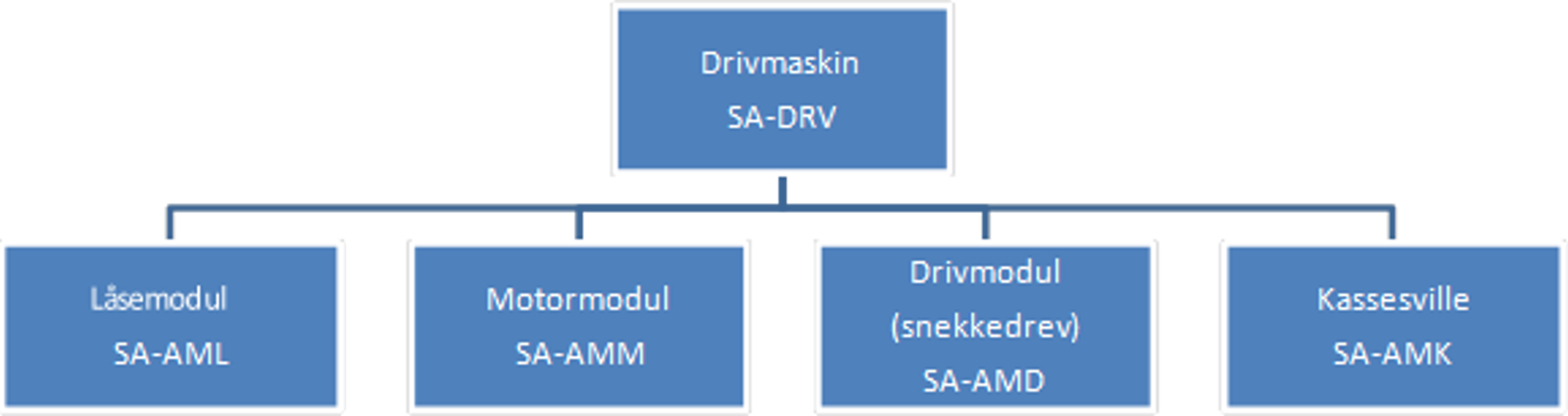

Denne objekttypen tilhører funksjonstypen Sporveksel og sporsperre.
Beskrivelse
Regler for installasjon og vedlikehold av Alstom MET er gitt i Teknisk regelverk: Signal/Vedlikehold/Sporveksel- og sporsperreutrustning(åpnes i ny fane)..
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
Generelle data
Generelle data for registrering av funksjonelle lokasjoner finner du på siden Registrering av funksjonelle lokasjoner.
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
| Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
|---|---|---|---|---|
| Navn/Nr | Angis med navngivning i signaltegninger. Skal også tilknyttes sitt tilhørende DRV-objekt. Eksempel: V.1 (modul i drivmaskin for sporveksel med en drivmaskin), V.1-1, V.1-2 eller V.2a, V.2b (moduler i drivmaskiner for sporveksel med flere drivmaskiner). | Må fylles ut | Fritekst (maks 50 tegn) |
Låsemodul V.14-1 MS, Orstad stasjon Låsemodul V.416-1 MMS, Sandnes stasjon |
| F-nummer | Feltet fylles ikke ut for nye objekter, men beholdes pga. eksisterende info. | Midlertidig | Fritekst | |
| Type | Angi motorside for låsmodul. | Må fylles ut | Forvalgsliste |
MMS MS … |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
