KO-FAM Fastmerke
Publisert: 2. oktober 2024
Oppdatert: 16. desember 2024
Denne objekttypen skal ikke ha funksjonell lokasjon.
Beskrivelse
Det geodetiske fastmerkenettet er et selvstendig teknisk anlegg som tjener som felles og uavhengig referanse ved bygging og vedlikehold av ulike banetekniske anlegg. Fastmerkenettet består av fastmerker delt inn i tre kategorier:
- Sikringspunkt
- Nivellementspunkt
- Brukspunkt
Sikringspunktene er hovednett i grunnriss og knytter fastmerkenettet til nasjonalt geodetisk grunnlag i grunnriss samt danner grunnlag for brukspunktene (grunnriss og høyde).
Nivellementspunktene er hovednett i høyde og knytter fastmerkenettet til nasjonalt geodetisk grunnlag i høyde samt sikrer høydeoverføring til sikringspunktene.
Brukspunktene er de fastmerkene som i første rekke blir benyttet ved landmålingsarbeidene og knyttes til sikringspunktene.
Fastmerkene deles inn i fire klasser:
- A Sikrings- og nivellementspunkt
- B1 Brukspunkt – høy kvalitet
- B2 Brukspunkt – middels kvalitet
- B3 Brukspunkt – lav kvalitet
Et komplett fastmerkenett består av alle tre kategorier fastmerker, dvs. sikrings-, nivellements- og brukspunkter. Hvilken av de tre klassene for brukspunkter (B1–B3) som velges, er avhengig av ønsket nøyaktighet og pålitelighet. Som regel vil krav til utfesting av linjen/sporjustering være dimensjonerende. Ved bruk av GVUL skilles det mellom K0-strekninger og øvrige strekninger:
- K0-strekninger: Sikringspunkt, nivellementspunkt og brukspunkt med høy kvalitet A+B1
- Øvrige strekninger: Sikringspunkt, nivellementspunkt og brukspunkt med middels kvalitet A+B2
Fastmerkene skal nummereres etter følgende system/syntaks: BBBB-KKK-LL, ifølge Teknisk regelverk TRV:03821(åpnes i ny fane).
- BBBB = banenummer.
- KKK = påbegynt kilometer (heltall med ev. foranstilt null (f.eks. 043 for km 43,000–43,999.
- LL = løpenummer innenfor hver påbegynte kilometer (01–09 for sikringspunkter, 11–89 for brukspunkter og 91–99 for nivellementspunkter).
Det anbefales at informasjon for KO-FAM-objekter i Maximo fylles inn i samråd med Fagkompetanse innen Geomatikk/Landmåling.
Datum
Fra Kartverkets side om kartprojeksjoner(åpnes i ny fane):
UTM – Universal transverse mercator. Som offisiell kartprojeksjon i EUREF89 bruker vi UTM, Universal transverse mercator. UTM er en Gauss-Krüger-projeksjon med 6° sonebredde. Berøringsmeridianane er 3°, 9°, 15° osv. aust for Greenwich. På grunn av den store sonebredda er det lagt på en målestokkfaktor på 0.9996 langs berøringsmeridianen. Dette innebærer at en avstand målt i terrenget, må korrigerest med inntil 400 ppm (parts per million) eller 4 cm/100 m, avhengig av avstand fra sentralmeridianen, for å kunne omgjøre dette til en avstand i kartplanet. Det er avgjort at sonene 32, 33 og 35 skal benyttes til kartlegging i Norge.
Kartprojeksjon er den metoden som benyttes når en skal overføre Jordas eller et annet rundt overflatetrekket til himmellegeme til et flatt kart. Den projeksjonen som har vært mest vanlig i Europa i mange hundre år er Mercator-projeksjon

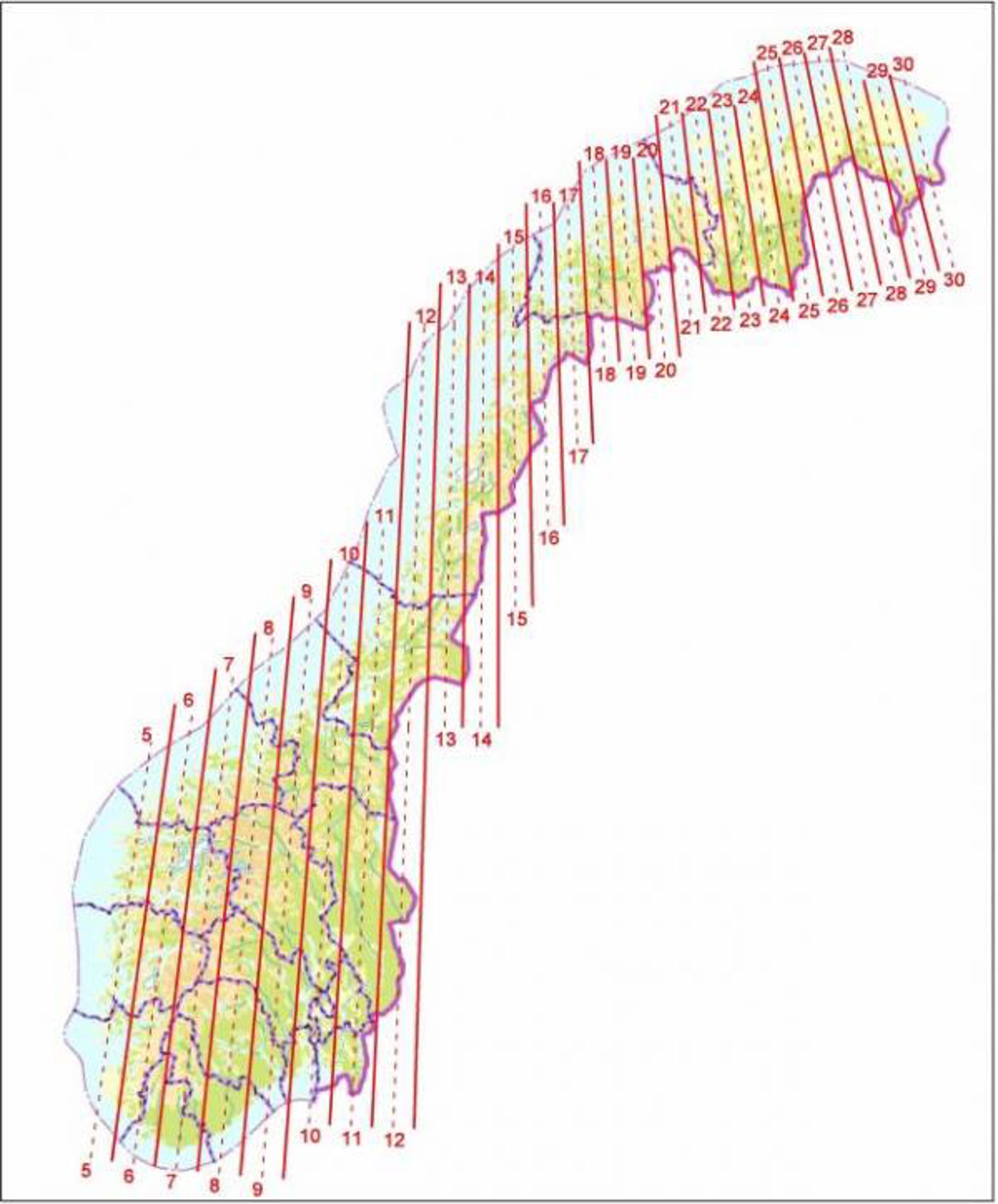

NTM – kartprojeksjon for bygg- og anleggsarbeider. For bruk i bygg- og anleggsbransjen er det innført en sekundær offisiell projeksjon med følgende egenskaper:
- 1 grads sonebredde
- Sentralmeridian hver halve grad, 5º30’, 6º30’, osv.
- Målestokk 1.0000 i sentralmeridianen (tangering)
- 1 000 000 (1 million) i falsk offset nord (N=1 000 000 ved B=58º Nord) og 100 000 (hundre tusen) i falsk offset øst
- Samme geoide- og ellipsoide-modell som EUREF89 UTM
- Maksimal målestokkskorreksjon 11 ppm innenfor naturlig sone
Underlag/dokumentasjon
Sjekk om objektet skal kobles mot dokumentasjon i ProArc i henhold til «Kodeverk Objekttyper» pr. fag (Strikkeoppskrift).
- Krav til etablering av fastmerkenett gis i Teknisk regelverk: Overbygning/Prosjektering/Utfesting og fastmerkenett(åpnes i ny fane).
- Krav til vedlikehold gis i Teknisk regelverk: Overbygning/Vedlikehold/Utfesting og fastmerkenett(åpnes i ny fane).
Generelle data
Generelle data for registrering av objekter finner du på siden Registrering av objekter.
Spesifikke data
Navn på felt | Definisjon | Instruksjon for utfylling | Type utfyllingsformat | Eksempeltekst |
---|---|---|---|---|
Navn/Nr | Angis med nummer på fastmerket og ev. stedsangivelse. | Må fylles ut | Fritekst (maks 50 tegn) |
H913 3791-05 Kværner |
Fastmerkenummer |
Individuelt nummer for fastmerket. Angis etter følgende regel: Banenummer (4 siffer) – hel km (3 siffer) – løpenummer (2 siffer). |
Må fylles ut | Fritekst | 0700-071-01 |
Fastmerketype | Angi type fastmerke. | Må fylles ut | Forvalgsliste |
Bolt i fjell Nivellementspunkt |
Primærkommune | Angi navn på kommunen fastmerket er plassert. | Må fylles ut | Fritekst | Hamar |
Fastmerkets høyde over bakken (m) | Angi fastmerkets plassering i høyde over bakken. | Må fylles ut | Tall (m) |
1,2 0,8 |
G (Grunnriss): Datum | Angi benyttet metode for kartprojeksjon. | Må fylles ut | Fritekst | EUREF89 |
G: Kartprojeksjon | Angi type kartprojeksjon. | Må fylles ut | Fritekst |
NTM UTM |
G: Sone/akse | Angi stedlig sone for fastmerkereferansene. | Må fylles ut | Fritekst | NTM Sone 11 |
G: Nord-koordinat | Angi fastmerkets posisjon (koordinat) i bredderetning. | Må fylles ut | Tall (N-koord) | 1268750,583 |
G: Øst-koordinat | Fastmerkets posisjon (koordinat) i lengderetning. | Må fylles ut | Tall (E-koord) | 85608,022 |
G: Nøyaktighet | Angi nøyaktighet for benyttet målemetode. | Må fylles ut | Tall (mm) | 14 |
G: Referanse for koordinatene | Angi referanse for koordinatene. | Må fylles ut | Tall |
Rapport GNSS- fastmerkenett Fellesprosjektet E6-Dovrebanen |
G: Dato for koordinatfrigivelse | Angi dato for koordinatfrigivelse. | Ved behov | Dato (DD.MM.ÅÅÅÅ) | 01.09.2014 |
G: Referanse til gjeldende beregningsdokumentasjon | Angi referanse for beregningsdokumentasjon. | Må fylles ut | Fritekst |
Rapport GNSS- fastmerkenett Fellesprosjektet E6-Dovrebanen |
G: Indikator for ev. tidligere koordinater og dok | Angi indikator for ev. tidligere koordinater og dokumentasjon. | Ved behov | Fritekst | |
G: Tidligere koordinater, datum, kartprojeksjon, sone | Angi tidligere koordinater, datum, kartprojeksjon, sone. | Ved behov | Tall | |
H (Høyde): Datum | Angi benyttet høydemodell. | Må fylles ut | Fritekst |
NN2000 NN1954 |
H: Høydekoordinat | Angi koordinat for målt høyde. | Må fylles ut | Tall (H-koord) | 129,0599975586 |
H: Nøyaktighet | Angi nøyaktighet ved målt høyde. | Må fylles ut | Tall | |
H: Referanse for høydekoordinaten | Angi referanse for høydekoordinaten. | Må fylles ut | Fritekst | Href2008a |
H: Dato for koordinatfrigivelse | Angi dato for koordinatfrigivelse for høyde. | Må fylles ut | Dato (DD.MM.ÅÅÅÅ) | 01.09.2014 |
H: Referanse til gjeldende beregningsdokumentasjon | Angi referanse til gjeldende beregningsdokumentasjon. | Må fylles ut | Fritekst | Rapport polygondrag FP1-FP2-FP3 |
H: Indikator for ev. tidligere koordinater og dok |
Angi indikator for ev. tidligere koordinater og dokumentasjon. | Ved behov | Fritekst | |
H: Tidligere koordinater, datum, beregningsdato | Angi ev. tidligere koordinater, datum, beregningsdato. | Ved behov | Fritekst | |
Status (tilstand + dato) | Angi status (tilstand + dato). | Ved behov | Fritekst | |
Restriksjoner | Angi ev. restriksjoner for fastmerket. | Ved behov | Fritekst | |
Merknader | Angi ev. merknader ang. fastmerket. | Ved behov | Fritekst |
Innsamling og registrering av data
- For eksisterende objekter: Fagansvarlig eller den som bemyndiges.
- For nye objekter: Prosjekterende/Entreprenør.
